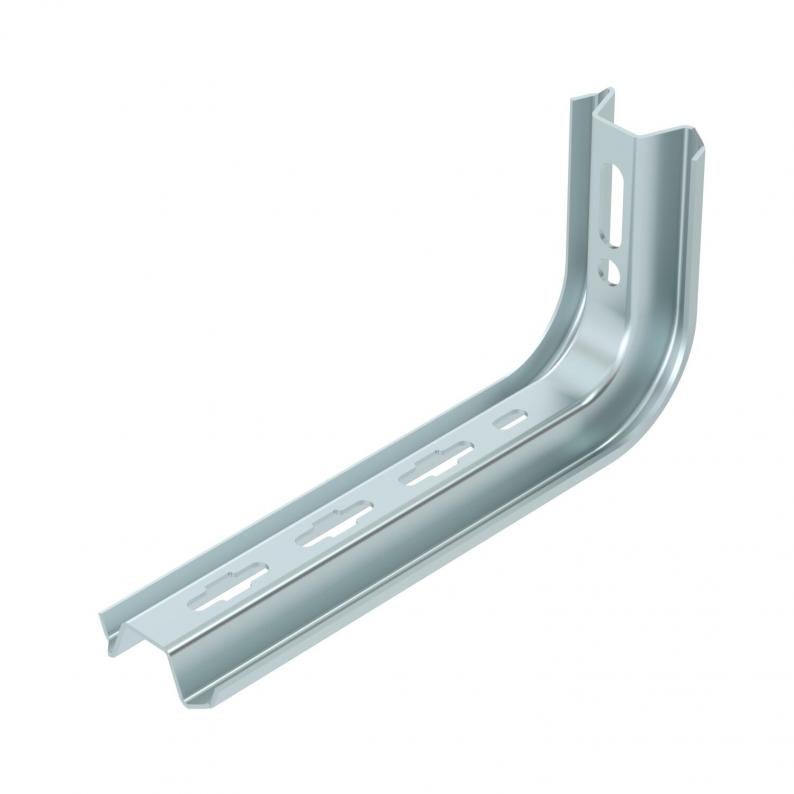

TP-nosač/zidna i konzola nosača FS
Tip TPSA 245 FS
Br.art. 6364209
EAN 4012196199099
Br.art. / Tip
Širina
F u kN
kl. PJ: 1 Komad
1Komad
Komad
Opis
TP-profil za primenu kao nosač za mala opterećenja na horizontalnim betonskim plafonima, u dužinama od 145 - 645 mm. Do dužine od 345 mm, profile se primenjuje i kao zidna konzola i konzola nosača za mala opterećenja.
U kombinaciji sa zidnom konzolom i konzolom nosača tipa TPSA/ 145 može se realizovati čeono pojačanje na dve pričvrsne tačke. Važno! Ukoliko se profil pričvršćuje na plafon ili se međusobno vijcima pričvrsti radi čeonog pojačanja, zbog stabilnosti uvek je potrebno da se upotrebi odstojnik tipa DS 4 . Kod montaže profila koji ulaze jedan u drugi, primenjuje se torban vijak tipa FRS 10/25 S. Kod montaže profila jedan prema drugom (npr. kod čeonog pojačanja), primenjuje se vijak sa šestouglom glavom tipa SKS 10/60 .
Tehnički podaci

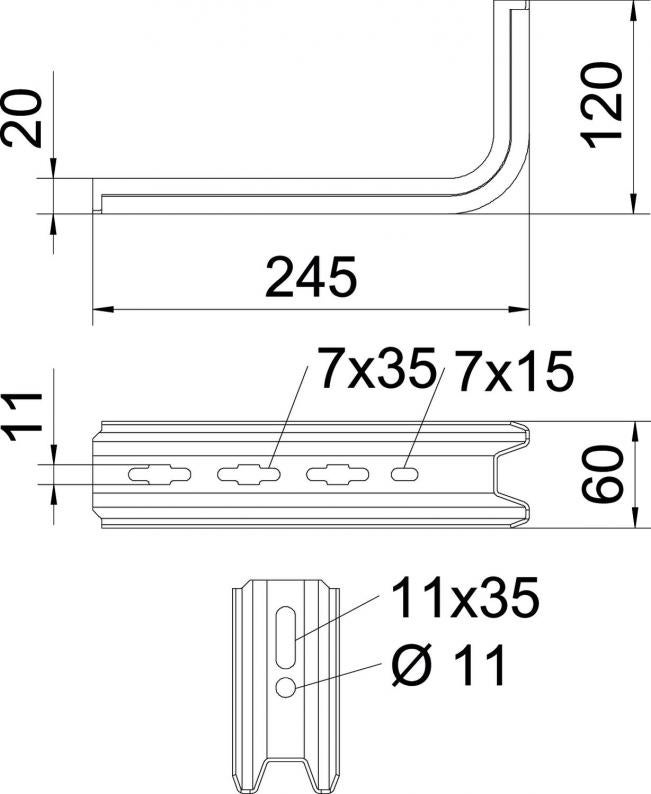

Dimenzije
| Dužina | 245 mm |
|---|---|
| Širina | 60 mm |
| Visina | 120 mm |
| Dimenzija L | 245 mm |
| Dimenzija B | 60 mm |
| Dimenzija H | 120 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Nerđajući čelik, nagrižen | ne |
| za širinu min. | 200 |
| za širinu maks. | 200 mm |
| Varijanta | Zidna i konzola nosača |
| Usaglašeno sa ROHS | da |
| F u kN | 0,9 kN |
| Dimenzija | B245mm |
| Površina | hladno pocinkovano |
| Materijal | Čelik |
| Boja | cink |
| Serija proizvoda | TP Series |
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
Kriva opterećenja sa dužinama konzole u mm
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 1,0808 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 1,0808 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Pribor za montažu
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (1)
Objašnjenja (5)
Uputstva i pomoć (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (2)
Varijante
Tip
Širina
F u kN
Boja
Br.art.
TPSA 145 FS
60
1,5
cink
6364101
TPSA 245 FS
60
0,9
cink
6364209
TPSA 345 FS
60
0,55
cink
6364306
F u kN
TPSA 145 FS
Br.art.
6364101
Širina
60
F u kN
1,5
Boja
cink
TPSA 245 FS
Br.art.
6364209
Širina
60
F u kN
0,9
Boja
cink
TPSA 345 FS
Br.art.
6364306
Širina
60
F u kN
0,55
Boja
cink
