TP-nosač/zidna i konzola nosača FS

TP-nosač/zidna i konzola nosača FS

Tip TPSA 145 FS
Br.art. 6364101
EAN 4012196198979
Prikaži sve varijante
Br.art. / Tip
Širina
F u kN

kl. PJ: 1 Komad

Komad

Opis

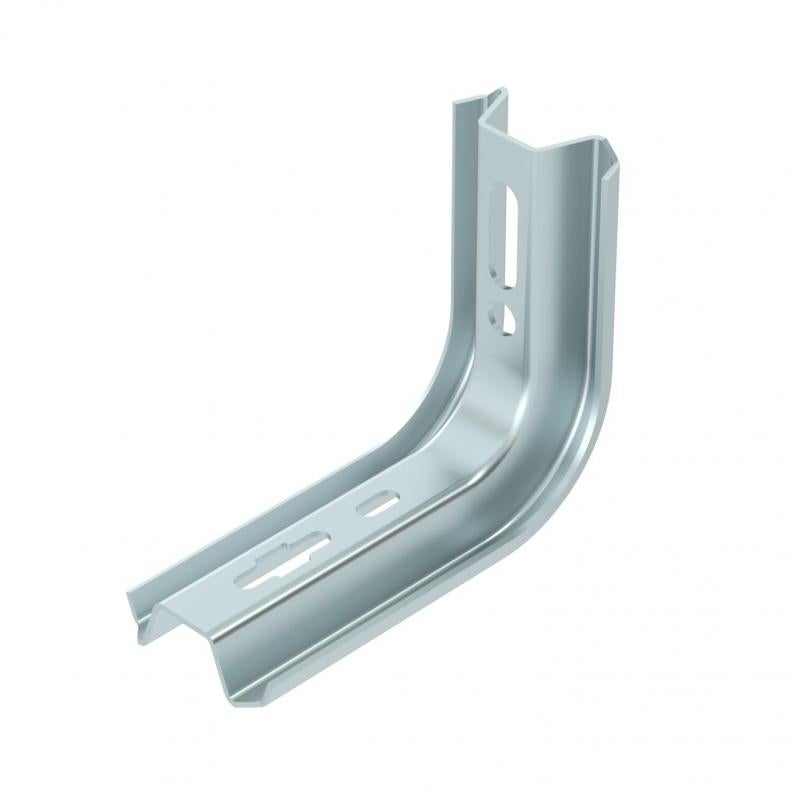

TP-nosač/konzola za pričvršćivanje na horizontalne betonske plafone i zidove.

Ako se profil pričvršćuje za plafon ili se obostrano pričvršćuje vijcima za čeonu ploču radi njenog pojačanja, zbog stabilnosti se uvek preporučuje upotreba odstojnika tipa DS 4 .

  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA Izjava o usaglašenosti
  • TP-profil kao plafonski nosač i konzola
  • Nosač kablova, bočna visina 35 mm
  • Nosač kablova, bočna visina 60 mm
  • Deklaracija ekološkog proizvoda (EPD)
  • Ugljični otisak (PCF)
  • Pakovanje bez plastike
  • Pakovanje potpuno od recikliranog kartona

Tehnički podaci

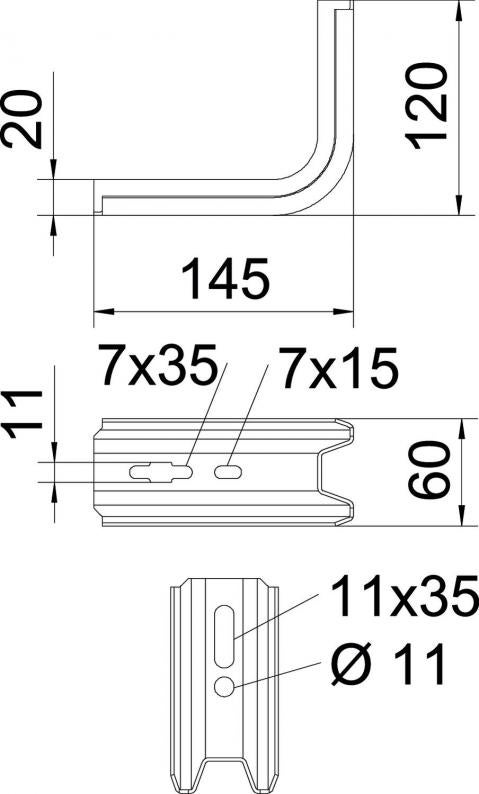

Dimenzije

Dužina145 mm
Širina60 mm
Visina120 mm
Dimenzija L145 mm
Dimenzija B60 mm
Dimenzija H120 mm

Tehnički podaci

Održavanje funkcionalnostine
Nerđajući čelik, nagriženne
za širinu min.100
za širinu maks.100 mm
VarijantaZidna i konzola nosača
Usaglašeno sa ROHSda
F u kN1,5 kN
DimenzijaB145mm
Površinahladno pocinkovano
MaterijalČelik
Bojacink
Serija proizvodaTP Series
Dijagram opterećenja Konzola TPSA

Defleksija vrha konzole pri dozvoljenom opterećenju konzole

Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja

Kriva opterećenja sa dužinama konzole u mm

Podaci o životnoj sredini

Packaging made completely from recycled cardboardда
Packaging without plasticда
CO2 otisak (GWP) od kolevke do kapije0,7642 kg CO2e / 1 Komad
CO₂ Footprint (GWP)0,7642 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitUnits
Declared Unit Quantity1
EPD-verifiedда
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Pribor

Pribor za montažu

Br.art. 6364625

Zaštitna kapa
Tip
TPS KS OR

kl. PJ: 10 Komad

Komad

Br.art. 6416551

Odstojnik FS
Tip
DS 4 FS

kl. PJ: 20 Komad

Komad

Preuzimanja

0 je izabrano

Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (5)
Uputstva i pomoć (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (2)

Varijante

F u kN
TPSA 145 FS
Br.art.
6364101
Širina
60
F u kN
1,5
Boja
cink
TPSA 245 FS
Br.art.
6364209
Širina
60
F u kN
0,9
Boja
cink
TPSA 345 FS
Br.art.
6364306
Širina
60
F u kN
0,55
Boja
cink
