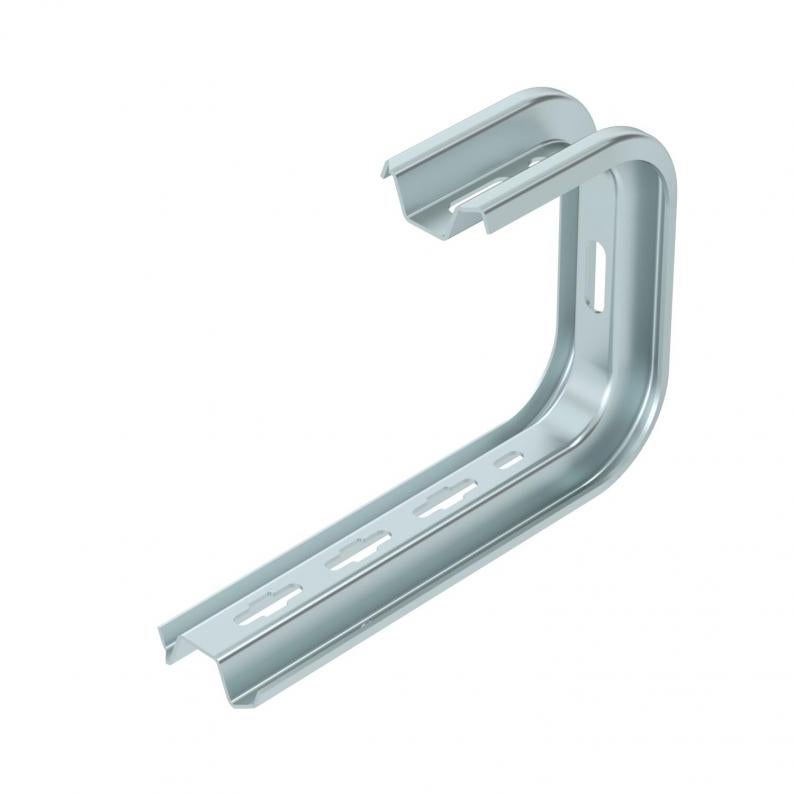

TP-zidni i plafonski lučni nosač FS
Tip TPD 245 FS
Br.art. 6363814
EAN 4012196198672
Br.art. / Tip
Širina
Visina
za širinu maks.
F u kN zid
F u kN plafon
kl. PJ: 1 Komad
1Komad
Komad
Opis
TP-zidna i konzola nosača za univerzalno pričvršćivanje na licu mesta.
Važno! Ako se lučni nosač pričvršćuje direktno na zid ili plafon, zbog stabilnosti bi uvek trebalo upotrebiti odstojnik tipa DS 4.
Tehnički podaci

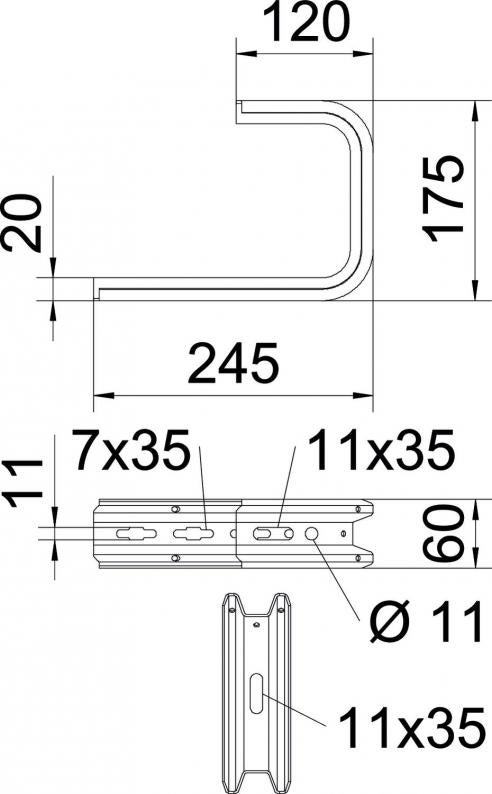

Dimenzije
| Dužina | 245 mm |
|---|---|
| Širina | 245 mm |
| Visina | 60 mm |
| Dimenzija B | 245 mm |
| Dimenzija H | 175 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| za širinu min. | 200 |
| za širinu maks. | 200 mm |
| Podesivo | ne |
| Odgovara za mrežasti nosač kablova | da |
| Podobno za lestvičasti nosač kablova | da |
| Odgovara za nosač kablova | da |
| Varijanta | Plafonski nosač (C-nosač) |
| Usaglašeno sa ROHS | da |
| F u kN zid | 0,87 kN |
| F u kN plafon | 0,8 kN |
| Dimenzija | B245mm |
| Površina | hladno pocinkovano |
| Materijal | Čelik |
| Boja | cink |
| Serija proizvoda | TP Series |
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
Kriva opterećenja sa dužinama konzole u mm
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 1,5397 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 1,5397 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Pribor
Pribor za montažu
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (1)
Objašnjenja (3)
Uputstva i pomoć (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (2)
Varijante
Tip
Širina
Visina
za širinu maks.
F u kN zid
F u kN plafon
Boja
Br.art.
TPD 145 FS
145
60
100
1,4
1,3
cink
6363806
TPD 245 FS
245
60
200
0,87
0,8
cink
6363814
TPD 345 FS
345
60
300
0,55
0,5
cink
6363822
TPD 445 FS
445
60
400
0,45
0,35
cink
6363826
TPD 545 FS
545
60
500
0,35
0,25
cink
6363829
Širina
za širinu maks.
F u kN zid
F u kN plafon
TPD 145 FS
Br.art.
6363806
Širina
145
Visina
60
za širinu maks.
100
F u kN zid
1,4
F u kN plafon
1,3
Boja
cink
TPD 245 FS
Br.art.
6363814
Širina
245
Visina
60
za širinu maks.
200
F u kN zid
0,87
F u kN plafon
0,8
Boja
cink
TPD 345 FS
Br.art.
6363822
Širina
345
Visina
60
za širinu maks.
300
F u kN zid
0,55
F u kN plafon
0,5
Boja
cink
TPD 445 FS
Br.art.
6363826
Širina
445
Visina
60
za širinu maks.
400
F u kN zid
0,45
F u kN plafon
0,35
Boja
cink
TPD 545 FS
Br.art.
6363829
Širina
545
Visina
60
za širinu maks.
500
F u kN zid
0,35
F u kN plafon
0,25
Boja
cink
