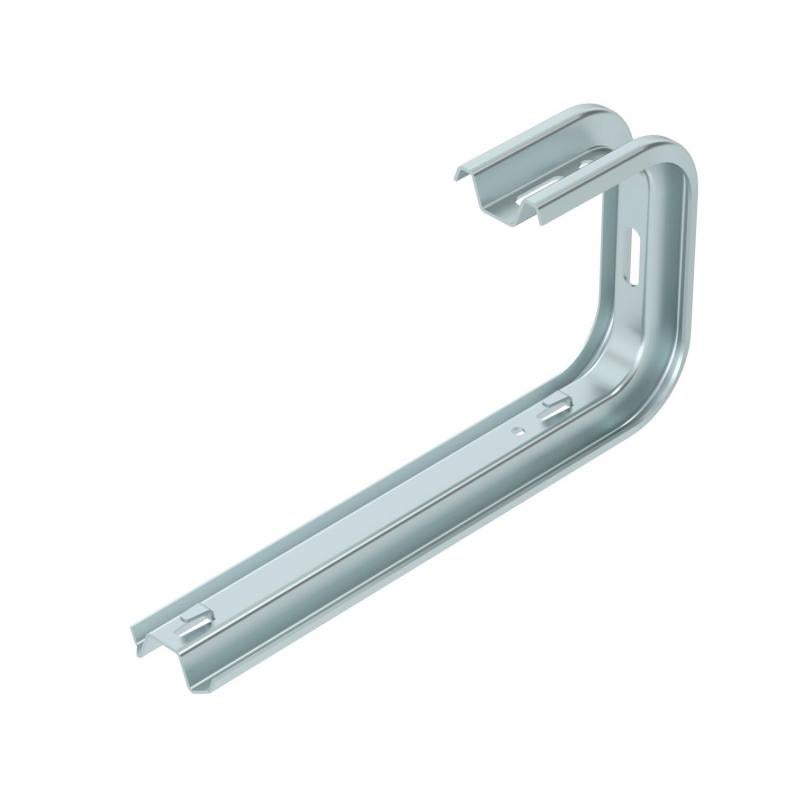

TP-zidni i plafonski lučni nosač FS
Tip TPDG 345 FS
Br.art. 6365949
EAN 4012196984329
Br.art. / Tip
Širina
Visina
za širinu maks.
F u kN zid
F u kN plafon
kl. PJ: 5 Komad
5Komad
Komad
Opis
TP-zidna i konzola nosača sa steznim vezicama za pričvršćivanje mrežastih nosača kablova bez upotrebe vijaka.
Ako se lučni nosač pričvršćuje direktno na zid ili plafon, zbog stabilnosti bi uvek trebalo upotrebiti odstojnik tipa DS 4.
Maksimalna bočna visina nosača kablova iznosi 60 mm.
Maksimalna bočna visina nosača kablova iznosi 60 mm.
Tehnički podaci

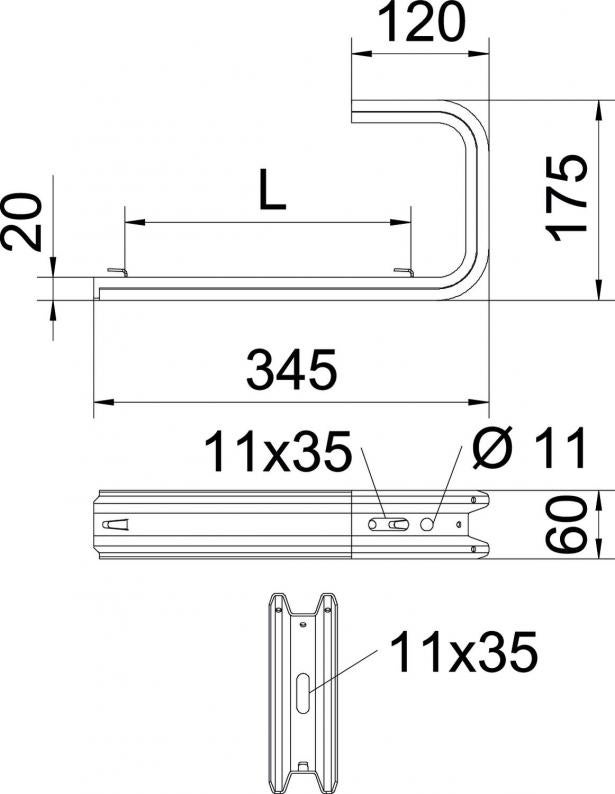

Dimenzije
| Dužina | 175 mm |
|---|---|
| Širina | 345 mm |
| Visina | 60 mm |
| Dimenzija L | 250 mm |
| Dimenzija B | 345 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| za širinu min. | 300 |
| za širinu maks. | 300 mm |
| Odgovara za mrežasti nosač kablova | da |
| Podobno za lestvičasti nosač kablova | ne |
| Odgovara za nosač kablova | ne |
| Varijanta | Plafonski nosač (C-nosač) |
| Usaglašeno sa ROHS | da |
| F u kN zid | 0,55 kN |
| F u kN plafon | 0,5 kN |
| Dimenzija | B345mm |
| Površina | hladno pocinkovano |
| Materijal | Čelik |
| Boja | cink |
| Serija proizvoda | TP Series |
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
Kriva opterećenja sa dužinama konzole u mm
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 1,8649 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 1,8649 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (4)
Uputstva i pomoć (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (2)
Varijante
Tip
Širina
Visina
za širinu maks.
F u kN zid
F u kN plafon
Boja
Br.art.
TPDG 145 FS
145
60
100
1,4
1,3
cink
6365906
TPDG 195 FS
195
60
150
1,05
0,95
cink
6365914
TPDG 245 FS
245
60
200
0,87
0,8
cink
6365922
TPDG 345 FS
345
60
300
0,55
0,5
cink
6365949
Širina
za širinu maks.
F u kN zid
F u kN plafon
TPDG 145 FS
Br.art.
6365906
Širina
145
Visina
60
za širinu maks.
100
F u kN zid
1,4
F u kN plafon
1,3
Boja
cink
TPDG 195 FS
Br.art.
6365914
Širina
195
Visina
60
za širinu maks.
150
F u kN zid
1,05
F u kN plafon
0,95
Boja
cink
TPDG 245 FS
Br.art.
6365922
Širina
245
Visina
60
za širinu maks.
200
F u kN zid
0,87
F u kN plafon
0,8
Boja
cink
TPDG 345 FS
Br.art.
6365949
Širina
345
Visina
60
za širinu maks.
300
F u kN zid
0,55
F u kN plafon
0,5
Boja
cink
