TP-zidni i plafonski lučni nosač FT
Tip TPDG 245 FT
Br.art. 6365981
EAN 4012195076919
Br.art. / Tip
Širina
Visina
za širinu maks.
F u kN zid
F u kN plafon
kl. PJ: 5 Komad
5Komad
Komad
Opis
TP zidni i plafonski lučni nosač sa steznim vezicama za pričvršćivanje mrežastih nosača kablova bez upotrebe vijaka.
Ako se lučni nosač pričvršćuje direktno na zid ili plafon, zbog stabilnosti bi uvek trebalo upotrebiti odstojnik tipa DS 4.
Maksimalna bočna visina nosača kablova iznosi 60 mm.
Maksimalna bočna visina nosača kablova iznosi 60 mm.
Tehnički podaci

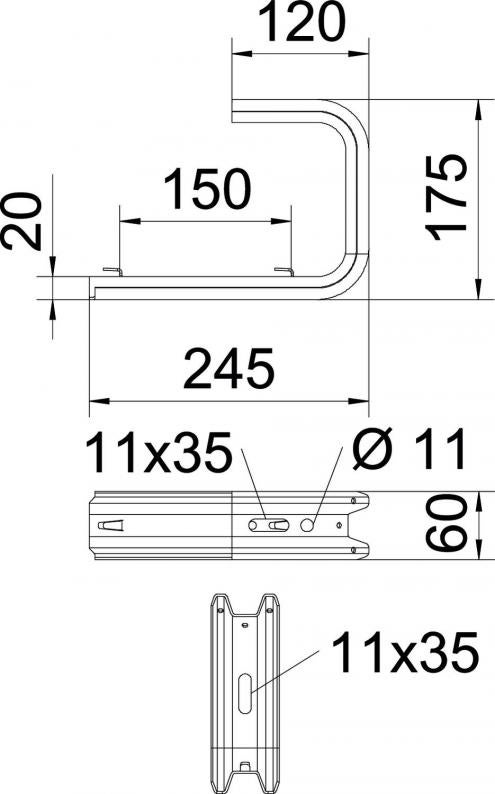

Dimenzije
| Dužina | 175 mm |
|---|---|
| Širina | 245 mm |
| Visina | 60 mm |
| Dimenzija L | 150 mm |
| Dimenzija B | 245 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| za širinu min. | 200 |
| za širinu maks. | 200 mm |
| Odgovara za mrežasti nosač kablova | da |
| Podobno za lestvičasti nosač kablova | ne |
| Odgovara za nosač kablova | ne |
| Varijanta | Plafonski nosač (C-nosač) |
| Usaglašeno sa ROHS | da |
| F u kN zid | 0,87 kN |
| F u kN plafon | 0,8 kN |
| Dimenzija | B245mm |
| Površina | vruće pocinkano utapanjem |
| Materijal | Čelik |
| Boja | cink |
| Serija proizvoda | TP Series |
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
Kriva opterećenja sa dužinama konzole u mm
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 1,4808 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 1,4808 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (1)
Objašnjenja (3)
Uputstva i pomoć (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (2)
Varijante
Tip
Širina
Visina
za širinu maks.
F u kN zid
F u kN plafon
Boja
Br.art.
TPDG 145 FT
145
60
100
1,4
1,3
cink
6365977
TPDG 245 FT
245
60
200
0,87
0,8
cink
6365981
TPDG 345 FT
345
60
300
0,55
0,5
cink
6365985
Širina
za širinu maks.
F u kN zid
F u kN plafon
TPDG 145 FT
Br.art.
6365977
Širina
145
Visina
60
za širinu maks.
100
F u kN zid
1,4
F u kN plafon
1,3
Boja
cink
TPDG 245 FT
Br.art.
6365981
Širina
245
Visina
60
za širinu maks.
200
F u kN zid
0,87
F u kN plafon
0,8
Boja
cink
TPDG 345 FT
Br.art.
6365985
Širina
345
Visina
60
za širinu maks.
300
F u kN zid
0,55
F u kN plafon
0,5
Boja
cink
