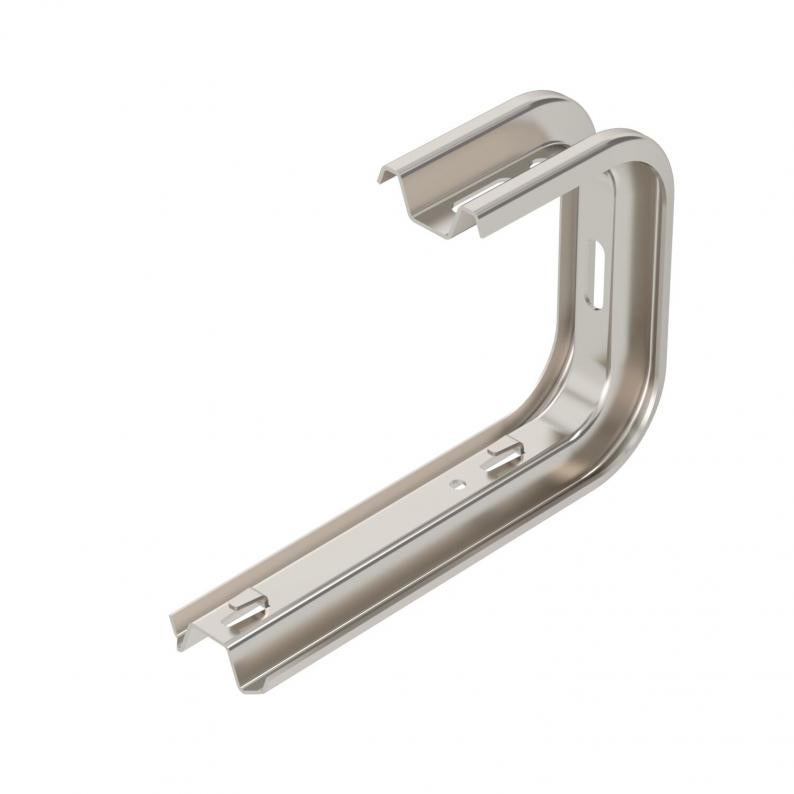

TP zidni i plafonski nosač A2
Tip TPDG 245 A2
Br.art. 6365993
EAN 4012195617761
Br.art. / Tip
Širina
Visina
za širinu maks.
F u kN zid
F u kN plafon
kl. PJ: 5 Komad
5Komad
Komad
Opis
TP-zidna i konzola nosača sa steznim vezicama za pričvršćivanje mrežastih nosača kablova bez upotrebe vijaka.
Ako se lučni nosač pričvršćuje direktno na zid ili plafon, zbog stabilnosti bi uvek trebalo upotrebiti odstojnik tipa DS 4.
Maksimalna bočna visina nosača kablova iznosi 60 mm.
Maksimalna bočna visina sistema nosača kablova 60 mm.
Tehnički podaci

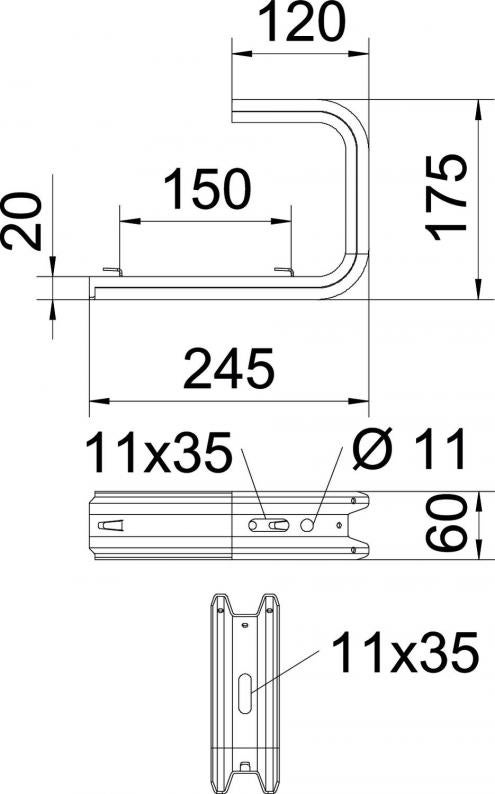

Dimenzije
| Dužina | 175 mm |
|---|---|
| Širina | 245 mm |
| Visina | 60 mm |
| Dimenzija L | 150 mm |
| Dimenzija B | 245 mm |
| Dimenzija H | 175 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| za širinu min. | 200 |
| za širinu maks. | 200 mm |
| Odgovara za mrežasti nosač kablova | da |
| Podobno za lestvičasti nosač kablova | ne |
| Odgovara za nosač kablova | ne |
| Varijanta | Plafonski nosač (C-nosač) |
| Usaglašeno sa ROHS | da |
| F u kN zid | 0,87 kN |
| F u kN plafon | 0,8 kN |
| Dimenzija | B245mm |
| Površina | svetlo, naknadno obrađeno |
| Materijal | plemeniti čelik, nerđajući 1.4301 |
| Boja | oplemenjeni čelik |
| Serija proizvoda | TP Series |
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
Kriva opterećenja sa dužinama konzole u mm
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 3,2237 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 3,2237 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (3)
Uputstva i pomoć (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Varijante
Tip
Širina
Visina
za širinu maks.
F u kN zid
F u kN plafon
Boja
Br.art.
TPDG 145 A2
145
60
100
1,4
1,3
oplemenjeni čelik
6365989
TPDG 195 A2
195
60
150
1,05
0,95
oplemenjeni čelik
6365991
TPDG 245 A2
245
60
200
0,87
0,8
oplemenjeni čelik
6365993
TPDG 345 A2
345
60
300
0,55
0,5
oplemenjeni čelik
6365995
