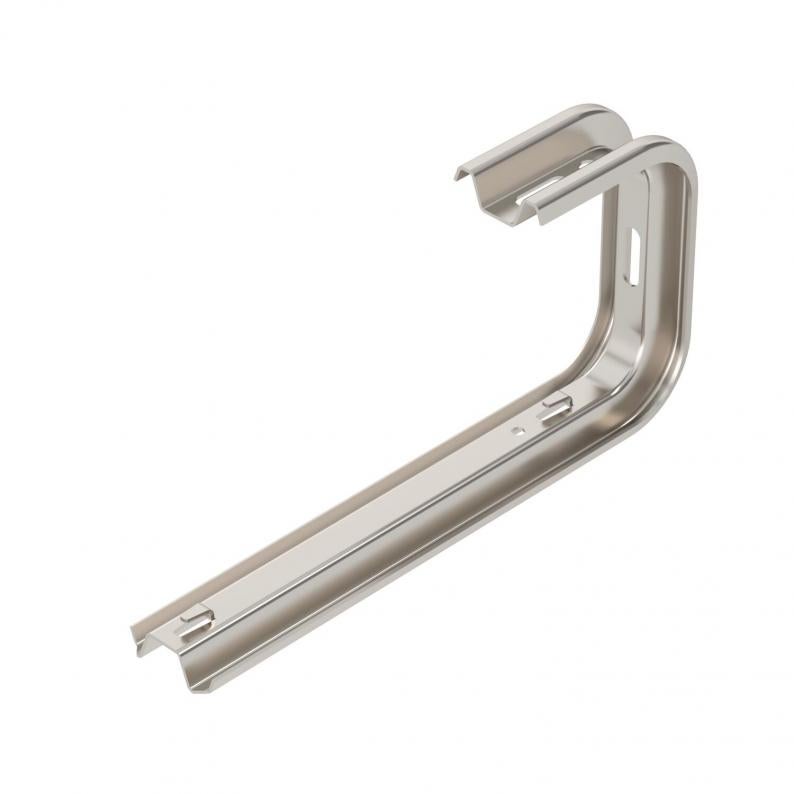

TP zidni i plafonski nosač A2
Tip TPDG 345 A2
Br.art. 6365995
EAN 4012195617778
Br.art. / Tip
Širina
Visina
za širinu maks.
F u kN zid
F u kN plafon
kl. PJ: 5 Komad
5Komad
Komad
Opis
TP-zidna i konzola nosača sa steznim vezicama za pričvršćivanje mrežastih nosača kablova bez upotrebe vijaka.
Ako se lučni nosač pričvršćuje direktno na zid ili plafon, zbog stabilnosti bi uvek trebalo upotrebiti odstojnik tipa DS 4.
Maksimalna bočna visina nosača kablova iznosi 60 mm.
Maksimalna bočna visina sistema nosača kablova 60 mm.
Tehnički podaci

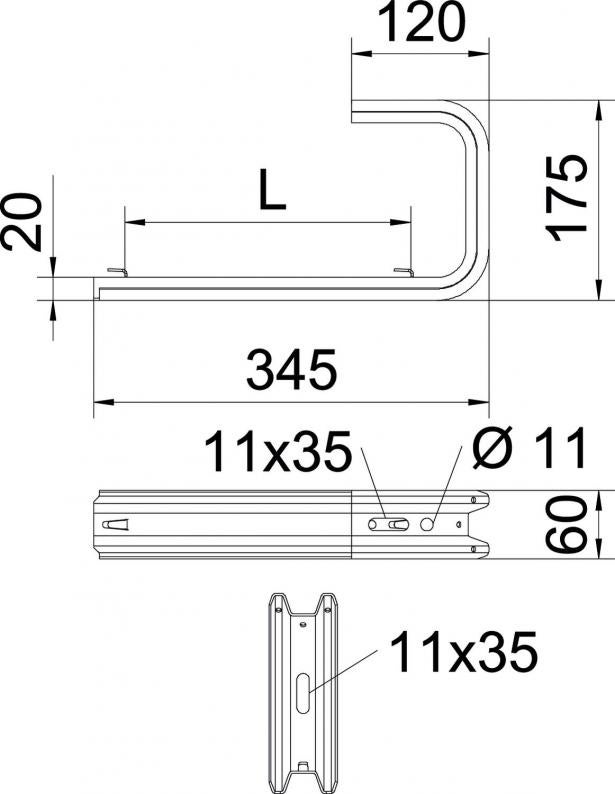

Dimenzije
| Dužina | 175 mm |
|---|---|
| Širina | 345 mm |
| Visina | 60 mm |
| Dimenzija L | 250 mm |
| Dimenzija B | 345 mm |
| Dimenzija H | 175 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| za širinu min. | 300 |
| za širinu maks. | 300 mm |
| Odgovara za mrežasti nosač kablova | da |
| Podobno za lestvičasti nosač kablova | ne |
| Odgovara za nosač kablova | ne |
| Varijanta | Plafonski nosač (C-nosač) |
| Usaglašeno sa ROHS | da |
| F u kN zid | 0,55 kN |
| F u kN plafon | 0,5 kN |
| Dimenzija | B345mm |
| Površina | svetlo, naknadno obrađeno |
| Materijal | plemeniti čelik, nerđajući 1.4301 |
| Boja | oplemenjeni čelik |
| Serija proizvoda | TP Series |
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
Kriva opterećenja sa dužinama konzole u mm
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 3,9078 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 3,9078 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (3)
Uputstva i pomoć (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Varijante
Tip
Širina
Visina
za širinu maks.
F u kN zid
F u kN plafon
Boja
Br.art.
TPDG 145 A2
145
60
100
1,4
1,3
oplemenjeni čelik
6365989
TPDG 195 A2
195
60
150
1,05
0,95
oplemenjeni čelik
6365991
TPDG 245 A2
245
60
200
0,87
0,8
oplemenjeni čelik
6365993
TPDG 345 A2
345
60
300
0,55
0,5
oplemenjeni čelik
6365995
Širina
za širinu maks.
F u kN zid
F u kN plafon
TPDG 145 A2
Br.art.
6365989
Širina
145
Visina
60
za širinu maks.
100
F u kN zid
1,4
F u kN plafon
1,3
Boja
oplemenjeni čelik
TPDG 195 A2
Br.art.
6365991
Širina
195
Visina
60
za širinu maks.
150
F u kN zid
1,05
F u kN plafon
0,95
Boja
oplemenjeni čelik
TPDG 245 A2
Br.art.
6365993
Širina
245
Visina
60
za širinu maks.
200
F u kN zid
0,87
F u kN plafon
0,8
Boja
oplemenjeni čelik
TPDG 345 A2
Br.art.
6365995
Širina
345
Visina
60
za širinu maks.
300
F u kN zid
0,55
F u kN plafon
0,5
Boja
oplemenjeni čelik
