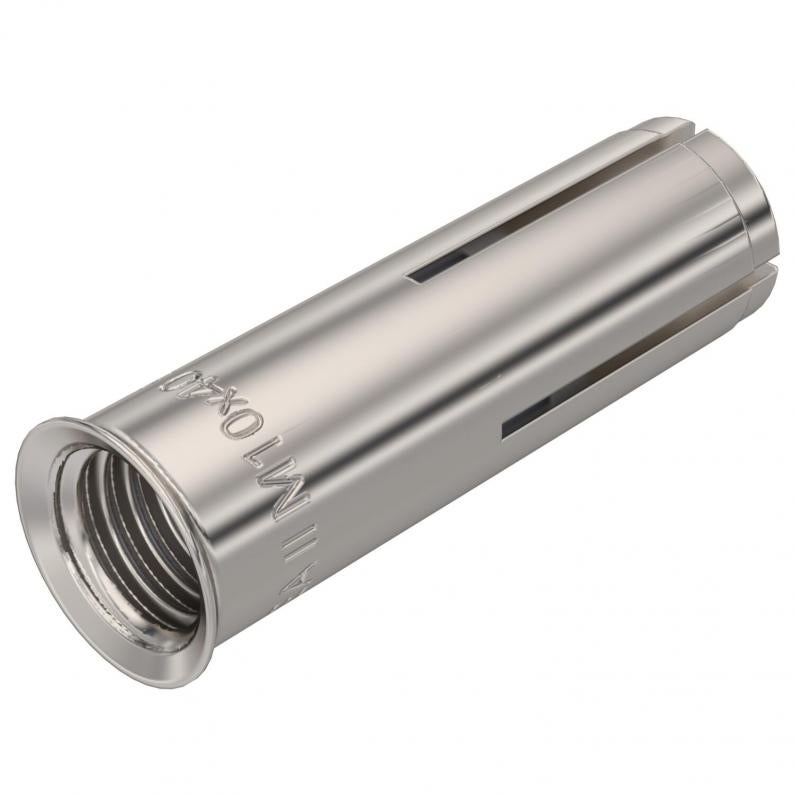

Udarni anker vijak za višestruko pričvršćivanje A4

Tip EA II M 10x40 A4
Br.art. 3492244
EAN 4012197507022
Br.art. / Tip
Dužina
Navoj
Dozvoljena oblast opterećenja vučne zone

kl. PJ: 50 Komad

Komad

Opis

Udarni anker vijak za višestruko pričvršćivanje, sa unutrašnjim navojem u čeličnoj varijanti, za ankerisanje, npr. sistema nosača kablova, konzola, čeličnih konstrukcija, itd., u neispucalom betonu, u zatvorenom i otvorenom prostoru. Za zakucavanje čekićem. Sa podignutom ivicom kako bi se sprečilo uvlačenje u bušotinu. Ne rđa i veoma otporno na koroziju. Anker čaura se steže uz zid bušotine kada se unutrašnji klin zakuca, npr. pomoću ručnog alata za postavljanje EHS M. Požarno tehnički ispitano, klasa vatrootornosti R 120 prema evropskoj tehničkoj dozvoli ETA-07/0135 za beton.
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku

Tehnički podaci

Dimenzije

Dužina40 mm
Dimenzija L40 mm

Tehnički podaci

Metrički navoj10
NavojM10
Samoprobušnine
Dozvole na raspolaganjuda
Pričvrsni sistemostalo
VarijantaUdarni element
Usaglašeno sa ROHSda
Prečnik rupe min.12 mm
Dubina rupe40 mm
Dozvoljena oblast opterećenja vučne zone3
Dubina zašrafljivanja min.10 mm
Dubina zašrafljivanja maks.17 mm
Vrsta navojametrički
DimenzijaM10x40
MaterijalOplemenjeni čelik, nerđajući
Bojaoplemenjeni čelik
Odgovara za materijalBeton, Prirodni kamen
Vrsta montaže, tipl, anker vijakPredmontaža utična

Preuzimanja

0 je izabrano

Informativni list (1)
Objašnjenja (4)
Sertifikati (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)

Varijante

Dužina
Navoj
Dozvoljena oblast opterećenja vučne zone
EA II M 6x25
Br.art.
3492200
Dužina
25
Navoj
M6
Dozvoljena oblast opterećenja vučne zone
1
EA II M 8x30
Br.art.
3492208
Dužina
30
Navoj
M8
Dozvoljena oblast opterećenja vučne zone
2
EA II M 10x40
Br.art.
3492218
Dužina
40
Navoj
M10
Dozvoljena oblast opterećenja vučne zone
3
EA II M 12x50
Br.art.
3492230
Dužina
50
Navoj
M12
Dozvoljena oblast opterećenja vučne zone
4,3
EA II M 8x40 A4
Br.art.
3492240
Dužina
40
Navoj
M8
Dozvoljena oblast opterećenja vučne zone
2
EA II M 10x40 A4
Br.art.
3492244
Dužina
40
Navoj
M10
Dozvoljena oblast opterećenja vučne zone
3
