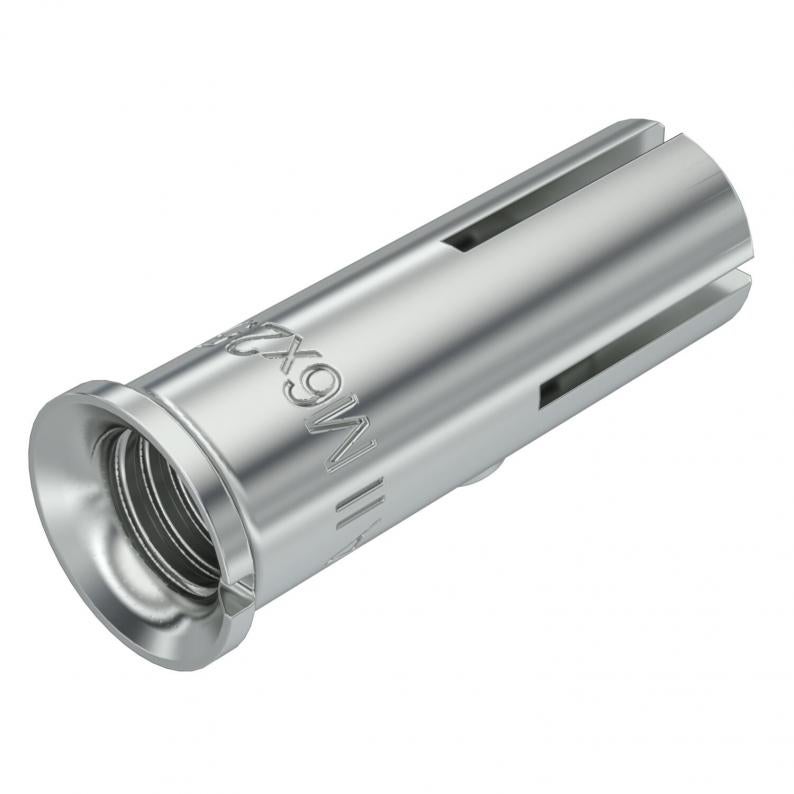

Udarni anker vijak za višestruko pričvršćivanje G
Tip EA II M 6x25
Br.art. 3492200
EAN 4012197507046



Br.art. / Tip
Dužina
Navoj
Dozvoljena oblast opterećenja vučne zone
kl. PJ: 100 Komad
100Komad
Komad
Opis
Udarni anker vijak za višestruko pričvršćivanje, sa unutrašnjim navojem u čeličnoj varijanti, za ankerisanje, npr. sistema nosača kablova, konzola, čeličnih konstrukcija, itd., u neispucalom betonu, u zatvorenom i otvorenom prostoru. Za zakucavanje čekićem. Sa podignutom ivicom kako bi se sprečilo uvlačenje u bušotinu. Ne rđa i veoma otporno na koroziju. Anker čaura se steže uz zid bušotine kada se unutrašnji klin zakuca, npr. pomoću ručnog alata za postavljanje EHS M. Požarno tehnički ispitano, klasa vatrootornosti R 120 prema evropskoj tehničkoj dozvoli ETA-07/0135 za beton.
Tehnički podaci
Dimenzije
| Dužina | 25 mm |
|---|---|
| Dimenzija L | 25 mm |
Tehnički podaci
| Metrički navoj | 6 |
|---|---|
| Navoj | M6 |
| Samoprobušni | ne |
| Dozvole na raspolaganju | da |
| Pričvrsni sistem | ostalo |
| Varijanta | Udarni element |
| Usaglašeno sa ROHS | da |
| Prečnik rupe min. | 8 mm |
| Dubina rupe | 25 mm |
| Dozvoljena oblast opterećenja vučne zone | 1 |
| Dubina zašrafljivanja min. | 6 mm |
| Dubina zašrafljivanja maks. | 14 mm |
| Vrsta navoja | metrički |
| Dimenzija | M6x25 |
| Površina | galvanski pocinkovano |
| Materijal | Čelik |
| Boja | cink |
| Odgovara za materijal | Beton, Prirodni kamen |
| Vrsta montaže, tipl, anker vijak | Predmontaža utična |
Preuzimanja
0 je izabrano
Informativni list (1)
Objašnjenja (4)
Sertifikati (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Varijante
Tip
Dužina
Navoj
Dozvoljena oblast opterećenja vučne zone
Br.art.
EA II M 6x25
25
M6
1
3492200
EA II M 8x30
30
M8
2
3492208
EA II M 10x40
40
M10
3
3492218
EA II M 12x50
50
M12
4,3
3492230
EA II M 8x40 A4
40
M8
2
3492240
EA II M 10x40 A4
40
M10
3
3492244
Dužina
Navoj
Dozvoljena oblast opterećenja vučne zone
EA II M 6x25
Br.art.
3492200
Dužina
25
Navoj
M6
Dozvoljena oblast opterećenja vučne zone
1
EA II M 8x30
Br.art.
3492208
Dužina
30
Navoj
M8
Dozvoljena oblast opterećenja vučne zone
2
EA II M 10x40
Br.art.
3492218
Dužina
40
Navoj
M10
Dozvoljena oblast opterećenja vučne zone
3
EA II M 12x50
Br.art.
3492230
Dužina
50
Navoj
M12
Dozvoljena oblast opterećenja vučne zone
4,3
EA II M 8x40 A4
Br.art.
3492240
Dužina
40
Navoj
M8
Dozvoljena oblast opterećenja vučne zone
2
EA II M 10x40 A4
Br.art.
3492244
Dužina
40
Navoj
M10
Dozvoljena oblast opterećenja vučne zone
3
