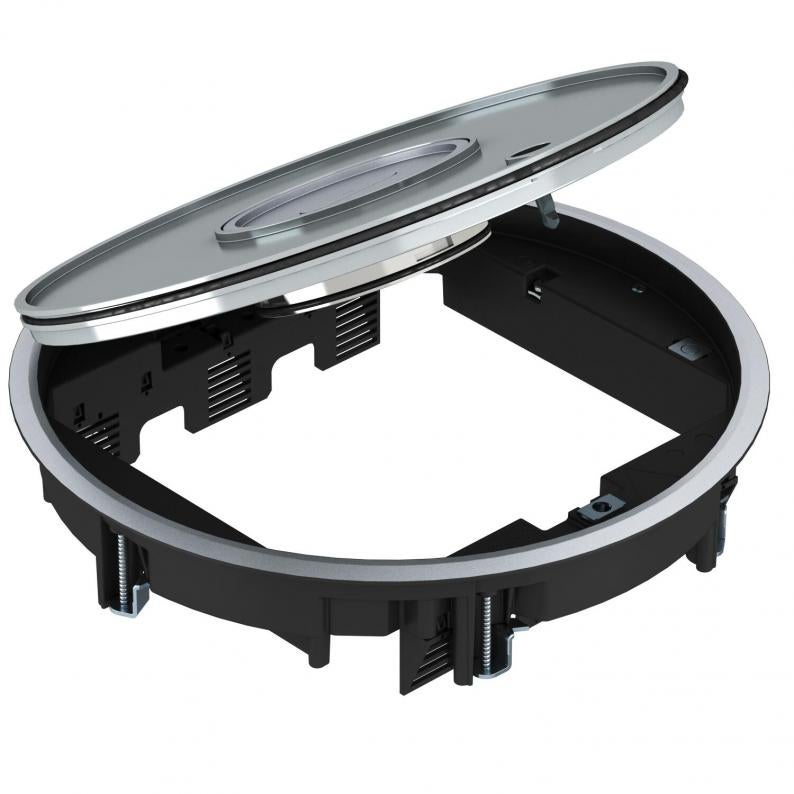

Ugradni okvir GRAF9-2 BA3, mokro čišćenje s upuštenjem za podnu oblogu
Tip GRAF9-2 BA3
Br.art. 7405743
EAN 4012196581634
Br.art. / Tip
7405743 / GRAF9-2 BA3
Debljina podne obloge
3 mm
Nominalna veličina za ugradne jedinice
R9
kl. PJ: 1 Komad
1Komad
Komad
Opis
Podna kutija sa tubusom za mokro održavane podove za do 12 Modul 45 pojedinačnih uređaja u 3 univerzalna nosača UT4, upotreba u sistemima kanala i sistemskim podovima u zatvorenom.
Visoko sjajna aluminijumska površina sa udubljenjem za podnu oblogu od 3 mm. Za ugradnu dubinu od 65 mm.
Umetak za alat sa cevom za podove sa mokrim čišćenjem, 3 odeljka, za ugradnju MT9 montažnog nosača. Mogu se ugraditi 3 pokrovne ploče tipa APMT5. Upotreba u sistemima kanala i sistemskim podovima u zatvorenom prostoru.
Visoko sjajna aluminijumska površina sa udubljenjem za podnu oblogu od 3 mm. Za ugradnu dubinu od 65 mm.
Visoko sjajna aluminijumska površina sa udubljenjem za podnu oblogu od 3 mm. Za ugradnu dubinu od 65 mm.
Umetak za alat sa cevom za podove sa mokrim čišćenjem, 3 odeljka, za ugradnju MT9 montažnog nosača. Mogu se ugraditi 3 pokrovne ploče tipa APMT5. Upotreba u sistemima kanala i sistemskim podovima u zatvorenom prostoru.
Visoko sjajna aluminijumska površina sa udubljenjem za podnu oblogu od 3 mm. Za ugradnu dubinu od 65 mm.
Mogu da se montiraju do 9 instalacionih uređaja sa 50icom centralnom pločom.
Tehnički podaci
Tehnički podaci
| Visina poda min. | 80 mm |
|---|---|
| Debljina podne obloge | 3 mm |
| Namenjeno za podne kanale ispod betonske košuljice | da |
| Namenjeno za zatvorene podne kanale | da |
| Broj uređaja koji mogu da se ugrade | 12 |
| Mogućnost ugradnje zaptivke | da |
| Ugradni prečnik | 305 |
| Pogoduje za podni kanal | da |
| Pogoduje za ugradnju u ošupljene podove | da |
| Pogoduje za ugradnju u duple podove | da |
| Održavanje poda | mokro |
| Varijanta okvira | Zaštitni ram tepiha |
| Broj kutija za uređaje | 3 |
| Pogoduje za mokro održavanje | da |
| Spoljašnji prečnik | 325 mm |
| Sa izrezom za podnu oblogu | da |
| Zaštitni ram za podnu oblogu | da |
| Varijanta izlaza za provodnik | Upusni tubus |
| Stepen zaštite IK-kod | IK10 |
| Tip ugradnog sistema | UT4 |
| Varijanta za velika opterećenja | da |
| Nominalna veličina za ugradne jedinice | R9 |
| Dozvole | VDE |
| Vrsta zaštite (IP) u korišćenom stanju | IP20 |
| Vrsta zaštite (IP) u nekorišćenom stanju | IP45 |
| Vertikalno opterećenje, mala površina | do 3.000 N |
| Vertikalno opterećenje, velika površina | do 10.000 N |
| Varijanta | okruglo |
| Mehanizam otvaranja | Obrtna brava |
| Usaglašeno sa ROHS | izuzeto |
| Zatezna oblast D min. | 4 mm |
| Zatezna oblast D maks. | 73 mm |
| Dimenzija | Ø325x73 |
| Materijal | Aluminijum liven pod pritiskom |
| Serija proizvoda | GRAF |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|---|
| Packaging without plastic | да |
| CO2 otisak (GWP) od kolevke do kapije | 4,2742 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 4,2742 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
