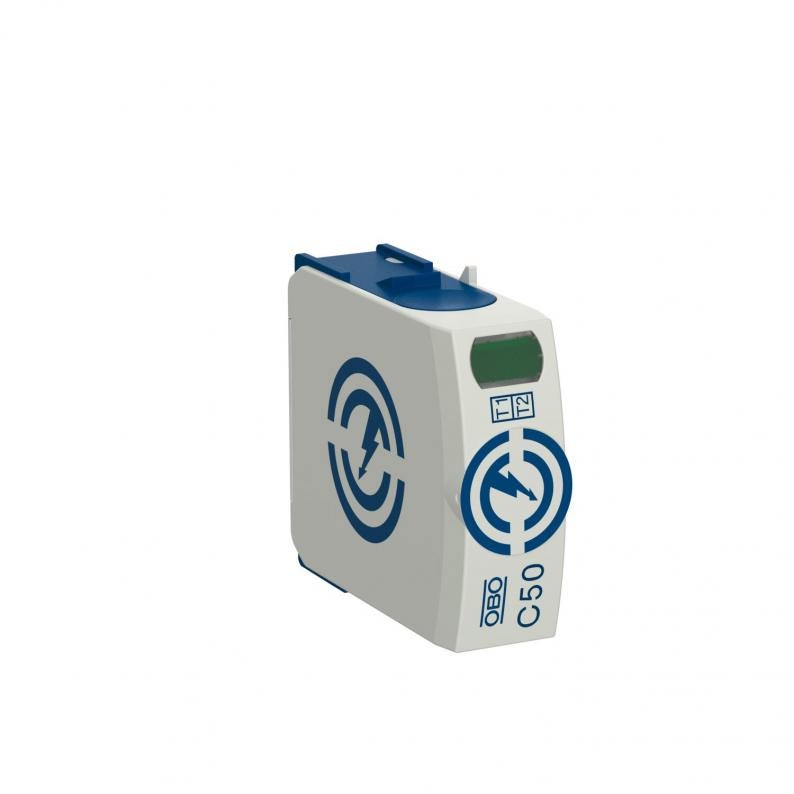

Uložak NPE-C50
Tip C50-0-255
Br.art. 5095609
EAN 4012196337620
Br.art. / Tip
5095609 / C50-0-255
Vrsta zaštite
IP20
Največi trajni napon AC
255 V
Varijanta polova
N/PE
kl. PJ: 1 Komad
1Komad
Komad
Opis
Uložak NPE, gromobranski i kombinovani odvodnik prenapona tipa 1+2
• Za gromobransko izjednačavanje potencijala prema VDE 0185-305 (IEC 62305)
• Kapacitet odvođenja prenapona do 50 kA (10/350) ukupno
• Modularni utični odvodnik sa razdvojnikom i optičkim indikatorom statusa
• Uskočna funkcija sa zaštitom od vibracija i kodiranjem napona
• Plastika prema UL 94 V-0
* Komplet = gornji i donji deo
• Za gromobransko izjednačavanje potencijala prema VDE 0185-305 (IEC 62305)
• Kapacitet odvođenja prenapona do 50 kA (10/350) ukupno
• Modularni utični odvodnik sa razdvojnikom i optičkim indikatorom statusa
• Uskočna funkcija sa zaštitom od vibracija i kodiranjem napona
• Plastika prema UL 94 V-0
* Komplet = gornji i donji deo
Tehnički podaci
Tehnički podaci
| Broj el. polova | 1 |
|---|---|
| Izduvno | ne |
| Signalizacija na uređaju | vizuelno |
| Vrsta zaštite | IP20 |
| Nominalna struja odvođenja (8/20 µs) [N-PE] | 50 kA |
| Udarni napon (10/350) [ukupno] | 50 kA |
| Materijal kućišta | PA UL 94 V-0 |
| Maksimalna udarna struja odvođenja (8/20 μs) [N-PE] | 80 kA |
| Daljinska signalizacija | ne |
| Integrisani predosigurač | ne |
| Največi trajni napon AC | 255 V |
| Varijanta polova | N/PE |
| Način montaže | Torban šina 35 mm |
| TOV-napon [N-PE] - withstand mode - 200 ms | 1200 V |
| SPD prema UL 1449 | Tip 4 |
| Minimalno rastojanje | 1,5 mm |
| Dozvole | VDE, KEMA, UL, ÖVE |
| Oblik mreže TN-C-S | da |
| Oblik mreže TN-S | da |
| Oblik mreže TT | da |
| Usaglašeno sa ROHS | da |
| Radna temperatura min. | -40 °C |
| Radna temperatura maks. | 80 °C |
| Obrtni momenat | 4 Nm |
| SPD prema IEC 61643-1 | klasa I+II |
| SPD prema EN 61643-11 | Tip 1+2 |
| Sposobnost gašenja struje kratkog spoja (eff) [N-PE] | 0,1 kA |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 255V |
| Vlažnost vazduha maks. | 95 % |
| Vlažnost vazduha min. | 5 % |
Priključne mogućnosti
| Prečnik fleksibilnog provodnika (tankožilni) min. | 1,5 mm² |
|---|---|
| Prečnik fleksibilnog provodnika (tankožilni) maks. | 35 mm² |
| Prečnik fleksibilnog provodnika (tankožilni) min. | 16 AWG |
| Prečnik fleksibilnog provodnika (tankožilni) maks. | 2 AWG |
| Prečnik krutog provodnika (jedno-/višežilni) min. | 1,5 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 35 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) min. | 16 AWG |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 2 AWG |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,4832 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,4832 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
