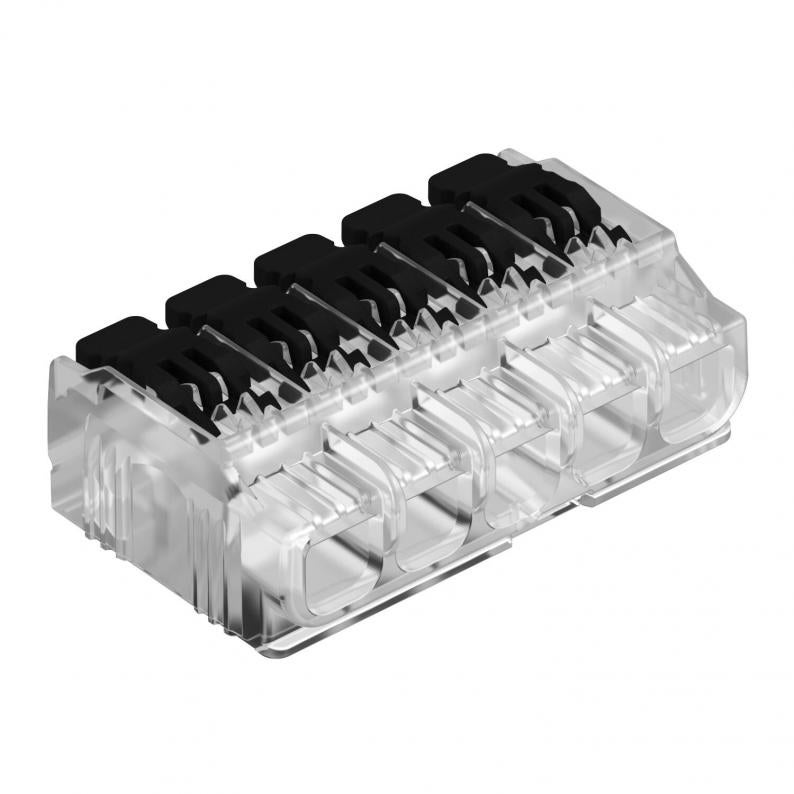

Univerzalna stezaljka bez vijaka, sa 5 mesta stezanja
Tip 61 HSK45
Br.art. 2054425
EAN 4012197286767
Br.art. / Tip
2054425 / 61 HSK45
kl. PJ: 45 Komad
45Komad
Komad
Opis
Ispitano prema EN 60998
Klema bez vijaka za spajanje jednožilnih provodnika. Provodnik može da bude fleksibilan, višežilni ili krut.
Kod primene krutih provodnika, otvaranje otpuštajuće poluge nije potrebno. Provodnik može direktno da se priključi u klemu.
Da bi se izvukao provodnik jednostavno se otvori otpuštajuća poluga. Žica se onda lako izvuče.
Nominalni prečnik:
5 x 0,2 - 4 mm² višežilni / jednožilni provodnik
Nominalni napon 450 V
Nominalna struja 32 A
Dužina abizolacije: 11 - 12 mm
Kontrolni otvor: Ispitivač faza i ispitna igla (maks. Ø 2 mm) dobro pristupačni sa gornje strane kleme
Maks. dozvoljena temperatura okruženja prema EN 60998: 85°C.
Klema bez vijaka za spajanje jednožilnih provodnika. Provodnik može da bude fleksibilan, višežilni ili krut.
Kod primene krutih provodnika, otvaranje otpuštajuće poluge nije potrebno. Provodnik može direktno da se priključi u klemu.
Da bi se izvukao provodnik jednostavno se otvori otpuštajuća poluga. Žica se onda lako izvuče.
Nominalni prečnik:
5 x 0,2 - 4 mm² višežilni / jednožilni provodnik
Nominalni napon 450 V
Nominalna struja 32 A
Dužina abizolacije: 11 - 12 mm
Kontrolni otvor: Ispitivač faza i ispitna igla (maks. Ø 2 mm) dobro pristupačni sa gornje strane kleme
Maks. dozvoljena temperatura okruženja prema EN 60998: 85°C.
Tehnički podaci UL (SAD)
Nominalni napon 600 V
Stezna oblast AWG 24-12
Temperatura okruž. maks.
Tehnički podaci
Dimenzije
| Dužina | 19,6 mm |
|---|---|
| Širina | 31,3 mm |
| Visina | 10,45 mm |
Tehnički podaci
| Broj el. polova | 1 |
|---|---|
| Prečnik kabla min. | 0,5 mm |
| Prečnik kabla maks. | 2,3 mm |
| Nominalna struja | 32 A |
| Nominalni napon | 450 V |
| Izolacioni materijal | Termoplast |
| Odgovara za masivne provodnike | da |
| Odgovara za fleksibilne provodnike | da |
| Odgovara za višežilne provodnike | da |
| Providno | da |
| Sa aktivacionom polugom | da |
| Priključak prečnika provodnika, jednožilni min. | 0,2 mm² |
| Priključak prečnika provodnika, jednožilni maks. | 4 mm² |
| Priključak prečnika provodnika, višežilni min. | 0,2 mm² |
| Priključak prečnika provodnika, višežilni maks. | 4 mm² |
| Nominalni prečnik min. | 0,2 mm² |
| Nominalni prečnik maks. | 4 mm² |
| Usaglašeno sa ROHS | da |
| Poprečni presek | 5 x 0,2 - 4 mm² višežilni / jednožilni provodnik mm² |
| Broj mesta za kleme | 5 |
| Temperaturna oblast primene min. | -5 °C |
| Temperaturna oblast primene maks. | 85 °C |
| samogasiv | Prema VDE 0471/DIN 695 deo 2-1, temperatura testiranja 850°C |
| Dimenzija | 19,6x31,3x10,5 |
| Boja | providno |
| Serija proizvoda | HSK |
