US 7-plafonski nosač
Tip US 7 K 170 FT
Br.art. 6339255
EAN 4012196187454
Br.art. / Tip
Dužina
kl. PJ: 1 Komad
1Komad
Komad
Opis

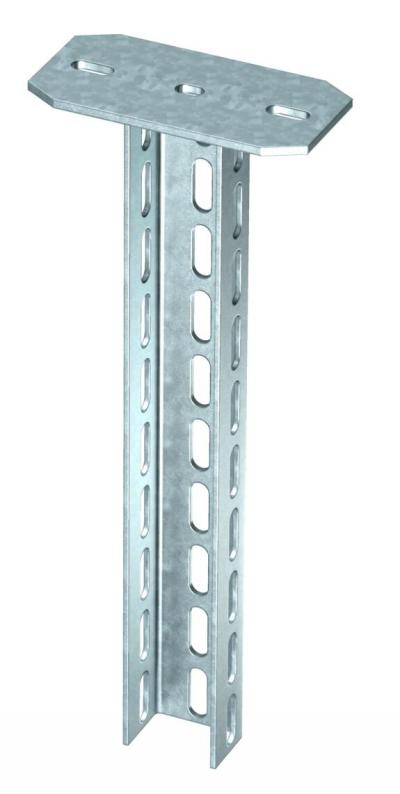

Plafonski nosač (U-profil) dimenzija 70 x 50 mm sa zavarenom čeonom pločom.
Za pričvršćivanje na horizontalne betonske plafone i čelične nosače. Od širine konzole 400mm ili montaže konzole na kraju plafonskog nosača, preporučuje se primena odstojnika tipa DSK 61.
Tehnički podaci

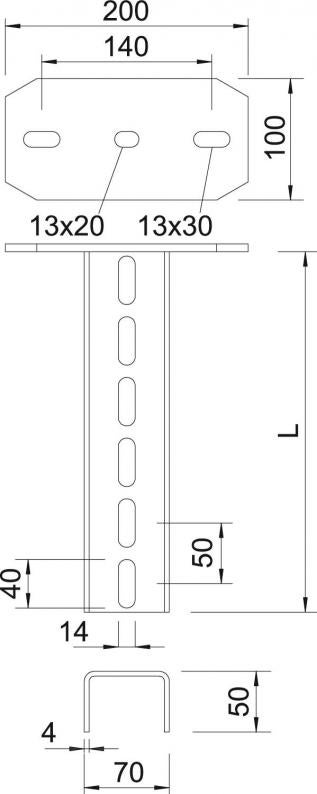

Dimenzije
| Dužina | 1700 mm |
|---|---|
| Širina | 70 mm |
| Visina | 50 mm |
| Dimenzija L | 1700 mm |
Tehnički podaci
| Održavanje funkcionalnosti | da |
|---|---|
| Debljina materijala | 4 mm |
| Varijanta | U-profil |
| Usaglašeno sa ROHS | da |
| maksimalno vučno opterećenje | 11 kN |
| Dužina konzole 200 | 7,5 kN |
| Dužina konzole 400 | 4,2 kN |
| Dužina konzole 600 | 2,9 kN |
| Dimenzija | 70x50x1700 |
| Površina | vruće pocinkano utapanjem |
| Materijal | Čelik |
| Boja | cink |
| Serija proizvoda | US 7K Series |
Defleksija kraja plafonskog nosača pri dozvoljenom opterećenju konzole
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
Dužina konzole u mm
Kriva opterećenja sa dužinama nosača u mm
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 18,2115 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 18,2115 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Pribor za montažu
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (3)
Objašnjenja (5)
Uputstva i pomoć (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (2)
Varijante
Tip
Dužina
Boja
Br.art.
US 7 K 20 FT
200
cink
6339018
US 7 K 30 FT
300
cink
6339034
US 7 K 40 FT
400
cink
6339050
US 7 K 50 FT
500
cink
6339077
US 7 K 60 FT
600
cink
6339093
US 7 K 70 FT
700
cink
6339115
US 7 K 80 FT
800
cink
6339131
US 7 K 90 FT
900
cink
6339166
US 7 K 100 FT
1000
cink
6339182
US 7 K 110 FT
1100
cink
6339190
US 7 K 120 FT
1200
cink
6339204
US 7 K 130 FT
1300
cink
6339212
US 7 K 140 FT
1400
cink
6339220
US 7 K 150 FT
1500
cink
6339239
US 7 K 160 FT
1600
cink
6339247
US 7 K 170 FT
1700
cink
6339255
US 7 K 180 FT
1800
cink
6339263
US 7 K 190 FT
1900
cink
6339271
US 7 K 200 FT
2000
cink
6339298
US 7 K 250 FT
2500
cink
6339334
US 7 K 300 FT
3000
cink
6339360
