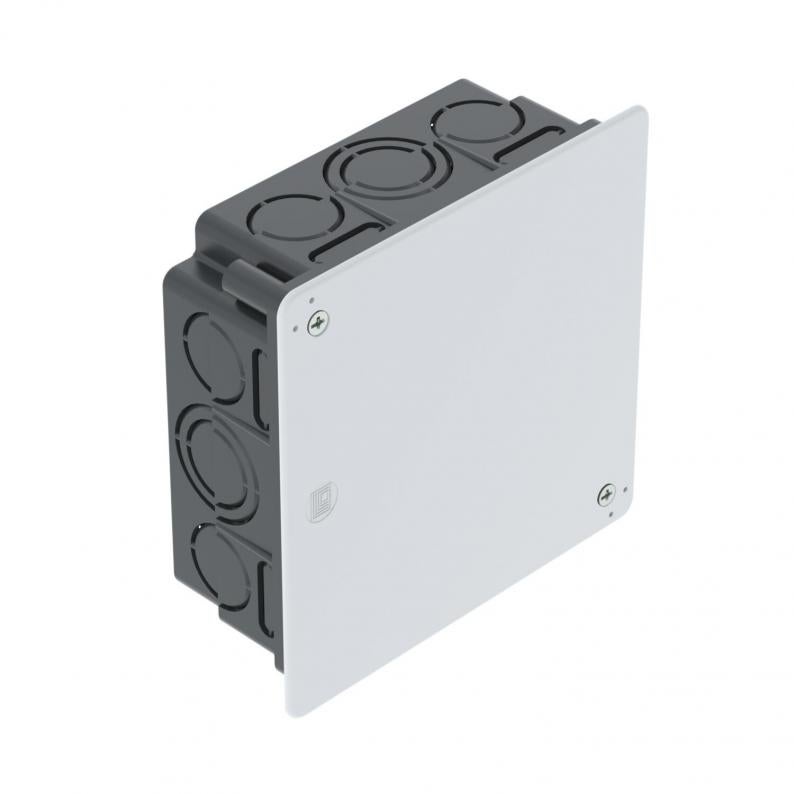

Uzidna razvodna kutija 100
Tip UV 100 K
Br.art. 2003118
EAN 4012195023715
Br.art. / Tip
2003118 / UV 100 K
Visina
45 mm
Broj uvoda
32
kl. PJ: 50 Komad
50Komad
Komad
Opis
Ugradna priključna kutija za stezne kleme, za zidanje sa dubinom ugradnje od najmanje 45 mm. Sa poklopcem i vijcima za poklopac (15 mm). Ravna ivica poklopca, hrapava površina poklopca.
• 4 bočna kombinovana cevovoda Ø 28,5 i 21,5 mm
• 8 bočnih ulaza Ø 21,5 mm
• 8 bočnih uvoda za ravne kablove/rebraste kablove
• 4 kombinovana cevna ulaza Ø 28,5 i 21,5 mm u podu
• 8 ulaza za ravne kablove/rebraste kablove u podu
• 4 bočna kombinovana cevovoda Ø 28,5 i 21,5 mm
• 8 bočnih ulaza Ø 21,5 mm
• 8 bočnih uvoda za ravne kablove/rebraste kablove
• 4 kombinovana cevna ulaza Ø 28,5 i 21,5 mm u podu
• 8 ulaza za ravne kablove/rebraste kablove u podu
Tehnički podaci

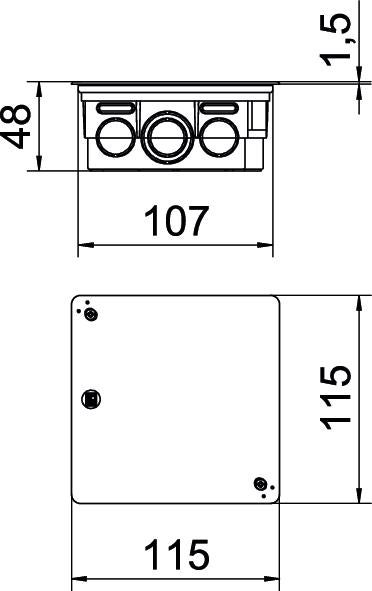

Dimenzije
| Dužina | 100 mm |
|---|---|
| Širina | 100 mm |
| Visina | 45 mm |
| Dimenzija L | 107 mm |
| Dimenzija A | 130 mm |
| Dimenzija B | 114 mm |
| Dimenzija H | 45 mm |
Tehnički podaci
| Vrsta uvoda | NYM vodovi, vodovi za prenos podataka i rebraste cevi |
|---|---|
| Otporno na udarce | ne |
| Visina poda min. | 47 mm |
| bez halogena | ne |
| Broj uvoda | 32 |
| Uvod sa zadnje strane | ne |
| Vrsta zaštite | IP20 |
| Mogućnost plombiranja | ne |
| Održavanje funkcionalnosti | bez |
| Vrsta uvoda u kućište | Užlebljenje |
| Sa zaštitom | ne |
| Sa vijcima | ne |
| Hermetički | ne |
| S vezicom za eksere | ne |
| Potpornici | bez |
| Nominalni prečnik min. | 6 mm² |
| Oblik | kvadratno |
| Opremanje | bez |
| Poklopac | nije transparentno |
| Pričvršćivanje poklopca | zašrafljeno |
| Usaglašeno sa ROHS | da |
| samogasiv | Prema VDE 0471/DIN 695 deo 2-1, temperatura testiranja 650°C |
| Dimenzija | 100x100x45 |
| Materijal | Polistirol |
| Boja | crna |
| Nominalni napon | 400 V |
| Serija proizvoda | WIN Series |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 0,2339 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,2339 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
