Vertikalna krivina, 3-delna, visina 48 mm
Tip KV3 25048
Br.art. 7400652
EAN 4012195090427
Br.art. / Tip
7400652 / KV3 25048
Širina
250 mm
Broj spiralnih žlebova
3 St.
Ovaj proizvod se povlači iz prodaje!
Možete naći proizvod koji ga zamenjuje ovde.
kl. PJ: 1 Komad
1Komad
Komad
Opis
Za vertikalnu promenu pravca podnih parapetnih kanala ispod betonske košuljice (zidni priključci, napajanja).
Važni preduslovi pravilne podne uzidne instalacije je ispravna izrada betonske košuljice.
Kod sistema ispod betonske košuljice važno je da debljina košuljice preko kanala iznosi najmanje 35 mm, kako bi se izbeglo obrazovanje pukotina (DIN 18560).
Visina betonske košuljice: 60 mm samo za nazidnu podnu priključnu tehniku (Telitank), od 70 mm za uzidnu podnu priključnu tehniku.
Tehnički podaci

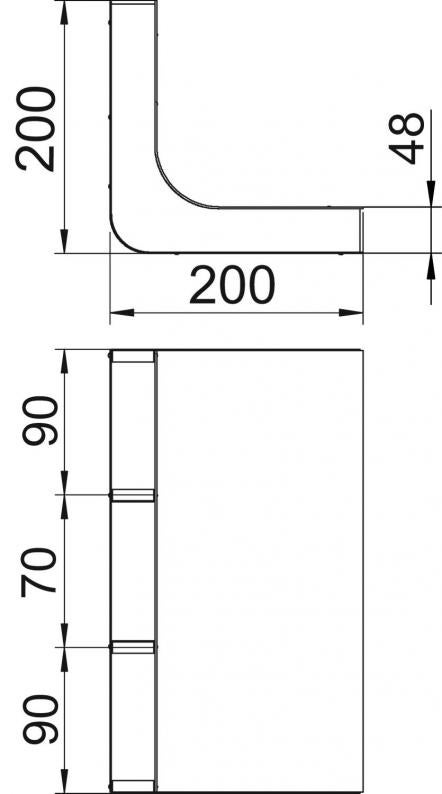

Dimenzije
| Dužina | 200 mm |
|---|---|
| Širina | 250 mm |
| Visina | 48 mm |
| Dimenzija b | 70 mm |
| Dimenzija a | 90 mm |
| Dimenzija h | 48 mm |
Tehnički podaci
| Broj spiralnih žlebova | 3 St. |
|---|---|
| Broj fiksnih pregradnih zidova | 2 |
| Poprečni presek a | 4048 mm² |
| Poprečni presek b | 3174 mm² |
| Namenjeno za podne kanale ispod betonske košuljice | da |
| Namenjeno za zatvorene podne kanale | ne |
| Širina kanala min. | 250 mm |
| Usaglašeno sa ROHS | da |
| Visina kanala min. | 48 mm |
| Površina | hladno pocinkovano |
| Materijal | Čelik |
| Serija proizvoda | EÜK Trunking system |
