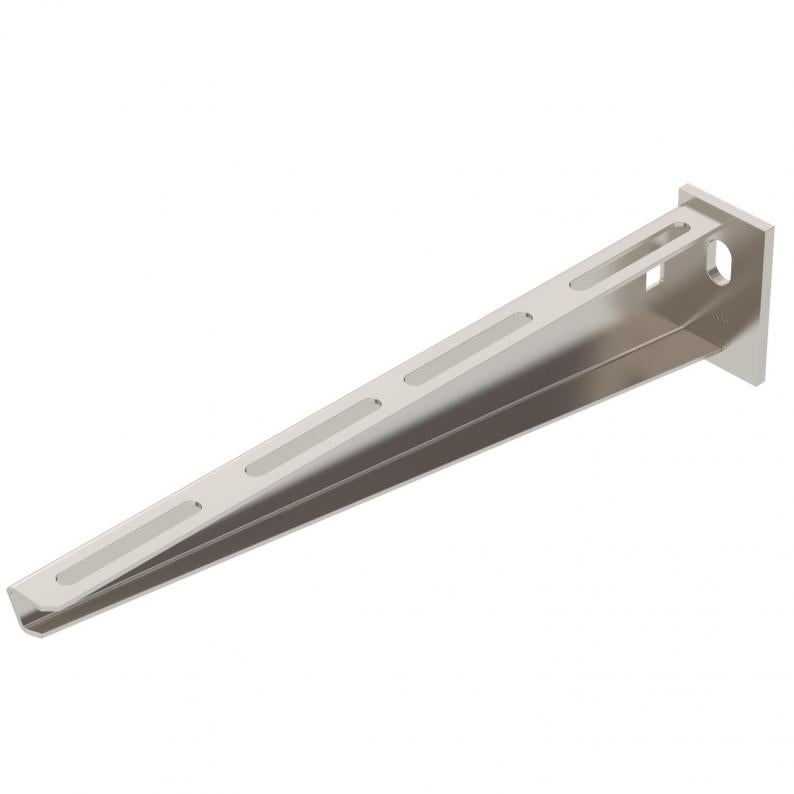

Zidna i konzola nosača AW 15 A4
Tip AW 15 31 A4
Br.art. 6392024
EAN 4012196817757
Br.art. / Tip
Širina
F u kN
kl. PJ: 1 Komad
1Komad
Komad
Opis
Zidne konzole i konzole nosača za mala opterećenja sa zavarenom čeonom pločom.
Pričvršćivanje konzole na U-nosač od širine 400 mm pomoću šestouglog vijka kroz obe stranice nosača. Pri tom obavezno koristiti odgovarajuće odstojnike!
Tehnički podaci

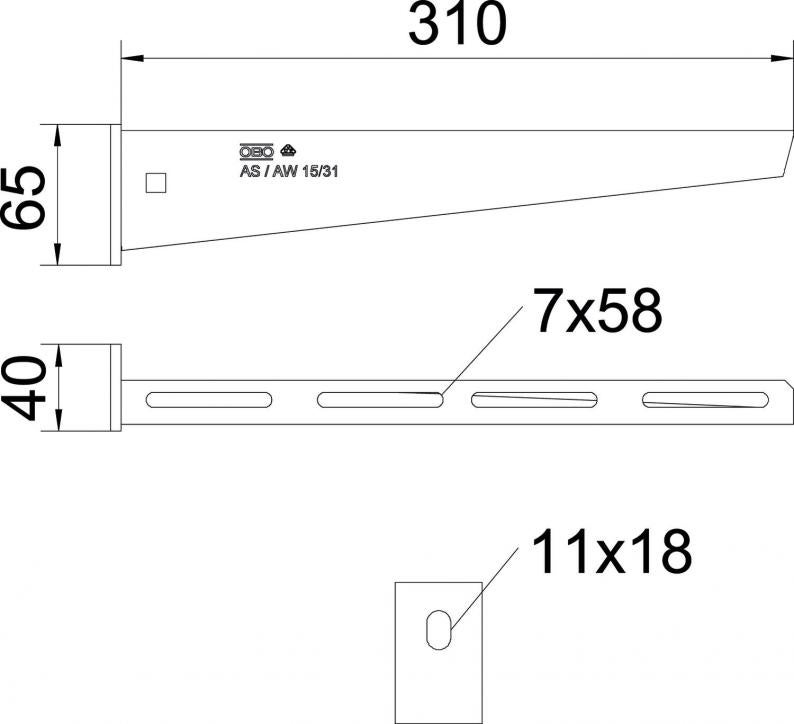

Dimenzije
| Dužina | 40 mm |
|---|---|
| Širina | 310 mm |
| Visina | 65 mm |
| Dimenzija A | 40 mm |
| Dimenzija B | 310 mm |
| Dimenzija H | 65 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Nerđajući čelik, nagrižen | da |
| Oblast ugla min. | 90 mm |
| Oblast ugla maks. | 90 mm |
| Prečnik rupe | 11 mm |
| Varijanta | Zidna i konzola nosača |
| Usaglašeno sa ROHS | da |
| F u kN | 1,5 kN |
| Dimenzija | B310mm |
| Površina | svetlo, naknadno obrađeno |
| Materijal | plemeniti čelik, nerđajući 1.4571 |
| Boja | oplemenjeni čelik |
| Serija proizvoda | AW 15 Series |
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
Kriva opterećenja sa dužinama konzole u mm
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|---|
| Packaging without plastic | да |
| CO2 otisak (GWP) od kolevke do kapije | 2,4841 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 2,4841 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Pribor za montažu
Proizvod
Tip
Br.art.
Količina
Br.art. 6406142
Torban vijak sa kombinovanom navrtkom A4Tip
FRSB 6x12 A4
kl. PJ: 100 Komad
100Komad
Komad
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (5)
Uputstva i pomoć (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Varijante
Tip
Širina
F u kN
Boja
Br.art.
AW 15 11 A4
110
1,5
oplemenjeni čelik
6392008
AW 15 21 A4
210
1,5
oplemenjeni čelik
6392016
AW 15 31 A4
310
1,5
oplemenjeni čelik
6392024
AW 15 41 A4
410
1,5
oplemenjeni čelik
6392032
AW 15 51 A4
510
1,5
oplemenjeni čelik
6392040
AW 15 61 A4
610
1,5
oplemenjeni čelik
6392059
Širina
AW 15 11 A4
Br.art.
6392008
Širina
110
F u kN
1,5
Boja
oplemenjeni čelik
AW 15 21 A4
Br.art.
6392016
Širina
210
F u kN
1,5
Boja
oplemenjeni čelik
AW 15 31 A4
Br.art.
6392024
Širina
310
F u kN
1,5
Boja
oplemenjeni čelik
AW 15 41 A4
Br.art.
6392032
Širina
410
F u kN
1,5
Boja
oplemenjeni čelik
AW 15 51 A4
Br.art.
6392040
Širina
510
F u kN
1,5
Boja
oplemenjeni čelik
AW 15 61 A4
Br.art.
6392059
Širina
610
F u kN
1,5
Boja
oplemenjeni čelik
