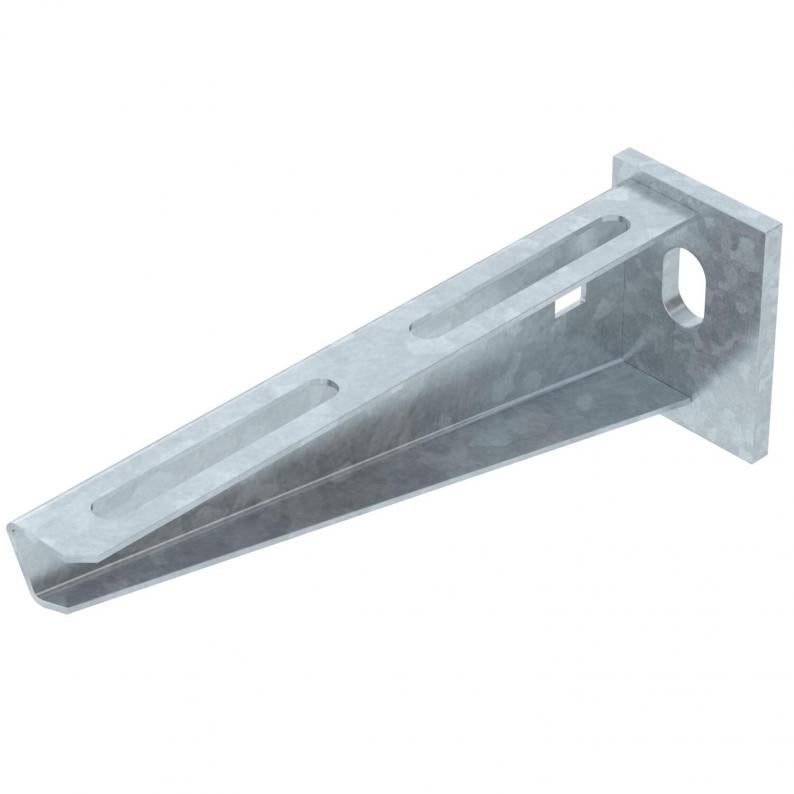

Zidna i konzola nosača AW 15 FT

Zidna i konzola nosača AW 15 FT

Tip AW 15 16 FT
Br.art. 6420664
EAN 4012196207138
Prikaži sve varijante
Br.art. / Tip
Širina
F u kN

kl. PJ: 1 Komad

Komad

Opis

Zidne konzole i konzole nosača za mala opterećenja sa zavarenom čeonom pločom.

Pričvršćivanje konzole na U-nosač od širine 400 mm pomoću šestouglog vijka kroz obe stranice nosača. Pri tom obavezno koristiti odgovarajuće odstojnike!

  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA Izjava o usaglašenosti
  • Deklaracija ekološkog proizvoda (EPD)
  • Ugljični otisak (PCF)
  • Pakovanje bez plastike
  • Pakovanje potpuno od recikliranog kartona

Tehnički podaci

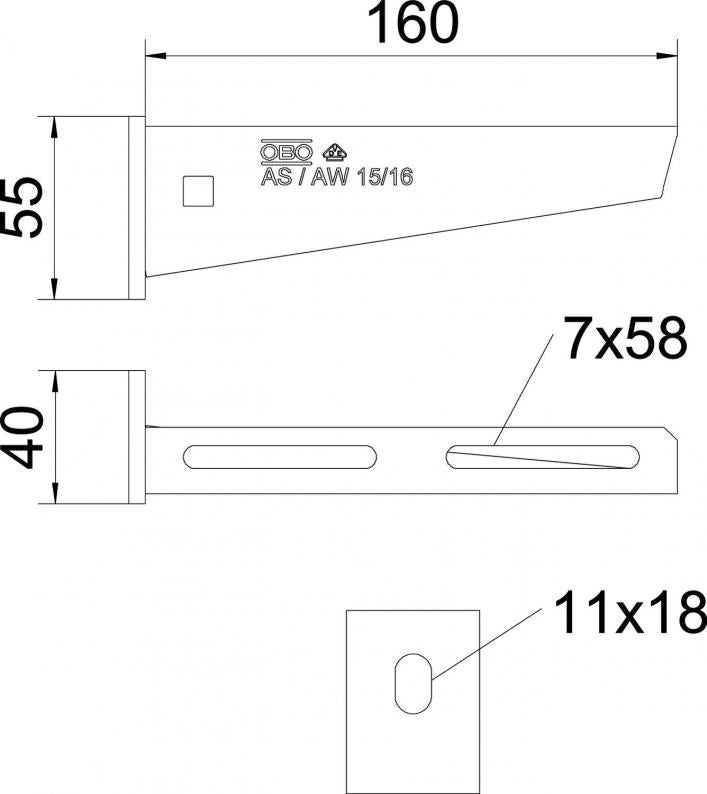

Dimenzije

Dužina40 mm
Širina160 mm
Visina55 mm
Dimenzija A40 mm
Dimenzija B160 mm
Dimenzija H55 mm
Dimension W160 mm

Tehnički podaci

Održavanje funkcionalnostida
Nerđajući čelik, nagriženne
Oblast ugla min.90 mm
Oblast ugla maks.90 mm
Prečnik rupe11 mm
EPD-artikalda
VarijantaZidna i konzola nosača
Usaglašeno sa ROHSda
F u kN1,5 kN
DimenzijaB160mm
Površinavruće pocinkano utapanjem
MaterijalČelik
Bojacink
Serija proizvodaAW 15 Series
Dijagram opterecenja Konzola tipa AW 15

Defleksija vrha konzole pri dozvoljenom opterećenju konzole

Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja

Kriva opterećenja sa dužinama konzole u mm

Podaci o životnoj sredini

Packaging made completely from recycled cardboardда
Packaging without plasticда
CO2 otisak (GWP) od kolevke do kapije0,4647 kg CO2e / 1 Komad
CO₂ Footprint (GWP)0,4647 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitUnits
Declared Unit Quantity1
EPD-verifiedда
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Pribor

Pribor za montažu

Br.art. 6406122

Torban vijak F
Tip
FRSB 6x12 F

kl. PJ: 100 Komad

Komad

Preuzimanja

0 je izabrano

Informativni list (1)
Katalozi & brošure (3)
Objašnjenja (5)
Sertifikati (1)
Uputstva i pomoć (4)
Slike proizvoda (2)
Preuzimanja 3D podataka (2)

Varijante

Širina
AW 15 16 FT
Br.art.
6420664
Širina
160
F u kN
1,5
Boja
cink
AW 15 21 FT
Br.art.
6420680
Širina
210
F u kN
1,5
Boja
cink
AW 15 31 FT
Br.art.
6420710
Širina
310
F u kN
1,5
Boja
cink
AW 15 41 FT
Br.art.
6420745
Širina
410
F u kN
1,5
Boja
cink
