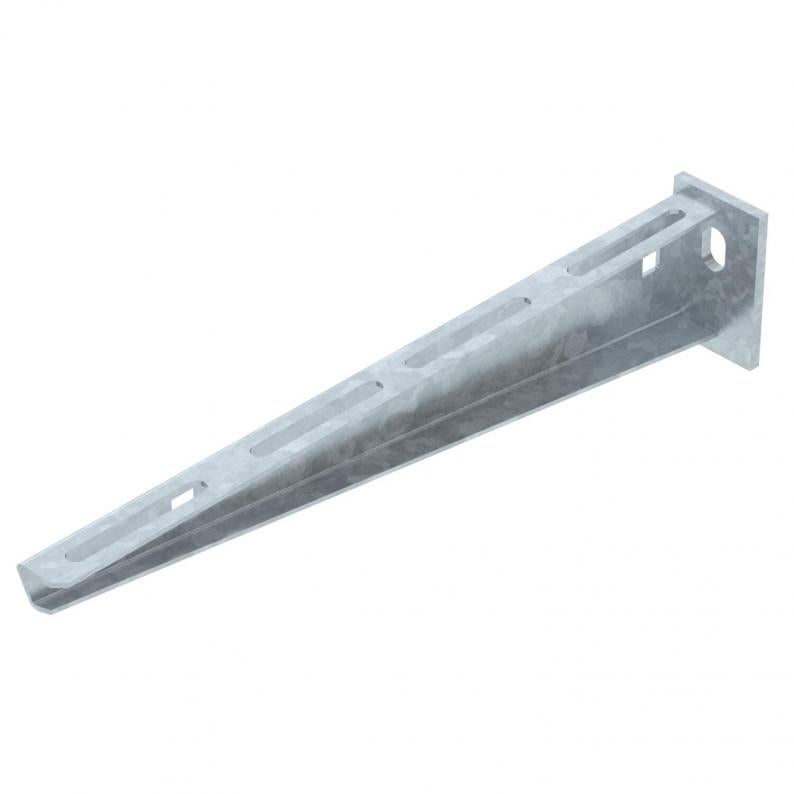

Zidna i konzola nosača AW 15 FT
Tip AW 15 31 FT
Br.art. 6420710
EAN 4012196207251
Br.art. / Tip
Širina
F u kN
kl. PJ: 1 Komad
1Komad
Komad
Opis
Zidne konzole i konzole nosača za mala opterećenja sa zavarenom čeonom pločom.
Pričvršćivanje konzole na U-nosač od širine 400 mm pomoću šestouglog vijka kroz obe stranice nosača. Pri tom obavezno koristiti odgovarajuće odstojnike!
Tehnički podaci

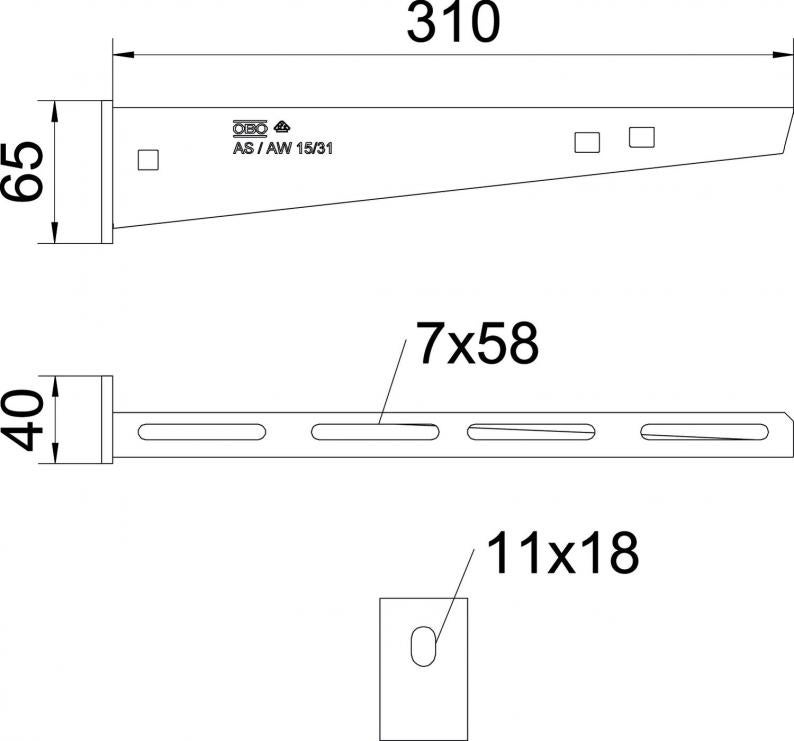

Dimenzije
| Dužina | 40 mm |
|---|---|
| Širina | 310 mm |
| Visina | 65 mm |
| Dimenzija A | 40 mm |
| Dimenzija B | 310 mm |
| Dimenzija H | 65 mm |
| Dimension W | 310 mm |
Tehnički podaci
| Održavanje funkcionalnosti | da |
|---|---|
| Nerđajući čelik, nagrižen | ne |
| Oblast ugla min. | 90 mm |
| Oblast ugla maks. | 90 mm |
| Prečnik rupe | 11 mm |
| EPD-artikal | da |
| Varijanta | Zidna i konzola nosača |
| Usaglašeno sa ROHS | da |
| F u kN | 1,5 kN |
| Dimenzija | B310mm |
| Površina | vruće pocinkano utapanjem |
| Materijal | Čelik |
| Boja | cink |
| Serija proizvoda | AW 15 Series |
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
Kriva opterećenja sa dužinama konzole u mm
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|---|
| Packaging without plastic | да |
| CO2 otisak (GWP) od kolevke do kapije | 0,9229 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,9229 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Pribor za montažu
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (5)
Objašnjenja (5)
Sertifikati (1)
Uputstva i pomoć (4)
Slike proizvoda (2)
Preuzimanja 3D podataka (2)
Varijante
Tip
Širina
F u kN
Boja
Br.art.
AW 15 11 FT
110
1,5
cink
6420656
AW 15 16 FT
160
1,5
cink
6420664
AW 15 21 FT
210
1,5
cink
6420680
AW 15 31 FT
310
1,5
cink
6420710
AW 15 41 FT
410
1,5
cink
6420745
AW 15 51 FT
510
1,5
cink
6420788
AW 15 56 FT
560
1,5
cink
6420796
AW 15 61 FT
610
1,5
cink
6420826
