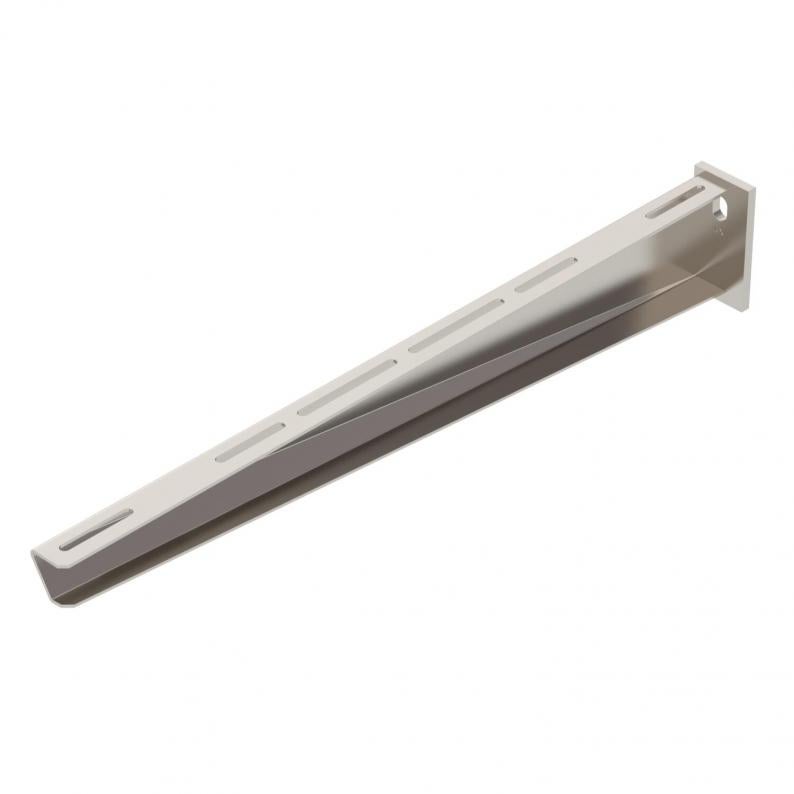

Zidna i konzola nosača AW 30 A2
Tip AW 30 61 A2
Br.art. 6442919
EAN 4012196209293
Br.art. / Tip
Širina
F u kN
kl. PJ: 1 Komad
1Komad
Komad
Opis
Zidna konzola i konzola nosača za srednja opterećenja sa zavarenom čeonom pločom.
Pričvršćivanje konzole na U-nosač od širine 400 mm pomoću šestouglog vijka kroz obe stranice nosača. Pri tom obavezno koristiti odgovarajuće odstojnike!
Tehnički podaci

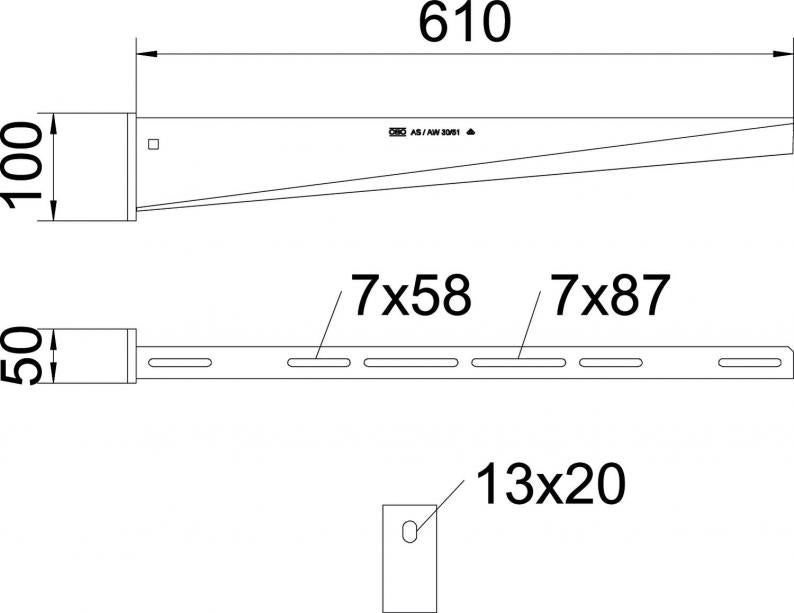

Dimenzije
| Dužina | 50 mm |
|---|---|
| Širina | 610 mm |
| Visina | 100 mm |
| Dimenzija A | 50 mm |
| Dimenzija B | 610 mm |
| Dimenzija H | 100 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Nerđajući čelik, nagrižen | da |
| Oblast ugla min. | 90 mm |
| Oblast ugla maks. | 90 mm |
| Prečnik rupe | 13 mm |
| Varijanta | Zidna i konzola nosača |
| Usaglašeno sa ROHS | da |
| F u kN | 3 kN |
| Dimenzija | B610mm |
| Površina | svetlo, naknadno obrađeno |
| Materijal | plemeniti čelik, nerđajući 1.4301 |
| Boja | oplemenjeni čelik |
| Serija proizvoda | AW 30 Series |
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
Kriva opterećenja sa dužinama konzole u mm
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|---|
| Packaging without plastic | да |
| CO2 otisak (GWP) od kolevke do kapije | 9,405 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 9,405 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Pribor za montažu
Proizvod
Tip
Br.art.
Količina
Br.art. 6406138
Torban vijak sa kombinovanom navrtkom A2Tip
FRSB 6x12 A2
kl. PJ: 100 Komad
100Komad
Komad
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (5)
Uputstva i pomoć (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Varijante
Tip
Širina
F u kN
Boja
Br.art.
AW 30 11 A2
110
3
oplemenjeni čelik
6442803
AW 30 21 A2
210
3
oplemenjeni čelik
6442838
AW 30 31 A2
310
3
oplemenjeni čelik
6442854
AW 30 41 A2
410
3
oplemenjeni čelik
6442870
AW 30 51 A2
510
3
oplemenjeni čelik
6442897
AW 30 61 A2
610
3
oplemenjeni čelik
6442919
Širina
AW 30 11 A2
Br.art.
6442803
Širina
110
F u kN
3
Boja
oplemenjeni čelik
AW 30 21 A2
Br.art.
6442838
Širina
210
F u kN
3
Boja
oplemenjeni čelik
AW 30 31 A2
Br.art.
6442854
Širina
310
F u kN
3
Boja
oplemenjeni čelik
AW 30 41 A2
Br.art.
6442870
Širina
410
F u kN
3
Boja
oplemenjeni čelik
AW 30 51 A2
Br.art.
6442897
Širina
510
F u kN
3
Boja
oplemenjeni čelik
AW 30 61 A2
Br.art.
6442919
Širina
610
F u kN
3
Boja
oplemenjeni čelik
