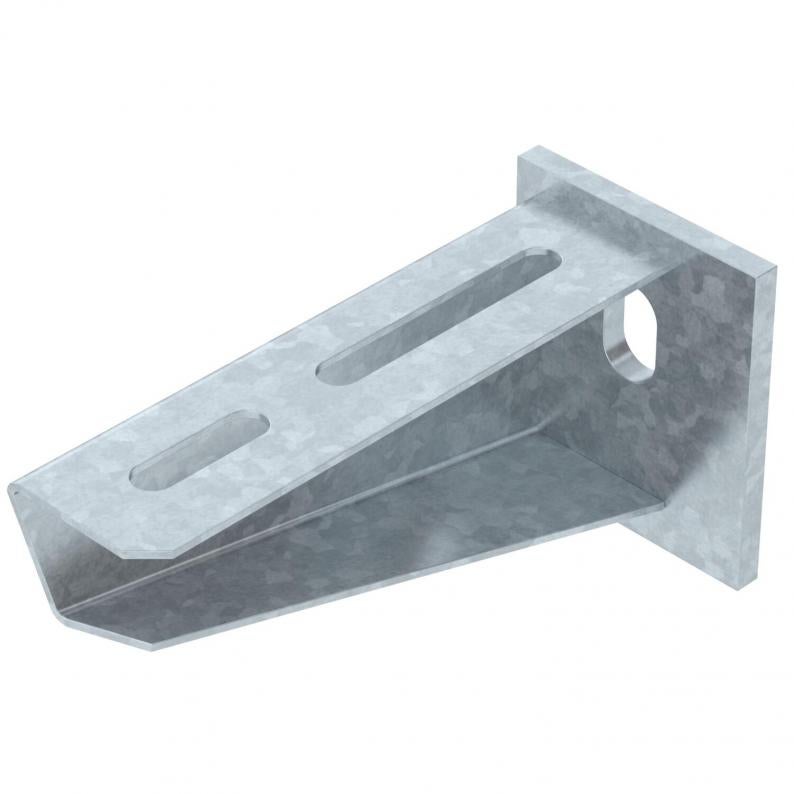

Zidna i konzola nosača AW 30 FT
Tip AW 30 11 FT
Br.art. 6419704
EAN 4012196206599
Br.art. / Tip
Širina
F u kN
kl. PJ: 1 Komad
1Komad
Komad
Opis
Zidna konzola i konzola nosača za srednja opterećenja sa zavarenom čeonom pločom.
Pričvršćivanje konzole na U-nosač od širine 400 mm pomoću šestouglog vijka kroz obe stranice nosača. Pri tom obavezno koristiti odgovarajuće odstojnike!
Tehnički podaci
Dimenzije
| Dužina | 50 mm |
|---|---|
| Širina | 110 mm |
| Visina | 60 mm |
| Dimenzija A | 50 mm |
| Dimenzija B | 110 mm |
| Dimenzija H | 60 mm |
Tehnički podaci
| Održavanje funkcionalnosti | da |
|---|---|
| Nerđajući čelik, nagrižen | ne |
| Oblast ugla min. | 90 mm |
| Oblast ugla maks. | 90 mm |
| Prečnik rupe | 11 mm |
| EPD-artikal | da |
| Varijanta | Zidna i konzola nosača |
| Usaglašeno sa ROHS | da |
| F u kN | 3 kN |
| Dimenzija | B110mm |
| Površina | vruće pocinkano utapanjem |
| Materijal | Čelik |
| Boja | cink |
| Serija proizvoda | AW 30 Series |
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
Kriva opterećenja sa dužinama konzole u mm
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|---|
| Packaging without plastic | да |
| CO2 otisak (GWP) od kolevke do kapije | 0,5485 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,5485 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Pribor za montažu
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (3)
Objašnjenja (5)
Sertifikati (1)
Uputstva i pomoć (4)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Varijante
Tip
Širina
F u kN
Boja
Br.art.
AW 30 11 FT
110
3
cink
6419704
AW 30 16 FT
160
3
cink
6419712
AW 30 21 FT
210
3
cink
6419720
AW 30 26 FT
260
3
cink
6419739
AW 30 31 FT
310
3
cink
6419747
AW 30 41 FT
410
3
cink
6419763
AW 30 51 FT
510
3
cink
6419798
AW 30 61 FT
610
3
cink
6419828
AW 30 71 FT
710
3
cink
6419836
AW 30 56 FT
560
3
cink
6419844
