Zidna i konzola nosača AW 55 FT
Tip AW 55 61 FT
Br.art. 6418635
EAN 4012196205035
Br.art. / Tip
Širina
F u kN
kl. PJ: 1 Komad
1Komad
Komad
Opis

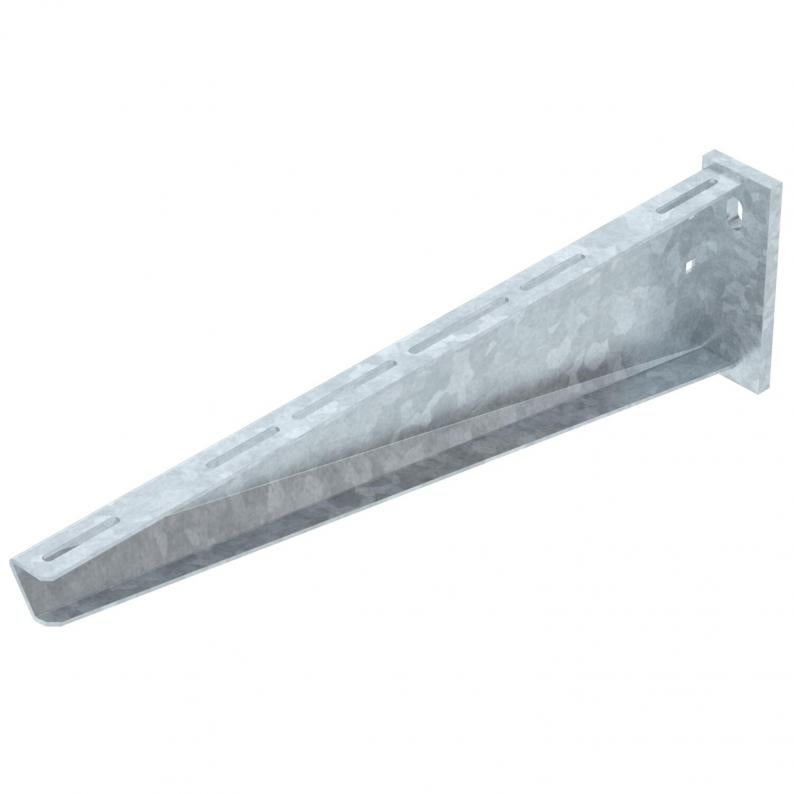

Zidna konzola i konzola nosača za velika opterećenja sa zavarenom čeonom pločom.
Pričvršćivanje konzole na U-nosač od širine 400 mm pomoću šestouglog vijka kroz obe stranice nosača. Pri tom obavezno koristiti odgovarajuće odstojnike!
Tehnički podaci
Dimenzije
| Dužina | 60 mm |
|---|---|
| Širina | 610 mm |
| Visina | 165 mm |
| Dimenzija A | 60 mm |
| Dimenzija B | 610 mm |
| Dimenzija H | 165 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Nerđajući čelik, nagrižen | ne |
| Oblast ugla min. | 90 mm |
| Oblast ugla maks. | 90 mm |
| Prečnik rupe | 13,5 mm |
| EPD-artikal | da |
| Varijanta | Zidna i konzola nosača |
| Usaglašeno sa ROHS | da |
| F u kN | 5,5 kN |
| Dimenzija | B610mm |
| Površina | vruće pocinkano utapanjem |
| Materijal | Čelik |
| Boja | cink |
| Serija proizvoda | AW 55 Series |
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
Kriva opterećenja sa dužinama konzole u mm
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 7,2761 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 7,2761 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Pribor za montažu
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (3)
Objašnjenja (5)
Sertifikati (1)
Uputstva i pomoć (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Varijante
Tip
Širina
F u kN
Boja
Br.art.
AW 55 21 FT
210
5,5
cink
6418554
AW 55 31 FT
310
5,5
cink
6418570
AW 55 41 FT
410
5,5
cink
6418597
AW 55 51 FT
510
5,5
cink
6418619
AW 55 56 FT
560
5,5
cink
6418627
AW 55 61 FT
610
5,5
cink
6418635
AW 55 71 FT
710
5,5
cink
6418651
AW 55 81 FT
810
5,5
cink
6418686
AW 55 91 FT
910
5,5
cink
6418708
AW 55 101 FT
1010
5,5
cink
6418724
