Zidna konzola AW 80
Tip AW 80 21 FT
Br.art. 6417752
EAN 4012196203475
Br.art. / Tip
Širina
F u kN
kl. PJ: 1 Komad
1Komad
Komad
Opis

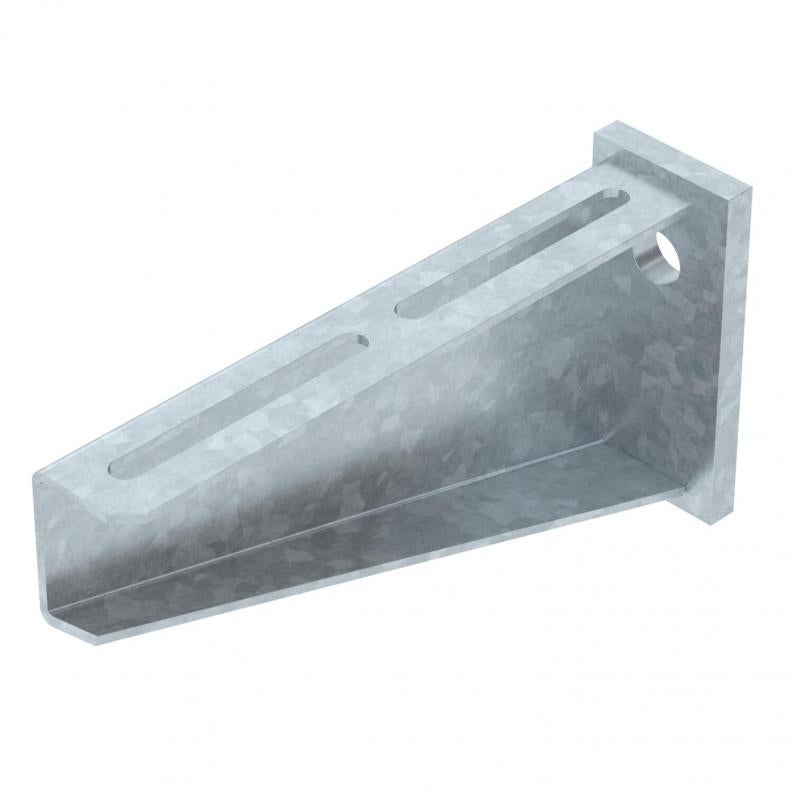

Zidna konzola za velika opterećenja sa zavarenom čeonom pločom.
Kod pričvršćivanja nosača i lestvičastih nosača kablova sa torban vijcima veličine M6, velike podloške naručiti posebno (rupe u konzoli 9 x ...).
Tehnički podaci
Dimenzije
| Dužina | 50 mm |
|---|---|
| Širina | 210 mm |
| Visina | 110 mm |
| Dimenzija A | 50 mm |
| Dimenzija B | 210 mm |
| Dimenzija H | 110 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Nerđajući čelik, nagrižen | ne |
| Oblast ugla min. | 90 mm |
| Oblast ugla maks. | 90 mm |
| Prečnik rupe | 17,5 mm |
| Varijanta | Zidna i konzola nosača |
| Usaglašeno sa ROHS | da |
| F u kN | 8 kN |
| Dimenzija | B210mm |
| Površina | vruće pocinkano utapanjem |
| Materijal | Čelik |
| Boja | cink |
| Serija proizvoda | AW 80 Series |
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
Kriva opterećenja sa dužinama konzole u mm
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 2,6672 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 2,6672 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Pribor za montažu
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (1)
Objašnjenja (5)
Sertifikati (1)
Uputstva i pomoć (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Varijante
Tip
Širina
F u kN
Br.art.
AW 80 21 FT
210
8
6417752
AW 80 31 FT
310
8
6417779
AW 80 41 FT
410
8
6417795
AW 80 51 FT
510
8
6417817
AW 80 61 FT
610
8
6417833
AW 80 71 FT
710
8
6417868
AW 80 81 FT
810
8
6417884
