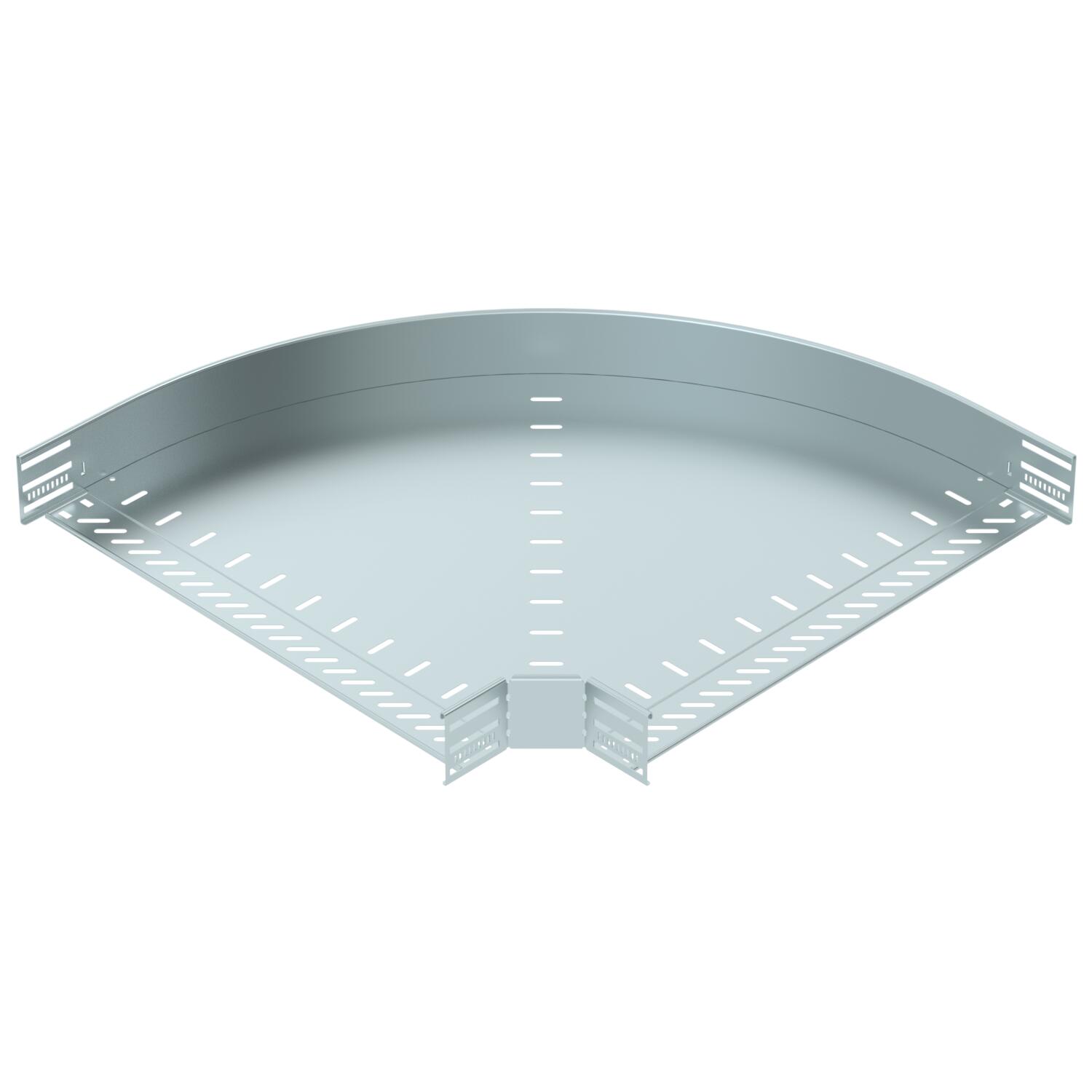

Krivina 90° 85 FS
Br.art. 6036710 | EAN 4012197343538
- Opis proizvoda
-
Opis proizvodaKrivina 90° za izradu horizontalnog grananja, fazonski komad za uskočne nosače kablova i nosače kablova za učvršćivanje zavrtnjima, bočna visina 85 mm. Montaža bez šrafova sa duplim stezaljkama ili navojnim spojem sa torban zavrtnjima FRS i kombinovanim navrtkama M6. Primenljivo u zatvorenom prostoru. Materijal za pričvršćivanje se mora naručiti posebno.
-
- Tehnički podaci
-
Tehnički podaci

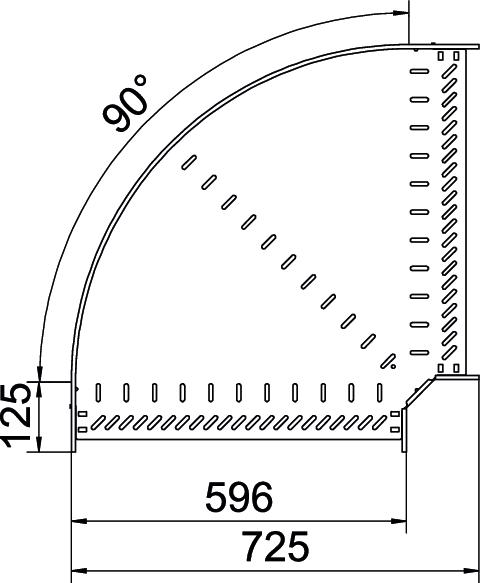

Bočne perforacije da Boja cink CO2 otisak (GWP) od kolevke do kapije 14,4922 kg CO2e / 1 Komad Debljina lima 1 mm Debljina materijala Podni lim 1 mm Debljina stranice 1,25 mm Dimenzija 85x600 Dimenzija B 600 mm Dimenzija r 50 mm Izvedba-za velike raspone ne Materijal Čelik Model Kruta krivina Montažna perforacija u podu da NATO otvor ne Nerđajući čelik, nagrižen ne Održavanje funkcionalnosti ne Površina hladno pocinkovano Preporučeni broj vijaka 20 St. Promena pravca horizontalno Sa poklopcem ne Savijanje (ugao) 90° Širina 600 mm Temperaturna oblast primene maks. 120 °C Temperaturna oblast primene min. -20 °C Varijanta spojnice integrisana spojnica Visina 85 mm Vrsta spojnice sistema nosača kablova pričvršćeno navojem/stegnuto - Svi tipovi
-
Sistemski pribor
Proizvodi Tip Br.art. Količina malo pakovanje

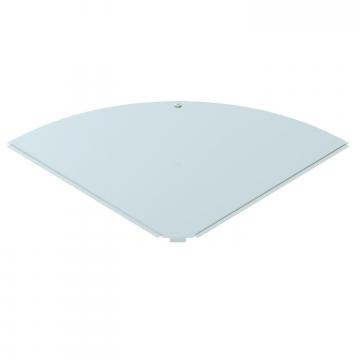

Poklopac krivine 90° FS
RBD 90 600 FS 6036912 1 Komad Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje
Dvostruka stezaljka za montažu fazonskog komada A2
DOP A2 6035998 10 Komad - Preuzimanja
-
