Lestvičasti nosač kablova za velike raspone WKLG 110 A2 6000 | 200 | 2 | ne

Lestvičasti nosač kablova za velike raspone WKLG 110 A2

Br.art. 6311202 | EAN 4012195037262

Br.art. / Tip

Dužina	6000 mm

Širina

Debljina stranice	2 mm

Održavanje funkcionalnosti	ne

Opis proizvoda

Opis proizvoda

Nosači kablova za velike raspone s perforiranom bočnom stranicom, bočne visine 110 mm. Pričvršćivanje kablova na nosač pomoću šelni tipa 2056

Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.

Prave spojnice tipa WRVL 110 naručuju se posebno, po potrebi.

Tehnički podaci

Tehnički podaci

Bočne perforacije	da
Boja	oplemenjeni čelik
CO2 otisak (GWP) od kolevke do kapije	28,2061 kg CO2e / 1 Metar
Debljina stranice	2 mm
Dimenzija	110x200x6000
Dimenzija B	200 mm
Dimenzija L	6000 mm
Dimenzija proreza prečke	17,00
Dimenzije	110x200
Dužina	6000 mm
Izvedba-za velike raspone	da
Korisni presek	186 cm²
Korisni presek	18600 mm²
Materijal	plemeniti čelik, nerđajući 1.4301
Nerđajući čelik, nagrižen	ne

Održavanje funkcionalnosti	ne
Površina	svetlo, naknadno obrađeno
Pričvršćivanje pregrade	kompletno zanitovano
Rastojanje među konzolama 3,0m	2,3 kN/m
Rastojanje među konzolama 3,5m	1,9 kN/m
Rastojanje među konzolama 4,0m	1,6 kN/m
Rastojanje među konzolama 4,5m	1,33 kN/m
Rastojanje među konzolama 5,0m	1,1 kN/m
Rastojanje među konzolama 6,0m	0,8 kN/m
Rastojanje među konzolama 7,0m	0,4 kN/m
Širina	200 mm
Varijanta bočne stranice	Profil (otvoren)
Varijanta prečki	Profil perforiran
Visina	110 mm

Tehnički podaci

Dijagram opterećenja Nosač kablova za velike raspone tipa WKLG 110

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Debljina stranice	Održavanje funkcionalnosti	Br.art.	Količina	malo pakovanje
WKLG 1120 A2	6000 mm	200 mm	2 mm	ne	6311202	m	6 m
WKLG 1130 A2	6000 mm	300 mm	2 mm	ne	6311206	m	6 m
WKLG 1140 A2	6000 mm	400 mm	2 mm	ne	6311210	m	6 m
WKLG 1150 A2	6000 mm	500 mm	2 mm	ne	6311214	m	6 m
WKLG 1160 A2	6000 mm	600 mm	2 mm	ne	6311218	m	6 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Poklopac sa obrtnom bravom A2	WDRL 1116 20 A2	6227360	m	3 m
Brza spojnica A2	WRVL 110 A2	6091229	Komad	2 Komad
Ugaona spojnica A2	WRWVK 110 A2	6091393	Komad	2 Komad

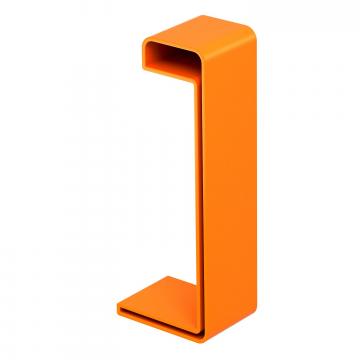

Zaštitna kapa	SKHW 110 OR	6310398	Par	20 Par
Zglobna spojnica A2	WRGV 110 A2	6091338	Komad	2 Komad
Pregrada 85 A2	TSG 85 A2	6062173	m	3 m
Krivina 90° 110 A2	WLB 90 112 A2	6312539	Komad	1 Komad
