LightningController Compact - MCF50 3+N/PE | 12,5 | da | 255 | IP20

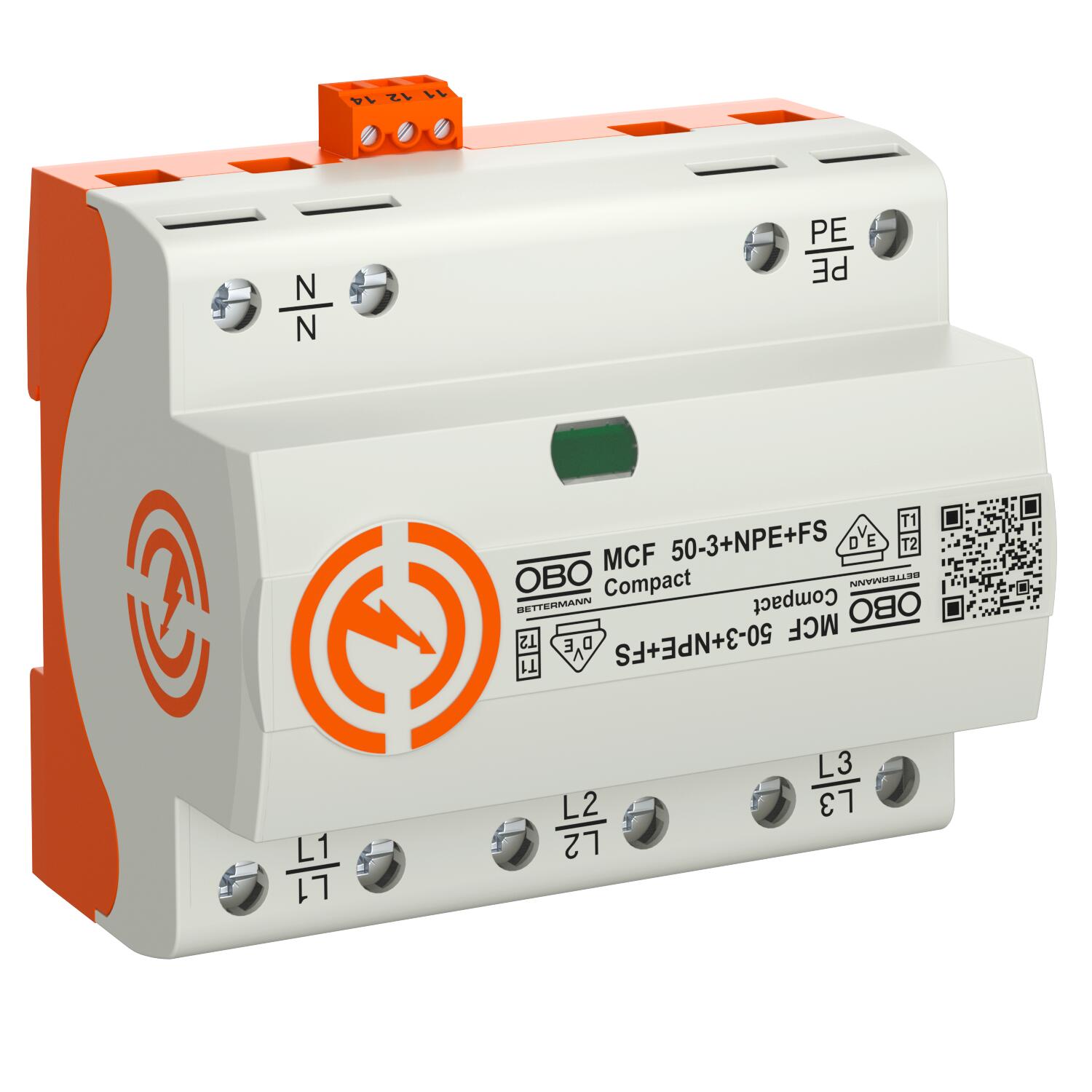

LightningController Compact - MCF50

Br.art. 5096979 | EAN 4012197477028

Br.art. / Tip	5096979 / MCF50-3+NPE+FS

Varijanta polova	3+N/PE

Udarni napon (10/350 μs)	12,5 kA

Daljinska signalizacija	da

Največi trajni napon AC	255 V

Vrsta zaštite	IP20

Opis proizvoda

Opis proizvoda

Kombinovani odvodnik, odvodnik struje tipa 1

• Zaštitni nivo <1,3 kV omogućava zaštitu uređaja

• Za izjednačavanje potencijala u gromobranskoj zaštiti prema VDE 0185-305 (IEC 62305)

• Kapacitet odvođenja struje groma 50 kA (10/350) po polu i do 150 kA (10/350) ukupno

• Sa gašenjemm zakasnele struje 25 kA Ipeak, predosiguranje odvodnika do 500 A gL/gG

• Pogodan za primenu u oblastima predbrojača prema VDEW-smernici

• Zatvoreno iskrište-odvodnik za primenu u razvodnim ormanima

Primena: Industrijska postrojenja i zgrade sa spoljnom gromobranskom zaštitom najviše klase I do IV.
Compact zaštitni uređaj

Tehnički podaci

Tehnički podaci

Broj el. polova	4
Daljinska signalizacija	da
Dimenzija	255V
Kontaktno vreme	<100 ns
Maks. prenaponska zaštita mreže	315 A
Maksimalna udarna struja odvođenja (8/20 μs)	50 kA
Maksimalna udarna struja odvođenja (8/20 μs) [L-N]	50 kA
Maksimalna udarna struja odvođenja (8/20 μs) [N-PE]	100 kA
Maksimalni preventivni osigurač	315 A
Materijal kućišta	PA UL 94 V-0
Način montaže	Torban šina 35 mm
Največi trajni napon AC	255 V
Najviša vrednost trajnog napona (L-N)	255 V
Najviša vrednost trajnog napona (N-PE)	255 V
Nominalna struja odvođenja (8/20 µs)	35 kA
Nominalna struja odvođenja (8/20 µs) [L-N]	35 kA
Nominalna struja odvođenja (8/20 µs) [N-PE]	100 kA
Nominalni napon AC (50 / 60 Hz)	230 V
Oblik mreže	TN-S, TT
Oblik mreže TN	da
Oblik mreže TN-C	ne
Oblik mreže TN-C-S	da
Oblik mreže TN-S	da

Oblik mreže TT	da
Obrtni momenat	5 Nm
Otpornost na kratke spojeve kod maks. prenaponske zaštite mreže	50 kA eff
Prag zaštite [L-N]	≤1,5
Signalizacija na uređaju	vizuelno
Sklopna snaga AC	250V/ 1,5A
Sklopna snaga DC	250V/ 0,1A
SPD prema EN 61643-11	Type 1+2+3
SPD prema IEC 61643-1	Class I+II+III
SPD prema UL 1449	Tip 4
Sposobnost gašenja struje kratkog spoja (eff) [N-PE]	50 kA
Temperaturna oblast primene maks.	80 °C
Temperaturna oblast primene min.	-40 °C
TOV-napon [L-N] - fail safe mode - 120 min	442 V
TOV-napon [L-N] - withstand mode - 5 s	440 V
TOV-napon [N-PE] - withstand mode - 200 ms	1200 V
Udarni napon (10/350 μs)	12,5 kA
Udarni napon (10/350) [ukupno]	50 kA
Usaglašeno sa ROHS	izuzeto
Varijanta polova	3+N/PE
Vlažnost vazduha maks.	95 %
Vlažnost vazduha min.	5 %
Vrsta zaštite	IP20

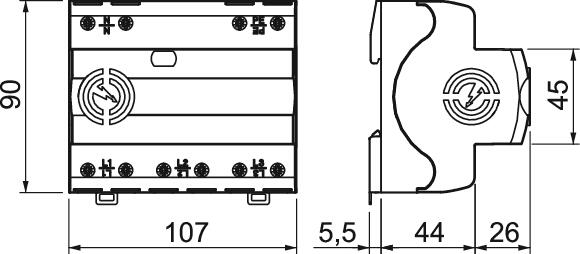

Dimenzije

Dužina	90 mm
Širina	107 mm

Visina	70 mm

Priključne mogućnosti

FM-kontakti	Izmenjivač
Odvodna struja (8/20 µs) [ukupna]	50 kA
Prečnik fleksibilnog provodnika (tankožilni) maks.	3 AWG
Prečnik fleksibilnog provodnika (tankožilni) maks.	25 mm²
Prečnik fleksibilnog provodnika (tankožilni) min.	1,5 mm²
Prečnik fleksibilnog provodnika (tankožilni) min.	16 AWG
Prečnik krutog provodnika (jedno-/višežilni) maks.	35 mm²
Prečnik krutog provodnika (jedno-/višežilni) maks.	2 AWG

Prečnik krutog provodnika (jedno-/višežilni) min.	1,5 mm²
Prečnik krutog provodnika (jedno-/višežilni) min.	16 AWG
Prečnik priključka FM-kleme maks.	1,5 mm²
Prečnik priključka FM-kleme maks.	16 AWG
Prečnik priključka FM-kleme min.	28 AWG
Prečnik priključka FM-kleme min.	0,5 mm²
Zajednički prag zaštite [L-PE]	2,5 kV
