Napomena: Ova stavka je ugašena.
Važeći artikal možete pronaći ovde: 1187220 / Lučna obujmica, N-stopa, 1-struka, plastično potisno korito; FT

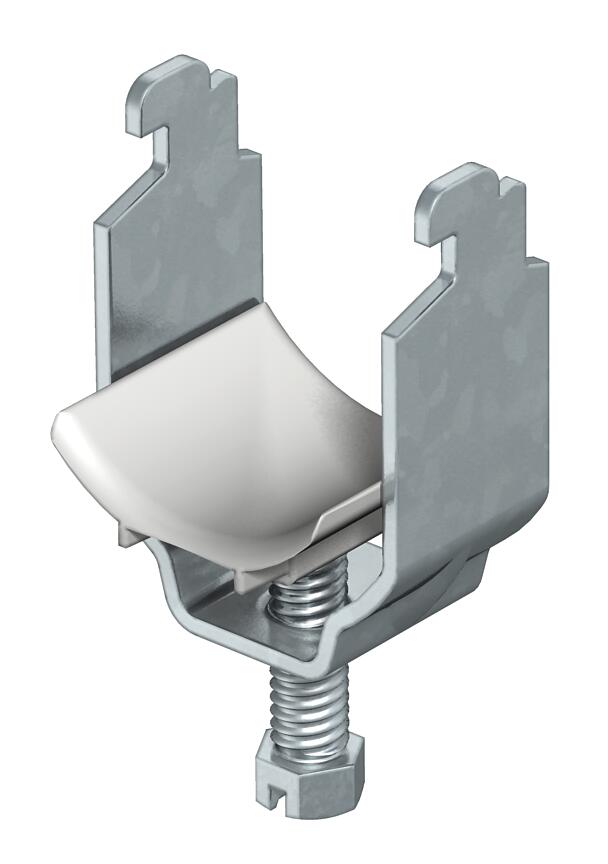

Lučna obujmica, 1-struka, plastična potisna kadica, FT
Br.art. 1163280 | EAN 4012195067573
- Opis proizvoda
-
Opis proizvodaOdgovara za sve C-profilne šine sa 11 - 12 mm širine proreza, najmanje 6,5 mm čiste unutrašnje visine i najmanje 18,5 mm čiste unutrašnje širine.
Obujmica i vijak od utapanjem pocinkovanog čelika.
Potisna kadica od polipropilena, svetlo sive boje RAL 7035, bez halogena.
Varijanta sa zavarivanjem i/ili kontra navrtkom za primenu pod otežanim uslovima kao i za osiguravanje od potresa, moguća na zahtev!
-
- Tehnički podaci
-
Tehnički podaci

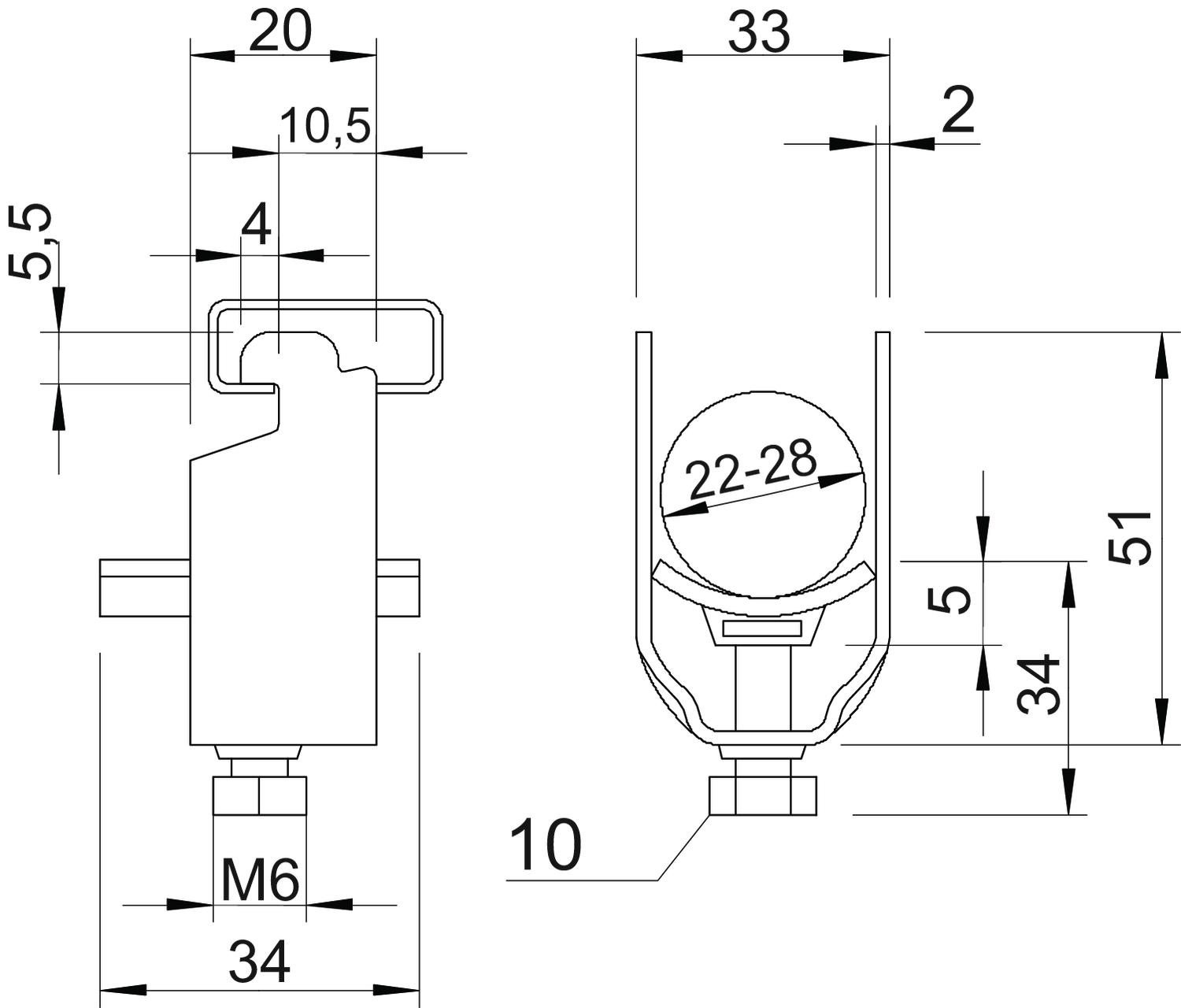

bez halogena da Broj kablova/cevi 1 CO2 otisak (GWP) od kolevke do kapije 0,1003 kg CO₂e / 1 Komad Dimenzija 22-28mm Dimenzija A 20 mm Dimenzija B 33 mm Dimenzija C 34 mm Dimenzija G (mm) M6 Dimenzija H 51 mm Dimenzija L 34 mm Dimenzija t 2 mm Dimenzija x 5 mm Dodatak materijal Čelik Dodatak površina toplo pocinkovano Kvalitet materijala korita Polipropilen Maks. Zatezni momenat 3 Nm Materijal Čelik Materijal korita Plastika Način montaže Profilna šina Otporno na udarce ne Površina vruće pocinkano utapanjem Sa kontrakoritom ne Sa metalnim koritom ne Sa plastičnim koritom da za 1 kabla D 34 za 1 kabla V 51 mm za 2 kabla H 84 mm za 2 kabla L 47 mm za 3 kabla D 59 mm za 3 kabla V 115 mm za prečnik cevi maks. 25 mm za prečnik cevi min. 25 mm za šine širine proreza (sa intervalom) maks. 12 mm za šine širine proreza (sa intervalom) min. 11 mm Zatezna oblast D maks. 28 mm Zatezna oblast D min. 22 mm - Svi tipovi
-
Svi tipovi
- Preuzimanja
-
Informativni list 2056N 28 FT / 1163280 , 0.22MB , pdfEU izjava o usaglašenosti 2056N 28 FT / 1163280 , 0.13MB , pdfREACH Izjava o usaglašenosti 2056N 28 FT / 1163280 , 0.12MB , pdfRoHS Izjava o usaglašenosti 2056N 28 FT / 1163280 , 0.12MB , pdf
