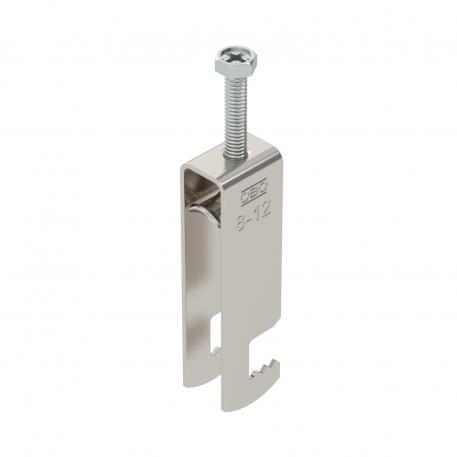

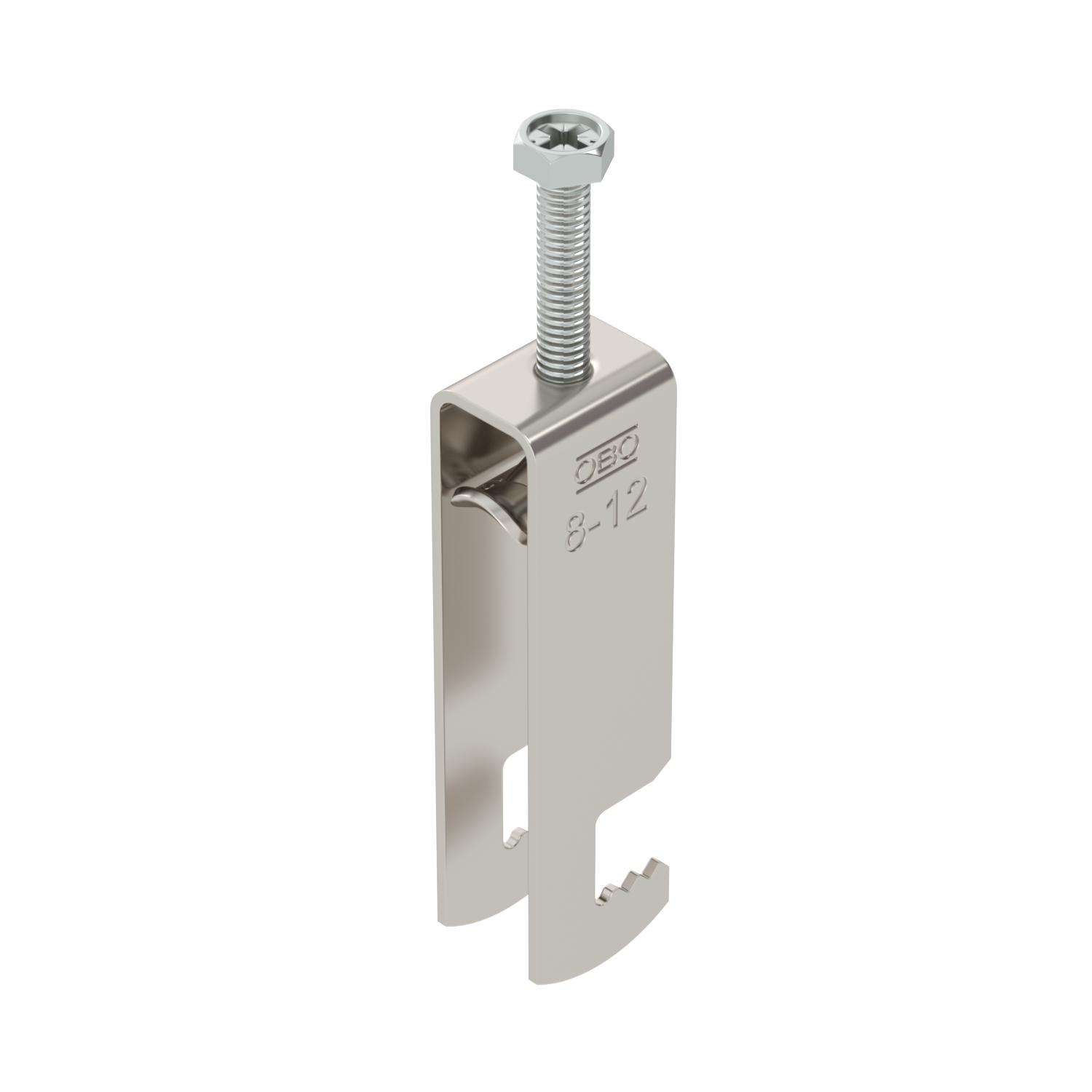

Lučna obujmica 2056, F-stopa, 3-struka, metalno pritisno korito, FT
Br.art. 1188215 | EAN 4012197405212
- Opis proizvoda
-
Opis proizvodaLučna obujmica sa F-stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla. Za vertikalnu i horizontalnu montažu 3 pojedinačna kabla na ravan profil. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Više kablova treba odvojiti dvostrukim koritom. Preporučuje se upotreba kontrakadice
-
- Tehnički podaci
-
Tehnički podaci

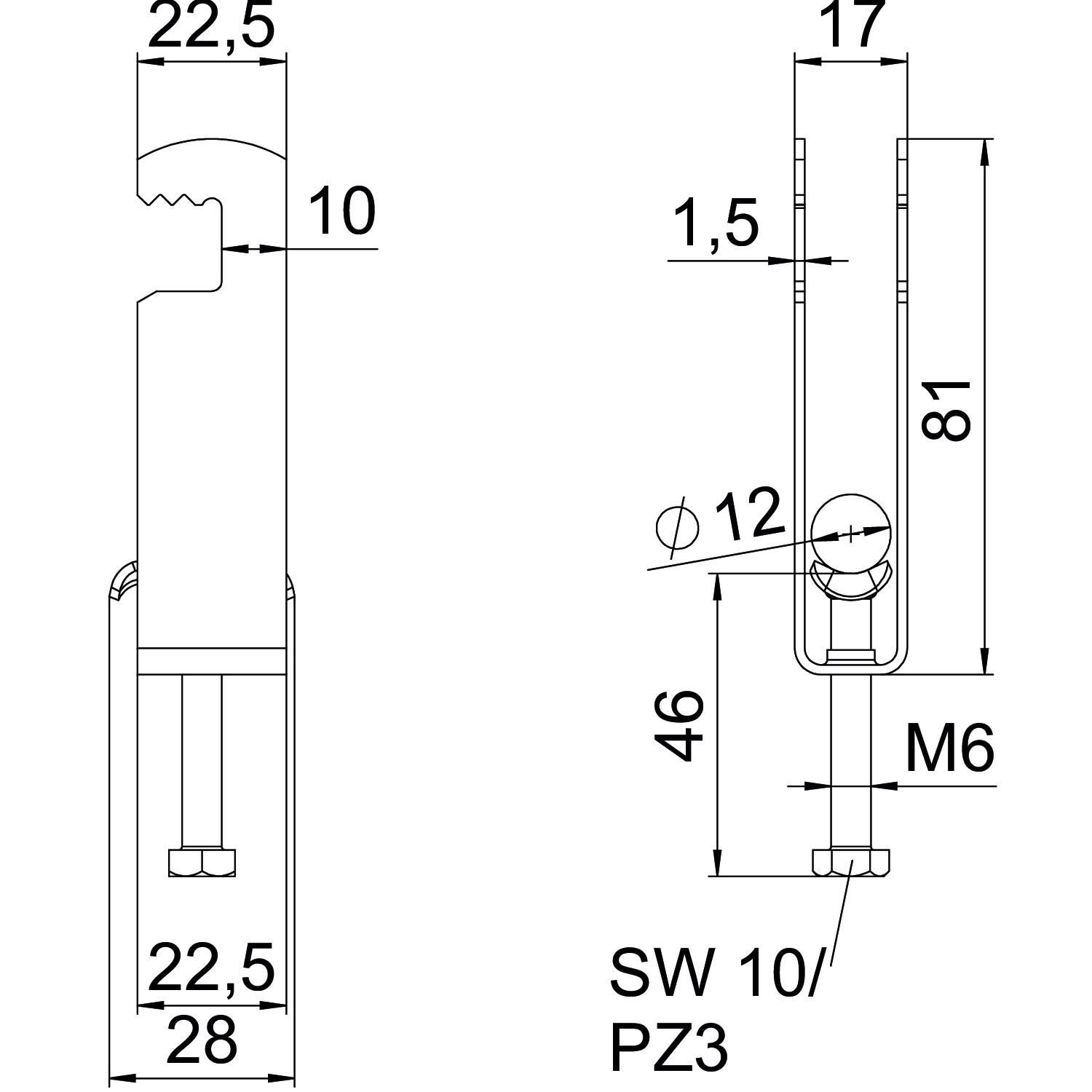

bez halogena da Broj kablova/cevi 3 CO2 otisak (GWP) od kolevke do kapije 0,176 kg CO2e / 1 Komad Debljina lima 1,5 mm Dimenzija 8-12mm Dimenzija A 22,5 mm Dimenzija B 17 mm Dimenzija C 28 mm Dimenzija G (mm) M6 Dimenzija H 81 mm Dimenzija L 46 mm Dimenzija t 1,5 mm Dodatak materijal Čelik Dodatak površina toplo pocinkovano Dužina 22,5 mm Dužina spoljne dimenzije 28 mm Maks. Zatezni momenat 3 Nm Materijal Čelik Način montaže ravan profil Navoj M6 Površina vruće pocinkano utapanjem Sa metalnim koritom da Širina 17 mm Širina proreza 10 mm Visina 81 mm za prečnik cevi maks. 12 mm za prečnik cevi min. 8 mm Zatezna oblast D maks. 12 mm Zatezna oblast D min. 8 mm - Svi tipovi
- Preuzimanja
-
Informativni list BS-F3-M-12 FT / 1188215 , 0.18MB , pdfEU izjava o usaglašenosti BS-F3-M-12 FT / 1188215 , 0.13MB , pdfUK Izjava o usaglašenosti BS-F3-M-12 FT / 1188215 , 0.09MB , pdfUputstvo za montažu Clamp clip F foot, metal , 2.98MB , pdf
