Lučna obujmica 2056, F-stopa, 3-struka, plastično pritisno korito, FT
Br.art. 1188207 | EAN 4012197405175
- Opis proizvoda
-

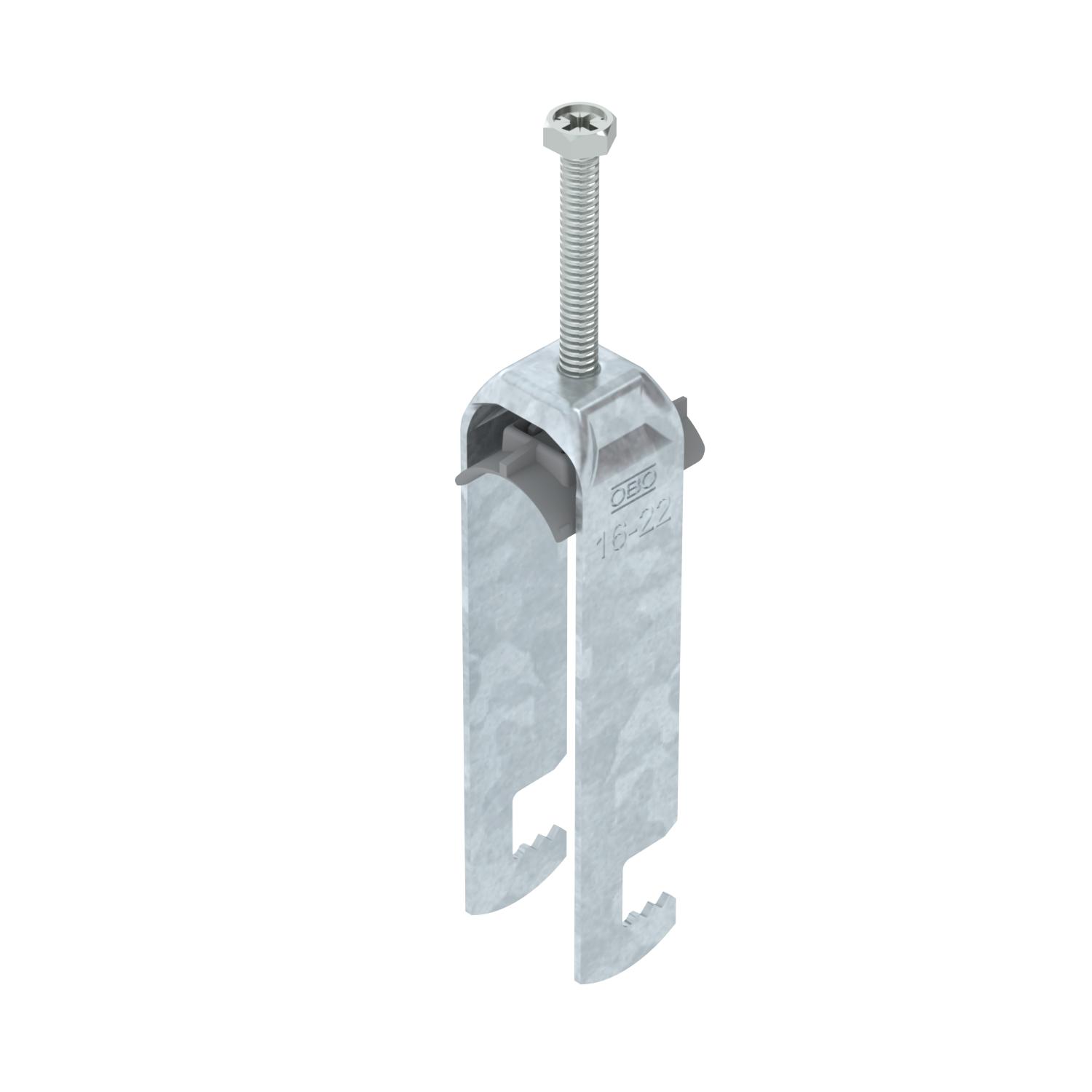

Opis proizvodaLučna obujmica sa F-stopom, plastično pritisno korito od polipropilena. Za vertikalnu i horizontalnu montažu 3 pojedinačna kabla na ravan profil. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Više kablova treba odvojiti dvostrukim koritom. Preporučuje se upotreba kontrakadice
-
- Tehnički podaci
-
Tehnički podaci

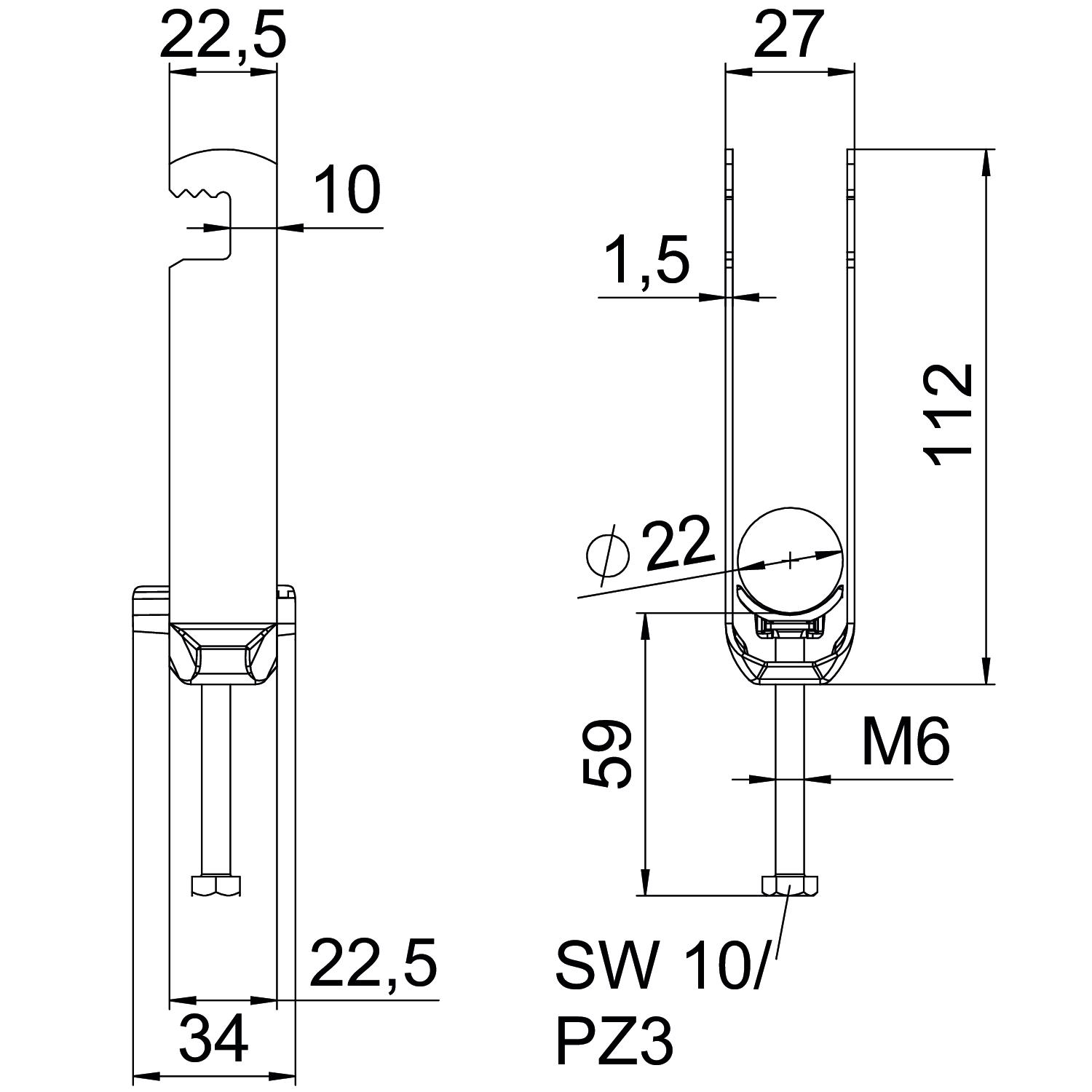

bez halogena da Broj kablova/cevi 3 CO2 otisak (GWP) od kolevke do kapije 0,2081 kg CO2e / 1 Komad Debljina lima 1,5 mm Dimenzija 16-22mm Dimenzija A 22,5 mm Dimenzija B 27 mm Dimenzija C 34 mm Dimenzija G (mm) M6 Dimenzija H 112 mm Dimenzija L 59 mm Dimenzija t 1,5 mm Dodatak materijal Čelik Dodatak površina toplo pocinkovano Dužina 22,5 mm Dužina spoljne dimenzije 34 mm Maks. Zatezni momenat 3 Nm Materijal Čelik Način montaže ravan profil Navoj M6 Površina vruće pocinkano utapanjem Sa plastičnim koritom da Širina 27 mm Širina proreza 10 mm Visina 112 mm za prečnik cevi maks. 22 mm za prečnik cevi min. 16 mm Zatezna oblast D maks. 22 mm Zatezna oblast D min. 16 mm - Svi tipovi
- Preuzimanja
-
Informativni list BS-F3-K-22 FT / 1188207 , 0.19MB , pdfEU izjava o usaglašenosti BS-F3-K-22 FT / 1188207 , 0.13MB , pdfUK Izjava o usaglašenosti BS-F3-K-22 FT / 1188207 , 0.09MB , pdfUputstvo za montažu Clamp clip F foot, plastic , 2.74MB , pdf
