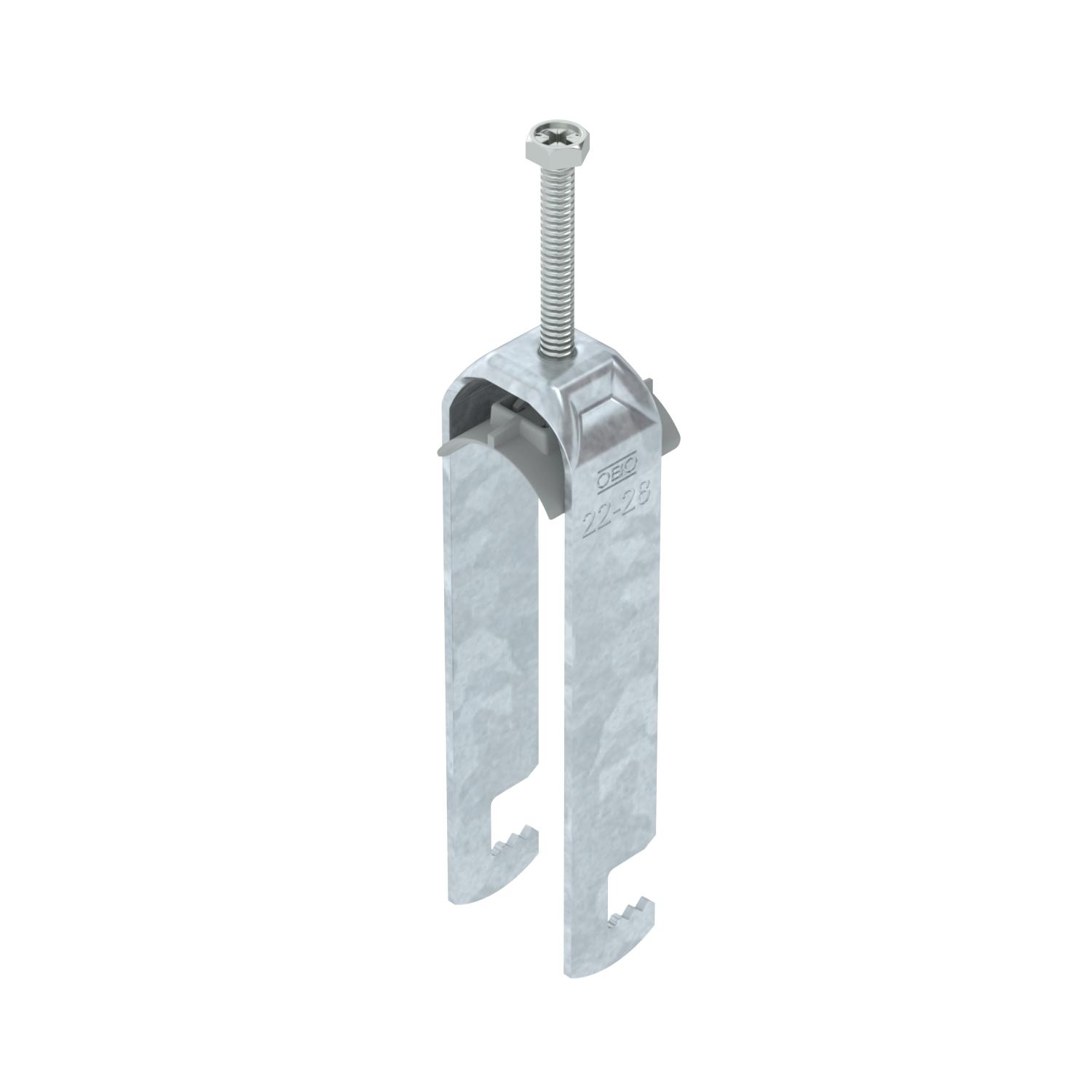

Lučna obujmica 2056, F-stopa, 3-struka, plastično pritisno korito, FT
Br.art. 1188210 | EAN 4012197405199
- Opis proizvoda
-
Opis proizvodaLučna obujmica sa F-stopom, plastično pritisno korito od polipropilena. Za vertikalnu i horizontalnu montažu 3 pojedinačna kabla na ravan profil. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Više kablova treba odvojiti dvostrukim koritom. Preporučuje se upotreba kontrakadice
-
- Tehnički podaci
-
Tehnički podaci

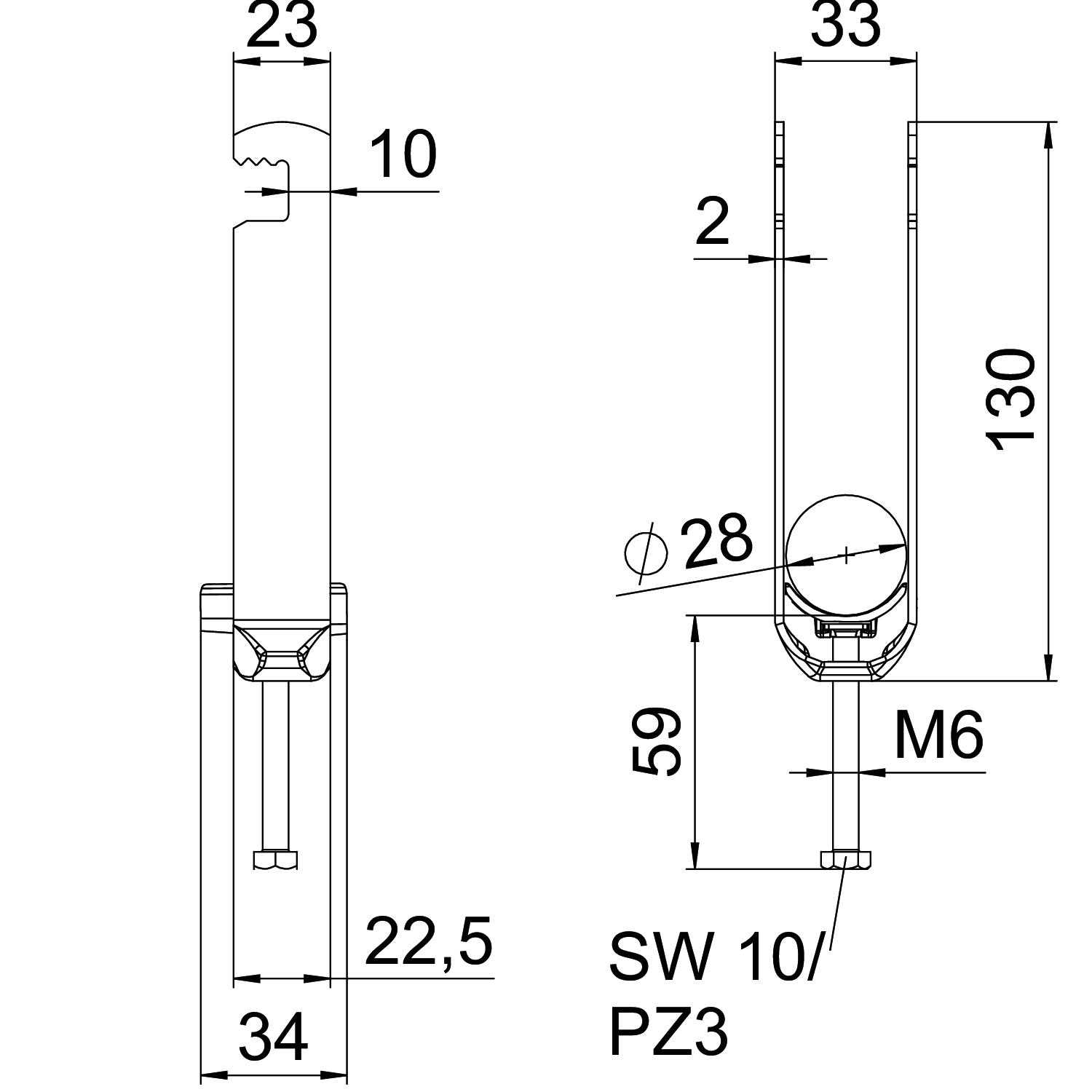

bez halogena da Broj kablova/cevi 3 CO2 otisak (GWP) od kolevke do kapije 0,2974 kg CO2e / 1 Komad Debljina lima 2 mm Dimenzija 22-28mm Dimenzija A 22,5 mm Dimenzija B 33 mm Dimenzija C 34 mm Dimenzija G (mm) M6 Dimenzija H 130 mm Dimenzija L 59 mm Dimenzija t 2 mm Dodatak materijal Čelik Dodatak površina toplo pocinkovano Dužina 22,5 mm Maks. Zatezni momenat 3 Nm Materijal Čelik Način montaže ravan profil Navoj M6 Površina vruće pocinkano utapanjem Sa plastičnim koritom da Širina 33 mm Širina proreza 10 mm Visina 130 mm za prečnik cevi maks. 28 mm za prečnik cevi min. 22 mm Zatezna oblast D maks. 28 mm Zatezna oblast D min. 22 mm - Svi tipovi
- Preuzimanja
-
Informativni list BS-F3-K-28 FT / 1188210 , 0.19MB , pdfEU izjava o usaglašenosti BS-F3-K-28 FT / 1188210 , 0.13MB , pdfUK Izjava o usaglašenosti BS-F3-K-28 FT / 1188210 , 0.09MB , pdfUputstvo za montažu Clamp clip F foot, plastic , 2.74MB , pdf
