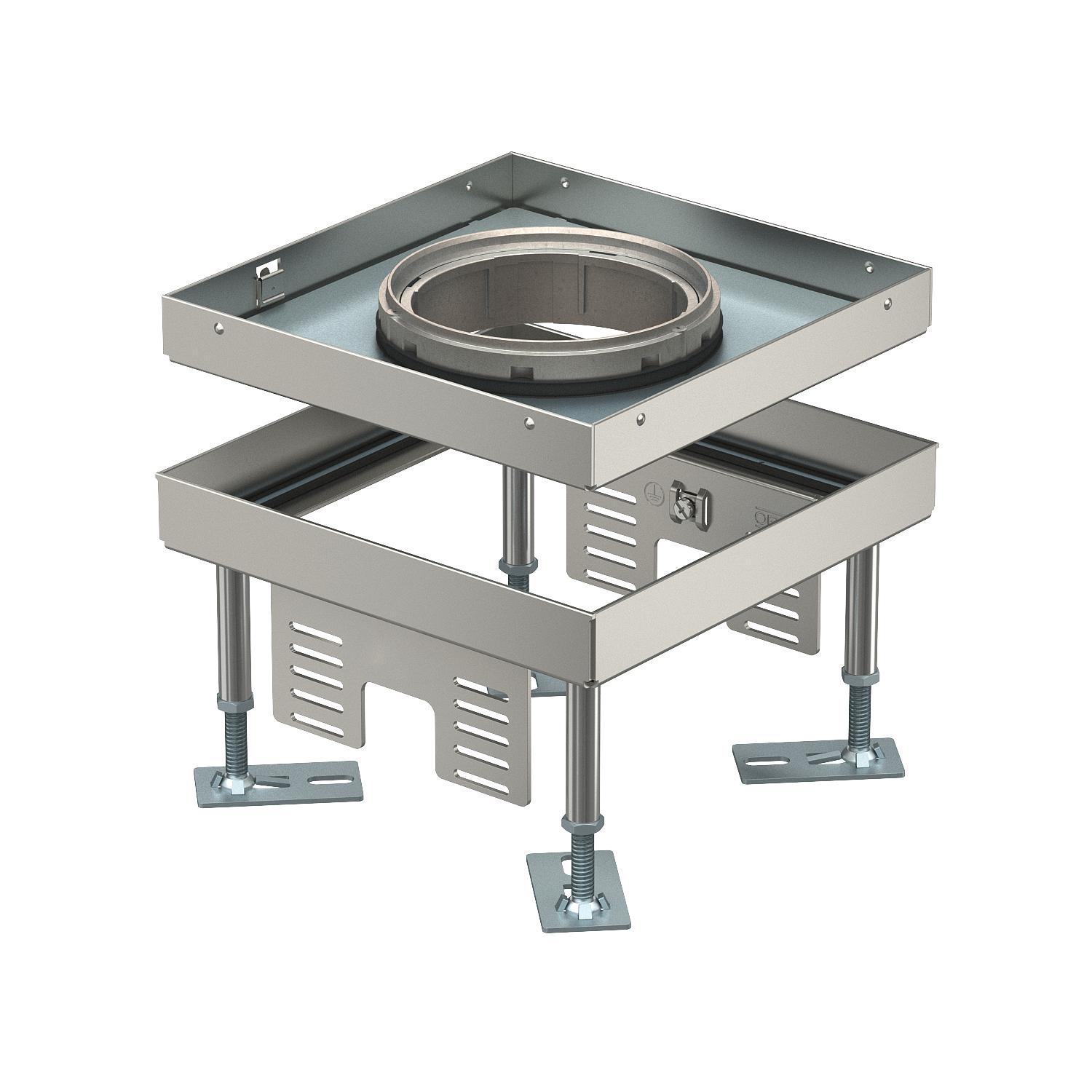

Metalne podne kutije sa nivelacijom za Tubus, RKFN, nerđajući čelik

Br.art. 7408960 | EAN 4012197278137

4
Opis proizvoda
Opis proizvoda
Nivelirajuća kvadratna kazeta za tubus, veličine 4, za ugradnju elektroelemenata u sustavima podnih kanala, dvostruke i šuplje podove sa suhim ili mokrim održavanjem u zatvorenom prostoru. Klasa zaštite: IP Ks5.
Za ugradnju 2 univerzalna nosača UT3 za 4 pojedinačna instalaciona uređaja sa nosećim prstenom/nosećim držačem ili 6 Modul 45® uređaja. Mogu da se instaliraju 2 poklopca APMT2. Tubus nije uključena u isporuku.
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • Vrsta zaštite IP 55
  • CO₂ footprint (PCF)
  • Packaging made entirely from recycled cardboard
Tehnički podaci

Tehnički podaci

Broj izlaza za provodnike 1
Broj univerzalnih nosača 2 x UT3
Broj uređaja koji mogu da se ugrade 6
CO2 otisak (GWP) od kolevke do kapije 15,8564 kg CO2e / 1 Komad
Debljina podne obloge 20 mm

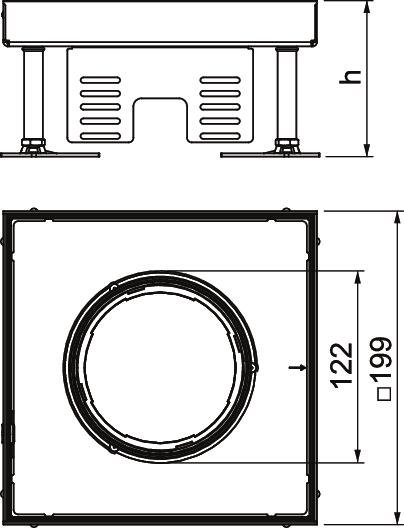

Dimenzija 199x199x100
Dimenzija h 105 mm
Dozvole VDE
Dužina 199 mm
Dužina ugradne dimenzije 201 mm
Izrez u podu/montažni otvor 201x201
Materijal Oplemenjeni čelik, nerđajući
Nivelaciona oblast maks. 150 mm
Nivelaciona oblast min. 105 mm
Nominalna veličina za ugradne jedinice 4
Nosač uređaja za montažu kutija za uređaje ne
Održavanje poda mokro
Odvojivo ne
Pogoduje za ugradnju u duple podove da
Pogoduje za ugradnju u ošupljene podove da
Širina 199 mm
Širina ugradne dimenzije 201 mm
Standard EN 50085-2-2
Stepen zaštite IK-kod IK10
Tip ugradnog sistema UT3
Ugradna dubina 105 mm
Varijanta kvadratno
Varijanta izlaza za provodnik Upusni tubus
Varijanta za velika opterećenja ne
Vertikalno opterećenje, mala površina do 3.000 N
Vertikalno opterećenje, velika površina do 5.000 N
Visina 105 mm
Visina poda maks. 150 mm
Visina poda min. 105 mm
Vrsta zaštite (IP) u korišćenom stanju IP20
Vrsta zaštite (IP) u nekorišćenom stanju IP55
Svi tipovi

Svi tipovi

Tip Visina poda min. Visina poda maks. Debljina podne obloge Dimenzija h Nominalna veličina za ugradne jedinice Br.art. Količina malo pakovanje
RKFN3 4 VS 20 105 mm 150 mm 20 mm 105 mm 4 7408960
1 Komad
RKFN3 4 VS 25 110 mm 155 mm 25 mm 110 mm 4 7408962
1 Komad
Dodatna oprema

Sistemski pribor

Proizvodi Tip Br.art. Količina malo pakovanje
Element za nivelaciju RKNEV2 Element za nivelaciju RKNEV2 RK NEV2 110 7405815
1 Jedinica pakovanja
Tubus s limenim poklopcem, s lučnom ručkom, za kasete okvira i metalne podne kutije sa nivelacijom Tubus s limenim poklopcem, s lučnom ručkom, za kasete okvira i metalne podne kutije sa nivelacijom TUK2 GV 7428140
1 Komad
Papučica za zvučnu izolaciju Papučica za zvučnu izolaciju SRS 4 7405798
4 Komad
Montažni poklopac 350 nominalne veličine 4 Montažni poklopac 350 nominalne veličine 4 DUG 350-3 4 7400505
1 Komad
Univerzalni nosač UT3, sa poklopcem za Modul 45® uređaje, sistemska dužina 165 mm Univerzalni nosač UT3, sa poklopcem za Modul 45® uređaje, sistemska dužina 165 mm UT3 45 3 7408723
1 Komad
Preuzimanja

Preuzimanje

EU izjava o usaglašenosti RKFN3 4 VS 20 / 7408960 , 0.18MB , pdf
Preuzimanje

Za ovaj proizvod nema tenderskih specifikacija na raspolaganju
