Metalne podne kutije sa nivelacijom za Tubus, RKFN, nerđajući čelik 110 | 155 | 25 | 110 | 4

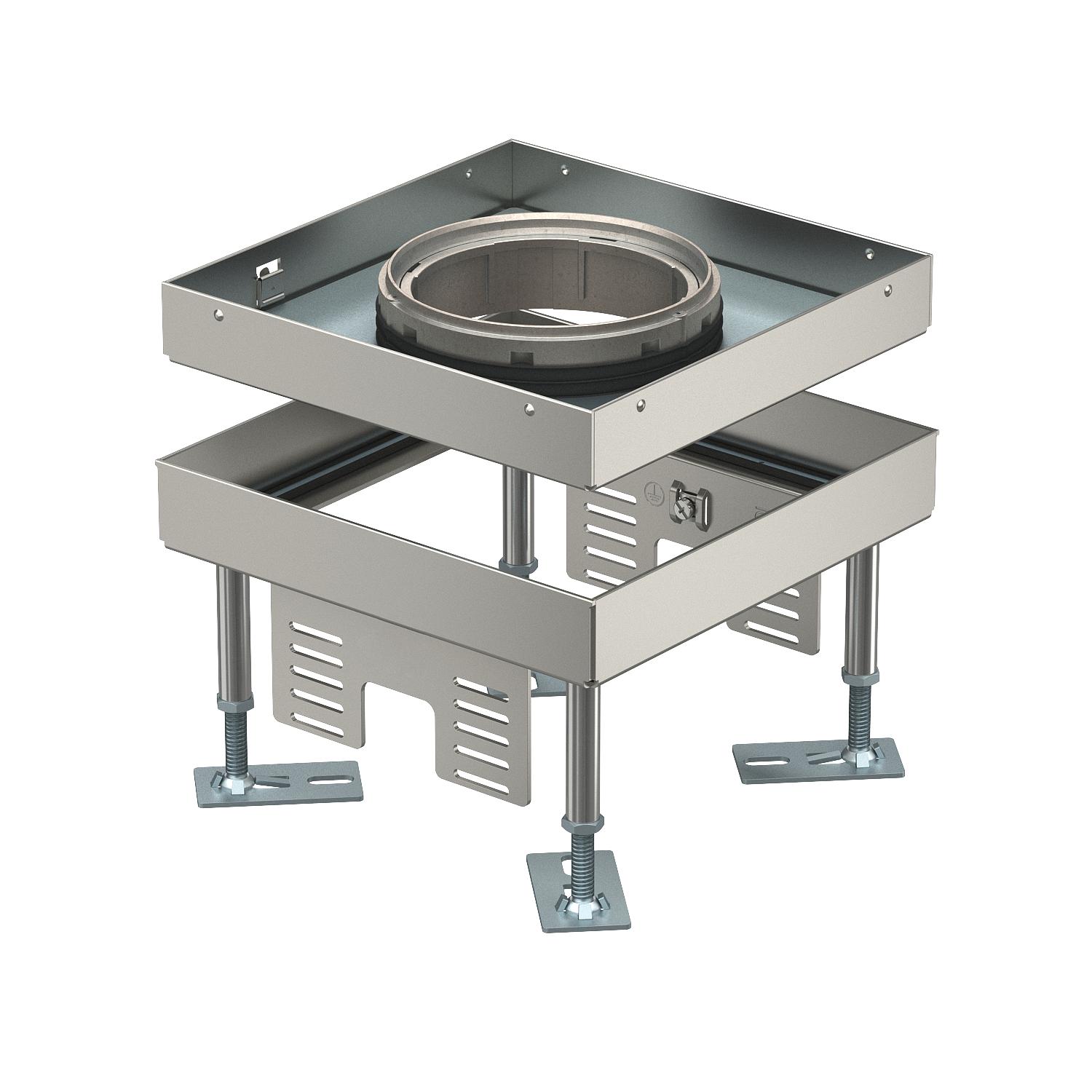

Metalne podne kutije sa nivelacijom za Tubus, RKFN, nerđajući čelik

Br.art. 7408962 | EAN 4012197278144

Br.art. / Tip

Visina poda min.

Visina poda maks.

Debljina podne obloge

Dimenzija h

Nominalna veličina za ugradne jedinice	4

Opis proizvoda

Opis proizvoda

Nivelirajuća kvadratna kazeta za tubus, veličine 4, za ugradnju elektroelemenata u sustavima podnih kanala, dvostruke i šuplje podove sa suhim ili mokrim održavanjem u zatvorenom prostoru. Klasa zaštite: IP Ks5.
Za ugradnju 2 univerzalna nosača UT3 za 4 pojedinačna instalaciona uređaja sa nosećim prstenom/nosećim držačem ili 6 Modul 45® uređaja. Mogu da se instaliraju 2 poklopca APMT2. Tubus nije uključena u isporuku.

Tehnički podaci

Tehnički podaci

Broj izlaza za provodnike	1
Broj univerzalnih nosača	2 x UT3
Broj uređaja koji mogu da se ugrade	6
Debljina podne obloge	25 mm
Dimenzija	199x199x105
Dozvole	VDE
Dužina ugradne dimenzije	201 mm
Izrez u podu/montažni otvor	201x201
Materijal	Oplemenjeni čelik, nerđajući
Nivelaciona oblast maks.	155 mm
Nivelaciona oblast min.	110 mm
Nominalna veličina za ugradne jedinice	4
Nosač uređaja za montažu kutija za uređaje	ne
Održavanje poda	mokro
Odvojivo	ne
Pogoduje za ugradnju u duple podove	da
Pogoduje za ugradnju u ošupljene podove	da

Serija proizvoda	RKFN
Širina ugradne dimenzije	201 mm
Standard	EN 50085-2-2
Stepen zaštite IK-kod	IK10
Tip ugradnog sistema	UT3
Ugradna dubina	110 mm
Usaglašeno sa ROHS	izuzeto
Varijanta	kvadratno
Varijanta izlaza za provodnik	Upusni tubus
Varijanta za velika opterećenja	ne
Vertikalno opterećenje, mala površina	do 3.000 N
Vertikalno opterećenje, velika površina	do 5.000 N
Visina poda maks.	155 mm
Visina poda min.	110 mm
Vrsta zaštite (IP) u korišćenom stanju	IP20
Vrsta zaštite (IP) u nekorišćenom stanju	IP55

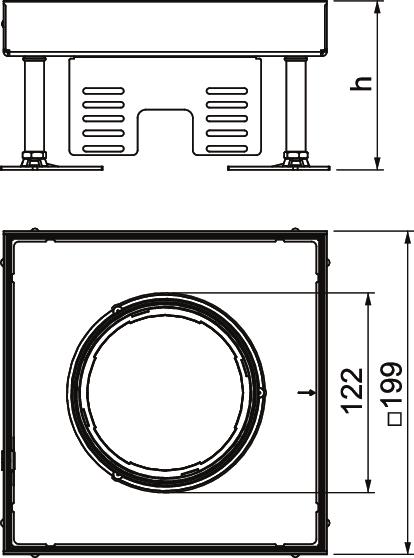

Dimenzije

Dimenzija h	110 mm
Dužina	199 mm

Širina	199 mm
Visina	110 mm

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolevke do kapije	16,3325 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	16,3325 kg CO₂e
Declared Unit	Units

Declared Unit Quantity	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Svi tipovi

Svi tipovi

Tip	Visina poda min.	Visina poda maks.	Debljina podne obloge	Dimenzija h	Nominalna veličina za ugradne jedinice	Br.art.	Količina	malo pakovanje
RKFN3 4 VS 20	105 mm	150 mm	20 mm	105 mm	4	7408960	Komad	1 Komad
RKFN3 4 VS 25	110 mm	155 mm	25 mm	110 mm	4	7408962	Komad	1 Komad

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Element za nivelaciju RKNEV2	RK NEV2 110	7405815	Jedinica pakovanja	1 Jedinica pakovanja
Tubus s limenim poklopcem, s lučnom ručkom, za kasete okvira i metalne podne kutije sa nivelacijom	TUK2 GV	7428140	Komad	1 Komad
Papučica za zvučnu izolaciju	SRS 4	7405798	Komad	4 Komad
Montažni poklopac 350 nominalne veličine 4	DUG 350-3 4	7400505	Komad	1 Komad
Univerzalni nosač UT3, sa poklopcem za Modul 45® uređaje, sistemska dužina 165 mm	UT3 45 3	7408723	Komad	1 Komad
