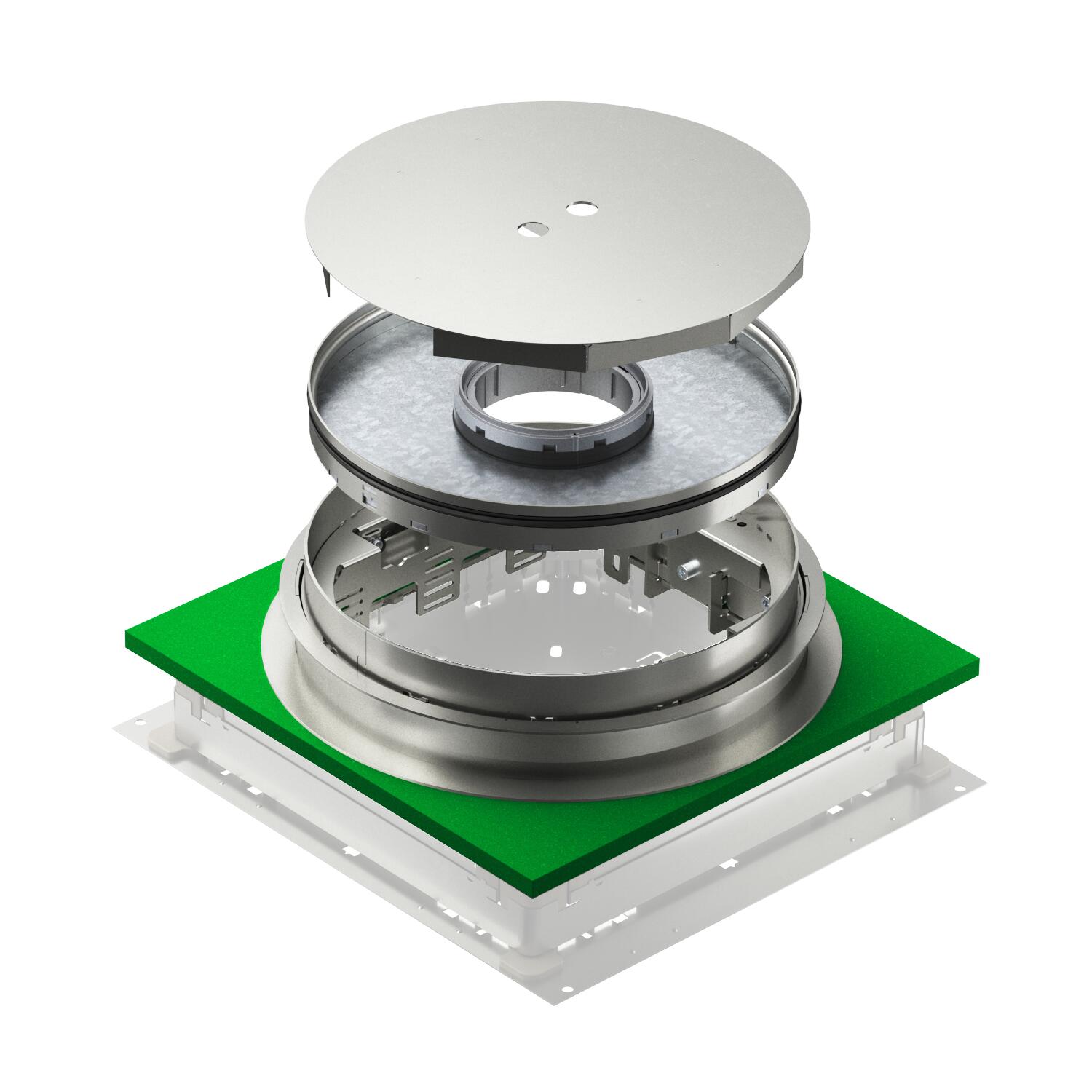

Metalne podne kutije sa nivelacijom za Tubus, RKFNUZD3, nerđajući čelik
Br.art. 7409497 | EAN 4012197378387
- Opis proizvoda
-
Opis proizvodaOkrugle metalne podne kutije sa nivelacijom i mogućnosti odvajanja pogodne su za ugradnju uređaja u ravni sa podom u podno kućište UGD-3. U zavisnosti od varijante, pogoduju za podove sa suvim, mokrim i vlažnim održavanjem. Metalna podna kutija oslanja se na pričvrsni ugaonik koji je fiksiran u gornjem ramu kućišta, preko kog metalna podna kutija može da se podešava i prema gornjoj ivici podne obloge. Preko pričvrsnog ugaonika, metalna podna kutija može da se odvoji od donjeg sloja poda. Podno kućište mora da raspolaže odgovarajućim ugradnim otvorom i iz tog razloga potreban mu je adaptacioni poklopac sa odgovarajućim ugradnim otvorom. Metalne podne kutije napravljene su od oplemenjenog čelika ili mesinga. Sve metalne podne kutije sadrže 4 mm debelu ploču od čeličnog lima kako bi sigurno preuzele opterećenja na frekventnim mestima. Metalne podne kutije prave se za različite debljine podnih obloga od 20 i 25 mm.
Nivellierbare Kassette mit Tubus. Für den Einbau von 3 Universalträgern UT4 für 9 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 12 Modul 45®-Geräte. Im Lieferumfang enthalten sind ein Estrichschutzdeckel aus Aluminium (überschleifbar), ein passender Montagedeckel zur Fixierung des Kassetten-Schalkörpers und eine ISO-Schürze zur Entkopplung von der Unterflur-Anschlussdose.
-
- Tehnički podaci
-
Tehnički podaci

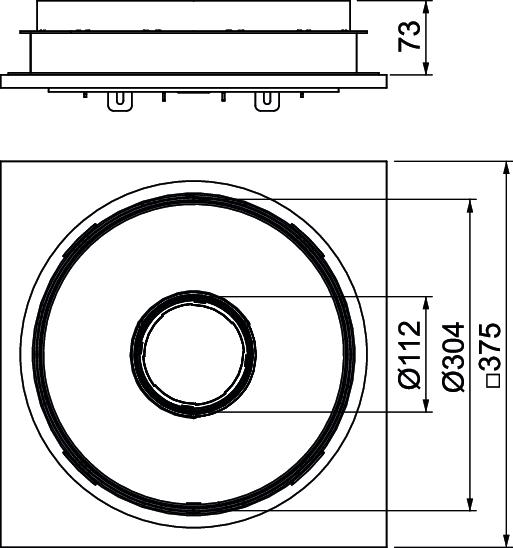

Broj izlaza za provodnike 1 Broj univerzalnih nosača 3 x UT4 Broj uređaja koji mogu da se ugrade 12 Debljina podne obloge 25 mm Dimenzija Ø304x85 Dozvole VDE Materijal plemeniti čelik, nerđajući 1.4301 Nivelaciona oblast maks. 113 mm Nivelaciona oblast min. 73 mm Nominalna veličina za ugradne jedinice R9 Nosač uređaja za montažu kutija za uređaje ne Održavanje poda mokro Odvojivo da Pogoduje za ugradnju u duple podove ne Pogoduje za ugradnju u ošupljene podove ne Standard EN 50085-2-2 Stepen zaštite IK-kod IK10 Tip ugradnog sistema UT4 Ugradna dubina 140 mm Varijanta okruglo Varijanta izlaza za provodnik Upusni tubus Varijanta za velika opterećenja ne Vertikalno opterećenje, mala površina do 3.000 N Vertikalno opterećenje, velika površina do 5.000 N Visina 85 mm Visina betonske košuljice maks. 113 mm Visina betonske košuljice min. 73 mm Visina poda min. 140 mm Vrsta zaštite (IP) u korišćenom stanju IP20 Vrsta zaštite (IP) u nekorišćenom stanju IP44 - Svi tipovi
- Preuzimanja
-
Uputstvo za montažu Terrazzo cassette, round , 0.55MB , pdf
