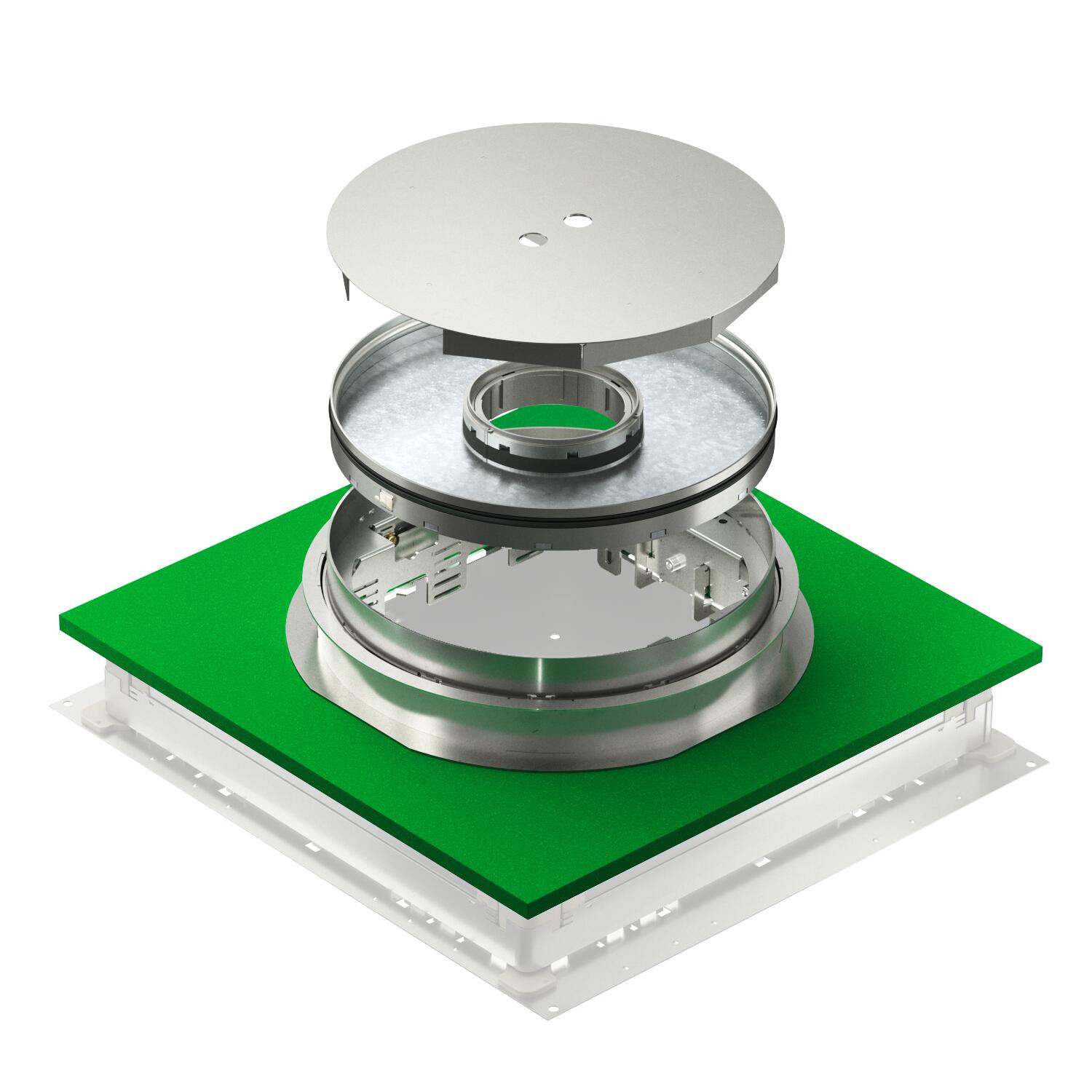

Metalne podne kutije sa nivelacijom za Tubus, RKFNUZD3, nerđajući čelik
Br.art. 7409651 | EAN 4012197439446
- Opis proizvoda
-
Opis proizvodaOkrugle metalne podne kutije sa nivelacijom i mogućnosti odvajanja pogodne su za ugradnju uređaja u ravni sa podom u podno kućište UGD-3. U zavisnosti od varijante, pogoduju za podove sa suvim, mokrim i vlažnim održavanjem. Metalna podna kutija oslanja se na pričvrsni ugaonik koji je fiksiran u gornjem ramu kućišta, preko kog metalna podna kutija može da se podešava i prema gornjoj ivici podne obloge. Preko pričvrsnog ugaonika, metalna podna kutija može da se odvoji od donjeg sloja poda. Podno kućište mora da raspolaže odgovarajućim ugradnim otvorom i iz tog razloga potreban mu je adaptacioni poklopac sa odgovarajućim ugradnim otvorom. Metalne podne kutije napravljene su od oplemenjenog čelika ili mesinga. Sve metalne podne kutije sadrže 4 mm debelu ploču od čeličnog lima kako bi sigurno preuzele opterećenja na frekventnim mestima. Metalne podne kutije prave se za različite debljine podnih obloga od 20 i 25 mm.
Height-adjustable cassette with tube body. For the installation of 3 universal supports UT4 for 9 single installation devices with support ring/support clamp or 12 Modul 45® devices. The delivery includes a screed protection lid made from aluminium (can be sanded), a matching mounting lid for fixing the cassette tube body and an ISO apron for the decoupling of the underfloor connection socket.
-
- Tehnički podaci
-
Tehnički podaci

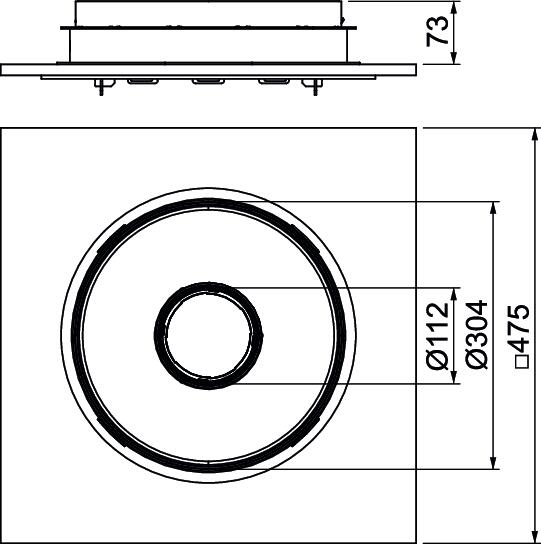

Broj izlaza za provodnike 1 Broj univerzalnih nosača 3 x UT4 Broj uređaja koji mogu da se ugrade 12 Debljina podne obloge 25 mm Dimenzija Ø304x85 Dozvole VDE Materijal plemeniti čelik, nerđajući 1.4301 Nivelaciona oblast maks. 113 mm Nivelaciona oblast min. 73 mm Nominalna veličina za ugradne jedinice R9 Nosač uređaja za montažu kutija za uređaje ne Održavanje poda mokro Odvojivo da Pogoduje za ugradnju u duple podove ne Pogoduje za ugradnju u ošupljene podove ne Standard EN 50085-2-2 Stepen zaštite IK-kod IK10 Tip ugradnog sistema UT4 Ugradna dubina 140 mm Varijanta okruglo Varijanta izlaza za provodnik Upusni tubus Varijanta za velika opterećenja ne Vertikalno opterećenje, mala površina do 3.000 N Vertikalno opterećenje, velika površina do 5.000 N Visina 85 mm Visina betonske košuljice maks. 113 mm Visina betonske košuljice min. 73 mm Visina poda min. 140 mm Vrsta zaštite (IP) u korišćenom stanju IP20 Vrsta zaštite (IP) u nekorišćenom stanju IP44 - Svi tipovi
-
Sistemski pribor
Proizvodi Tip Br.art. Količina malo pakovanje
Tubus s limenim poklopcem, s lučnom ručkom, za kasete okvira i metalne podne kutije sa nivelacijom
TUK2 GV 7428140 1 Komad
Univerzalni nosač UT4, sa poklopcem za Modul 45® uređaje, sistemska dužina 208 mm
UT4 45 4 7408727 1 Komad - Preuzimanja
-
Informativni list TRKRFN 9 VS 350 / 7409651 , 0.26MB , pdfUputstvo za montažu Terrazzo cassette, round , 0.55MB , pdfUputstvo za montažu Terrazzo cassette (round) , 2.39MB , pdf
