Mrežasti nosač kablova GR-Magic® 35 A2 3000 | 100 | 35 | 3,9 | 23 | ne

Mrežasti nosač kablova GR-Magic® 35 A2

Br.art. 6000055 | EAN 4012195467700

Br.art. / Tip

Dužina	3000 mm

Širina

Visina	35 mm

Prečnik žice

Korisni presek

Održavanje funkcionalnosti	ne

Opis proizvoda

Opis proizvoda

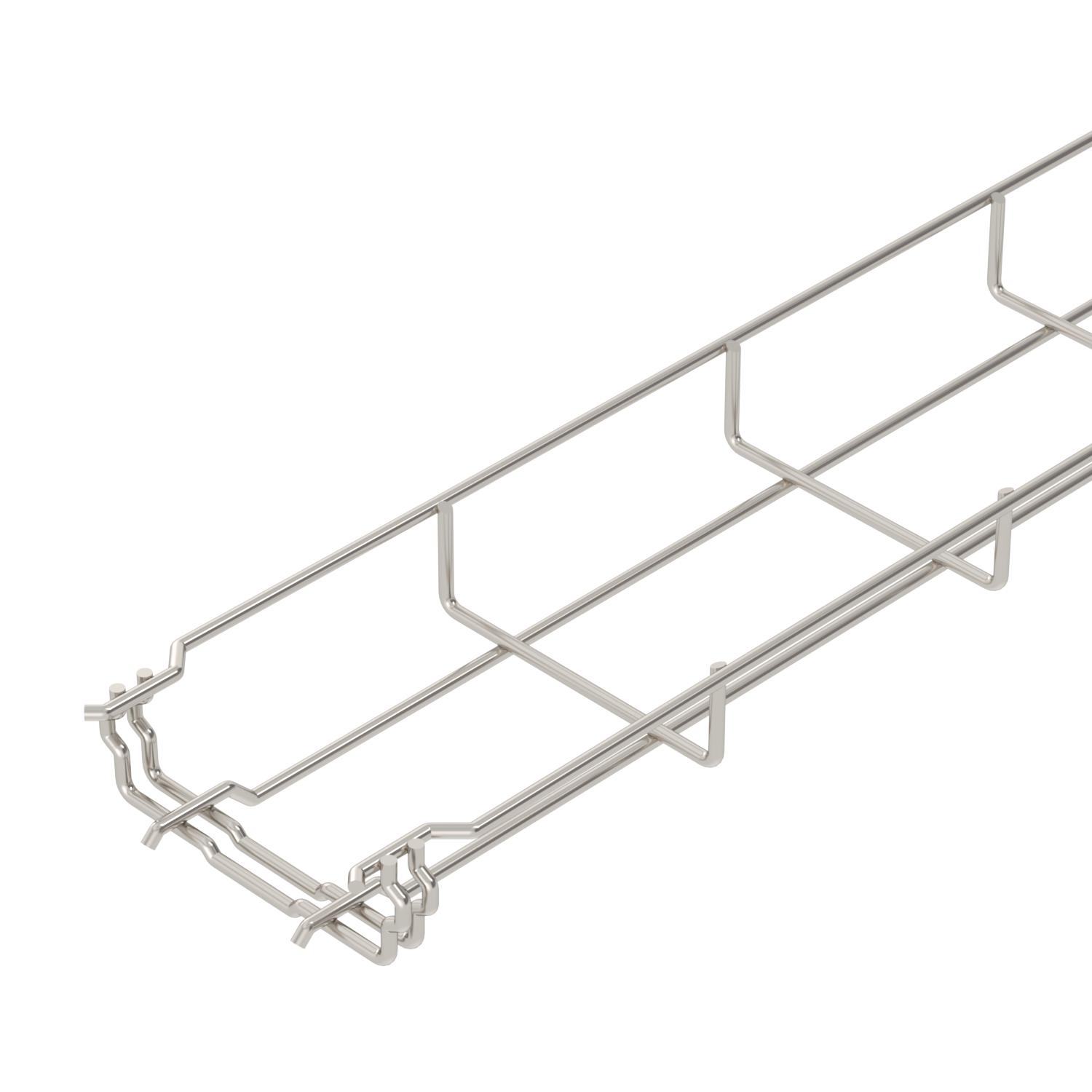

Mrežasti nosač kablova sa fazoniranom spojnicom u bočnoj visini 35 mm.

Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.

Za mrežaste nosače kablova nisu potrebni dodatni vezni elementi, oni se jednostavno uglave jedan u drugi. Dimenzije otvora na mreži iznose 50 x 100 mm (izuzetak GRM 35/50 = 20 x 100 mm).

Tehnički podaci

Tehnički podaci

Boja	oplemenjeni čelik
CO2 otisak (GWP) od kolevke do kapije	2,5382 kg CO2e / 1 Metar

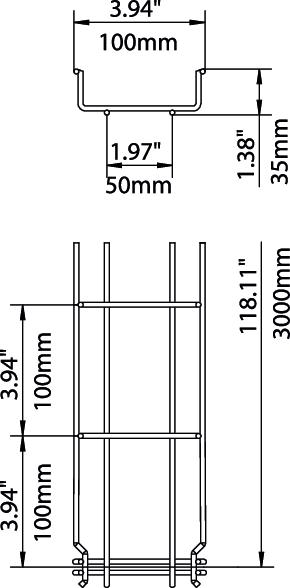

Dimenzija	35x100x3000
Dimenzija B	100 mm
Dužina	3000 mm
Integrisana pregrada	bez
Izvedba-za velike raspone	ne
Korisni presek	3500 mm²
Korisni presek	23 cm²
Materijal	plemeniti čelik, nerđajući 1.4301
Nerđajući čelik, nagrižen	da
Oblik profila	U-Oblik
Održavanje funkcionalnosti	ne

Površina	svetlo, naknadno obrađeno
Prečnik žice	3,9 mm
Rastojanje među konzolama 1,0m	0,25 kN/m
Rastojanje među konzolama 1,5m	0,11 kN/m
Rastojanje među konzolama 2,0m	0,1 kN/m
Širina	4 in
Širina	100 mm
Spojnica bez vijaka	da
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	integrisana spojnica
Visina	1 in
Visina	35 mm
Vrsta spojnice sistema nosača kablova	Uklopno pričvršćivanje

Tehnički podaci

Dijagram opterećenja za mrežasti nosač kablova GR-Magic tip GRM 35

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina	Prečnik žice	Korisni presek	Održavanje funkcionalnosti	Br.art.	Količina	malo pakovanje
GRM 35 50 A2	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	ne	6000054	m	3 m
GRM 35 100 A2	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	ne	6000055	m	3 m
GRM 35 150 A2	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	ne	6000056	m	3 m
GRM 35 200 A2	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	ne	6000057	m	3 m
GRM 35 300 A2	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	ne	6000059	m	3 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Poklopac za mrežasti nosač kablova, uskočni A2	DGRR 100 A2	6001862	m	3 m
Ugaona spojnica A2	GEV 36 A2	6016731	Komad	20 Komad

Pribor za montažu

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Pregrada 30 A2	TSG 30 A2	6062052	m	3 m
Stezni komad za pričvršćivanje pregrada	KS GR A2	6062282	Komad	30 Komad
Završni lim za kablove A2	KAB GR A2	6220145	Komad	10 Komad
