Mrežasti nosač kablova GR-Magic® 35 A2 3000 | 150 | 35 | 3,9 | 36,6 | ne

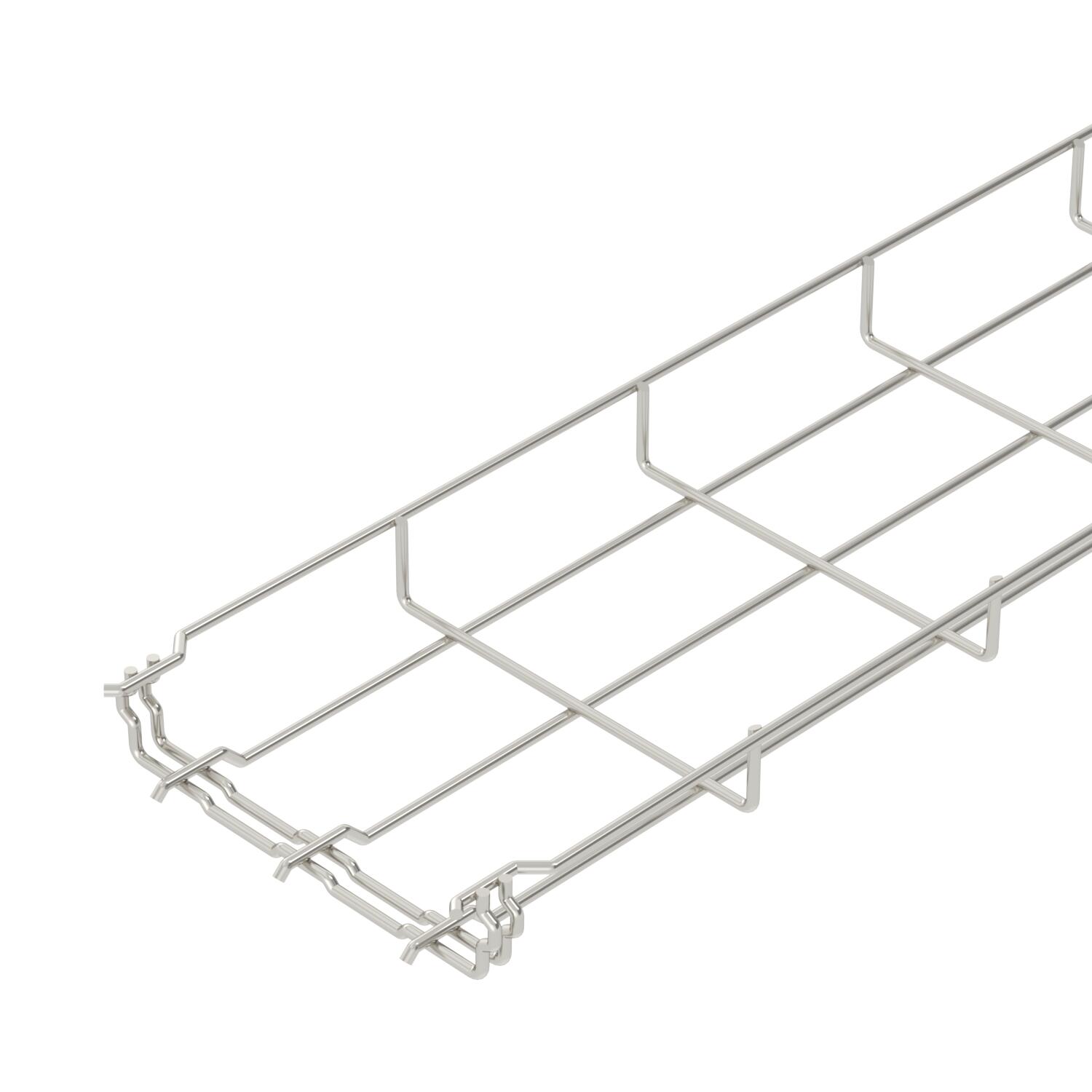

Mrežasti nosač kablova GR-Magic® 35 A2

Br.art. 6000056 | EAN 4012195467731

Br.art. / Tip

Dužina	3000 mm

Širina

Visina	35 mm

Prečnik žice

Korisni presek

Održavanje funkcionalnosti	ne

Opis proizvoda

Opis proizvoda

Mrežasti nosač kablova sa fazoniranom spojnicom u bočnoj visini 35 mm.

Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.

Za mrežaste nosače kablova nisu potrebni dodatni vezni elementi, oni se jednostavno uglave jedan u drugi. Dimenzije otvora na mreži iznose 50 x 100 mm (izuzetak GRM 35/50 = 20 x 100 mm).

Tehnički podaci

Tehnički podaci

Boja	oplemenjeni čelik
Dimenzija	35x150x3000
Integrisana pregrada	bez
Izvedba-za velike raspone	ne
Korisni presek	36,6 cm²
Korisni presek	5250 mm²
Materijal	plemeniti čelik, nerđajući 1.4301
Nerđajući čelik, nagrižen	da

Oblik profila	U-Oblik
Održavanje funkcionalnosti	ne
Površina	svetlo, naknadno obrađeno
Prečnik žice	3,9 mm
Spojnica bez vijaka	da
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	integrisana spojnica
Vrsta spojnice sistema nosača kablova	Uklopno pričvršćivanje

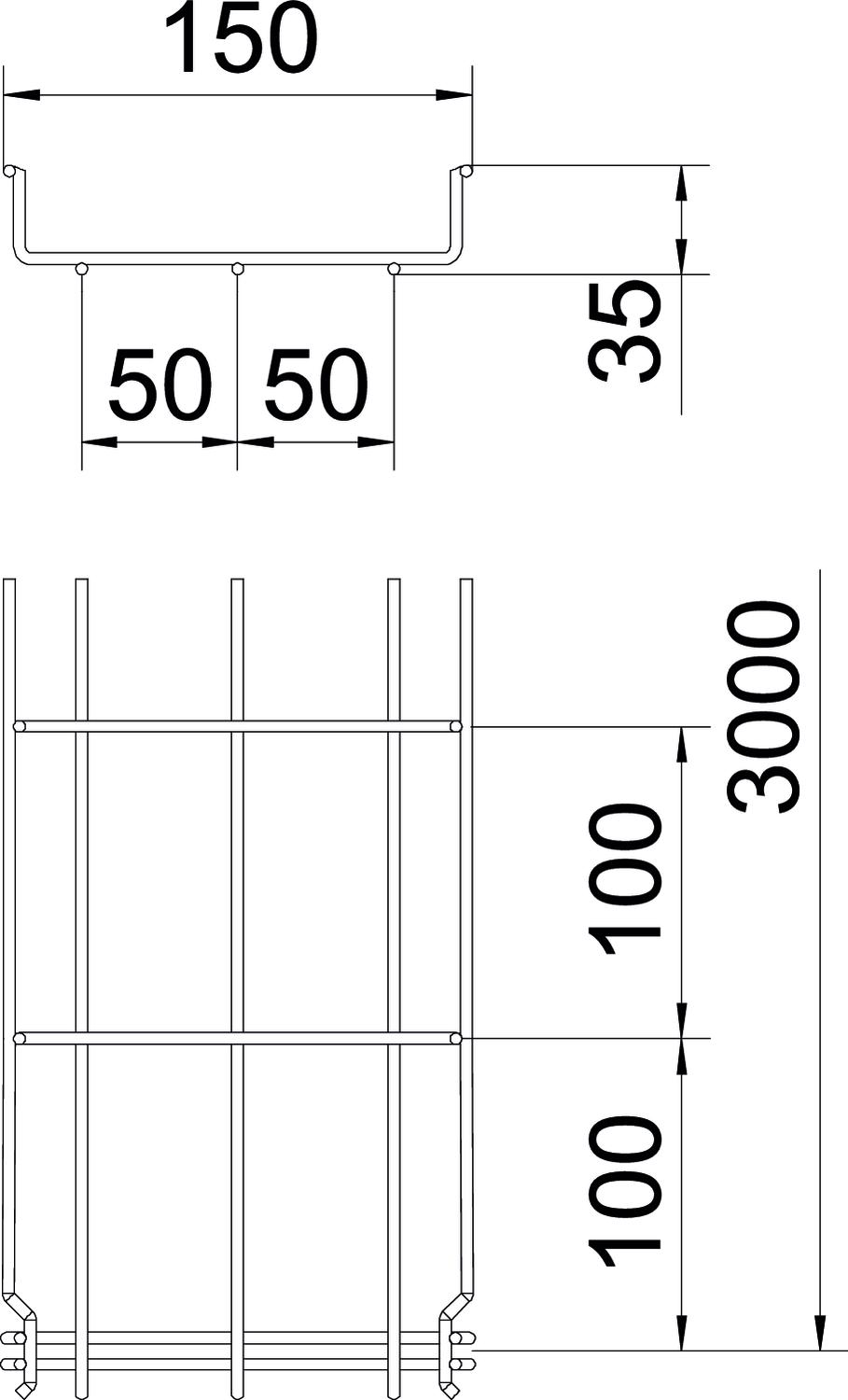

Dimenzije

Dimenzija B	150 mm
Dužina	3000 mm
Širina	150 mm

Širina	6 in
Visina	1 in
Visina	35 mm

Zaťaženie

Rastojanje među konzolama 1,0m	0,25 kN/m
Rastojanje među konzolama 1,5m	0,11 kN/m

Rastojanje među konzolama 2,0m	0,1 kN/m

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolevke do kapije	3,2225 kg CO2e / 1 Metar
CO₂ Footprint (GWP)	3,2225 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnički podaci

Dijagram opterećenja za mrežasti nosač kablova GR-Magic tip GRM 35

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina	Prečnik žice	Korisni presek	Održavanje funkcionalnosti	Br.art.	Količina	malo pakovanje
GRM 35 50 A2	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	ne	6000054	m	3 m
GRM 35 100 A2	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	ne	6000055	m	3 m
GRM 35 150 A2	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	ne	6000056	m	3 m
GRM 35 200 A2	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	ne	6000057	m	3 m
GRM 35 300 A2	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	ne	6000059	m	3 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje

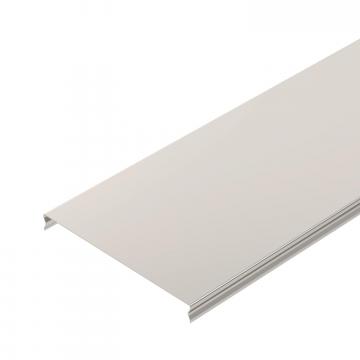

Poklopac za mrežasti nosač kablova, uskočni A2	DGRR 150 A2	6001864	m	3 m
Ugaona spojnica A2	GEV 36 A2	6016731	Komad	20 Komad

Pribor za montažu

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Pregrada 30 A2	TSG 30 A2	6062052	m	3 m
Stezni komad za pričvršćivanje pregrada	KS GR A2	6062282	Komad	30 Komad
Završni lim za kablove A2	KAB GR A2	6220145	Komad	10 Komad
