Mrežasti nosač kablova GR-Magic® 35 FT 3000 | 100 | 35 | 3,9 | 23 | ne

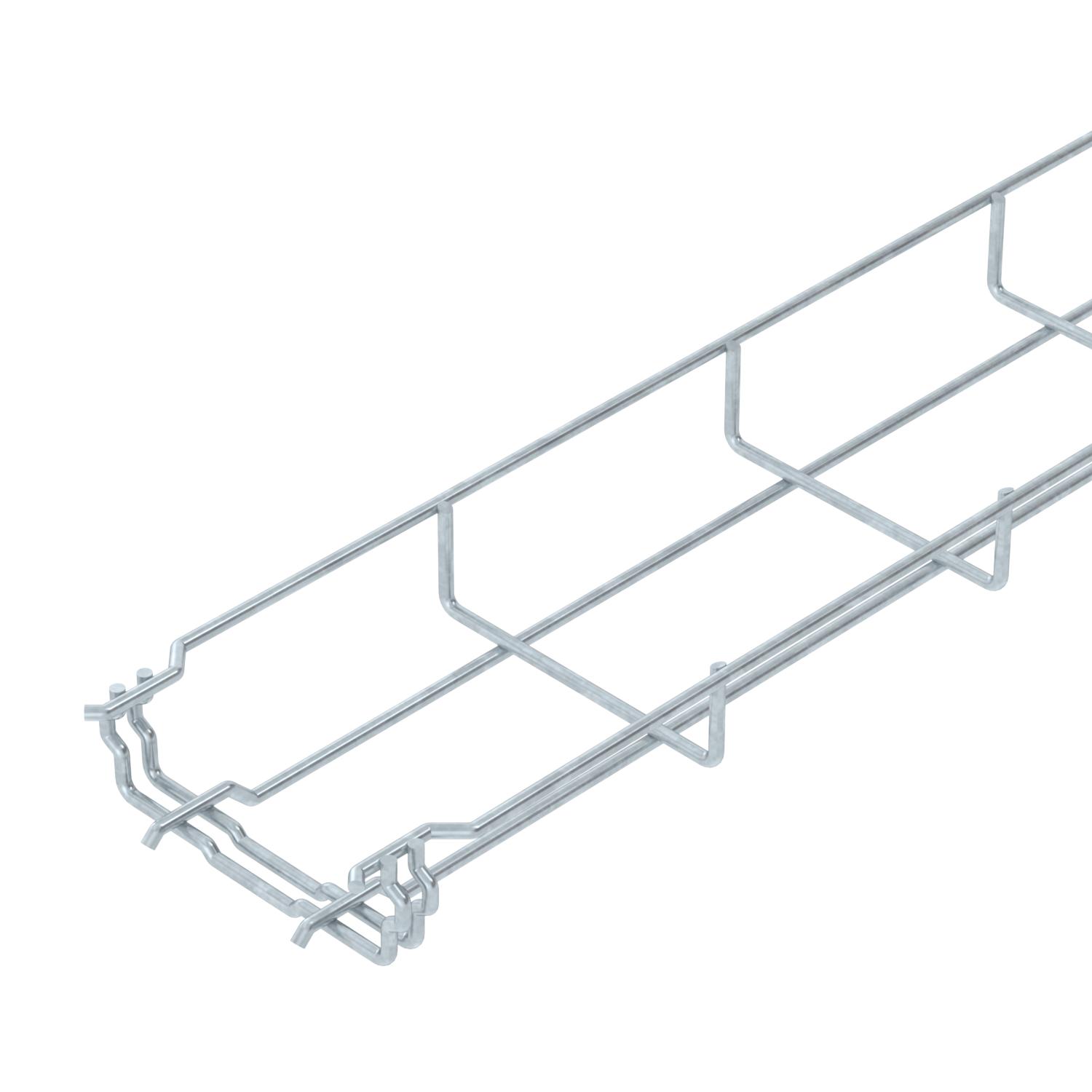

Mrežasti nosač kablova GR-Magic® 35 FT

Br.art. 6000071 | EAN 4012195037200

Br.art. / Tip

Dužina	3000 mm

Širina

Visina	35 mm

Prečnik žice

Korisni presek

Održavanje funkcionalnosti	ne

Opis proizvoda

Opis proizvoda

Mrežasti nosač kablova sa fazoniranom spojnicom u bočnoj visini 35 mm.

Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.

Za mrežaste nosače kablova nisu potrebni dodatni vezni elementi, oni se jednostavno uglave jedan u drugi. Dimenzije otvora na mreži iznose 50 x 100 mm (izuzetak GRM 35/50 = 20 x 100 mm).

Tehnički podaci

Tehnički podaci

Boja	cink
CO2 otisak (GWP) od kolevke do kapije	1,1225 kg CO2e / 1 Metar
Dimenzija	35x100x3000
Dimenzija B	100 mm
Dužina	3000 mm
Integrisana pregrada	bez
Izvedba-za velike raspone	ne
Korisni presek	23 cm²
Korisni presek	3500 mm²
Materijal	Čelik
Nerđajući čelik, nagrižen	ne
Oblik profila	U-Oblik
Održavanje funkcionalnosti	ne

Površina	vruće pocinkano utapanjem
Prečnik žice	3,9 mm
Rastojanje među konzolama 1,0m	0,25 kN/m
Rastojanje među konzolama 1,5m	0,11 kN/m
Rastojanje među konzolama 2,0m	0,1 kN/m
Širina	3,94 in
Širina	100 mm
Spojnica bez vijaka	da
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	integrisana spojnica
Visina	1,38 in
Visina	35 mm
Vrsta spojnice sistema nosača kablova	Uklopno pričvršćivanje

Tehnički podaci

Dijagram opterećenja za mrežasti nosač kablova GR-Magic tip GRM 35

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina	Prečnik žice	Korisni presek	Održavanje funkcionalnosti	Br.art.	Količina	malo pakovanje
GRM 35 50 FT	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	ne	6000069	m	3 m
GRM 35 100 FT	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	ne	6000071	m	3 m
GRM 35 150 FT	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	ne	6000072	m	3 m
GRM 35 200 FT	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	ne	6000073	m	3 m
GRM 35 300 FT	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	ne	6000075	m	3 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Poklopac za mrežasti nosač kablova, uskočni FT	DGRR 100 FT	6001822	m	3 m
Ugaona spojnica FT	GEV 36 FT	6016723	Komad	20 Komad

Pribor za montažu

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Stezni komad za pričvršćivanje pregrada	KS GR A2	6062282	Komad	30 Komad
Pregrada 30 DD	TSG 30 DD	6062314	m	3 m
Završni lim za kablove FT	KAB GR FT	6220142	Komad	10 Komad
Adapter mrežastih nosača kablova za krovni držač voda	165 MBG HGRM	5218886	Komad	50 Komad
