Mrežasti nosač kablova GR-Magic® 35 FT 3000 | 300 | 35 | 4,8 | 71,3 | ne

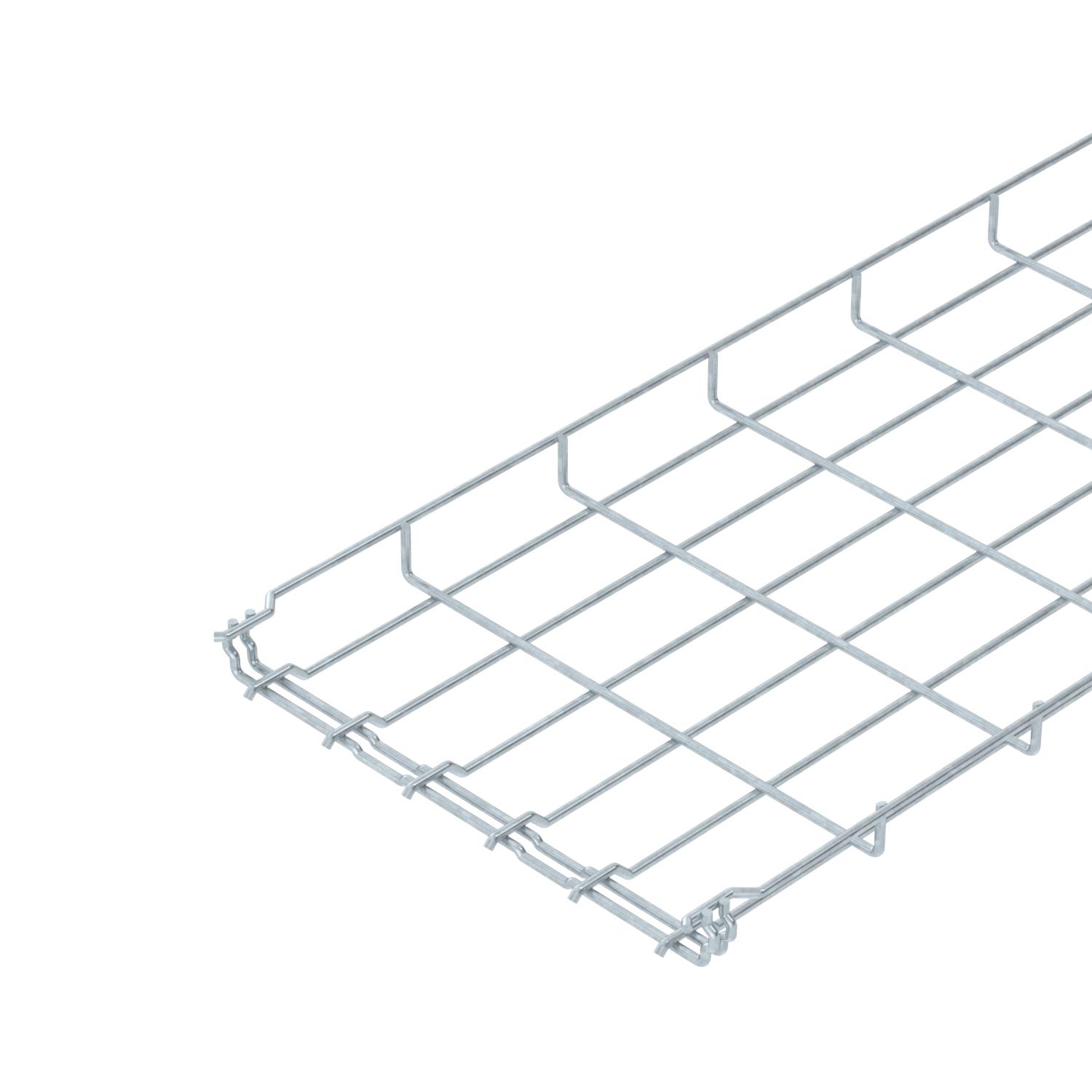

Mrežasti nosač kablova GR-Magic® 35 FT

Br.art. 6000075 | EAN 4012195037255

Br.art. / Tip

Dužina	3000 mm

Širina

Visina	35 mm

Prečnik žice

Korisni presek

Održavanje funkcionalnosti	ne

Opis proizvoda

Opis proizvoda

Mrežasti nosač kablova sa fazoniranom spojnicom u bočnoj visini 35 mm.

Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.

Za mrežaste nosače kablova nisu potrebni dodatni vezni elementi, oni se jednostavno uglave jedan u drugi. Dimenzije otvora na mreži iznose 50 x 100 mm (izuzetak GRM 35/50 = 20 x 100 mm).

Tehnički podaci

Tehnički podaci

Boja	cink
Dimenzija	35x300x3000
Integrisana pregrada	bez
Izvedba-za velike raspone	ne
Korisni presek	71,3 cm²
Korisni presek	10500 mm²
Materijal	Čelik
Nerđajući čelik, nagrižen	ne

Oblik profila	U-Oblik
Održavanje funkcionalnosti	ne
Površina	vruće pocinkano utapanjem
Prečnik žice	4,8 mm
Spojnica bez vijaka	da
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	integrisana spojnica
Vrsta spojnice sistema nosača kablova	Uklopno pričvršćivanje

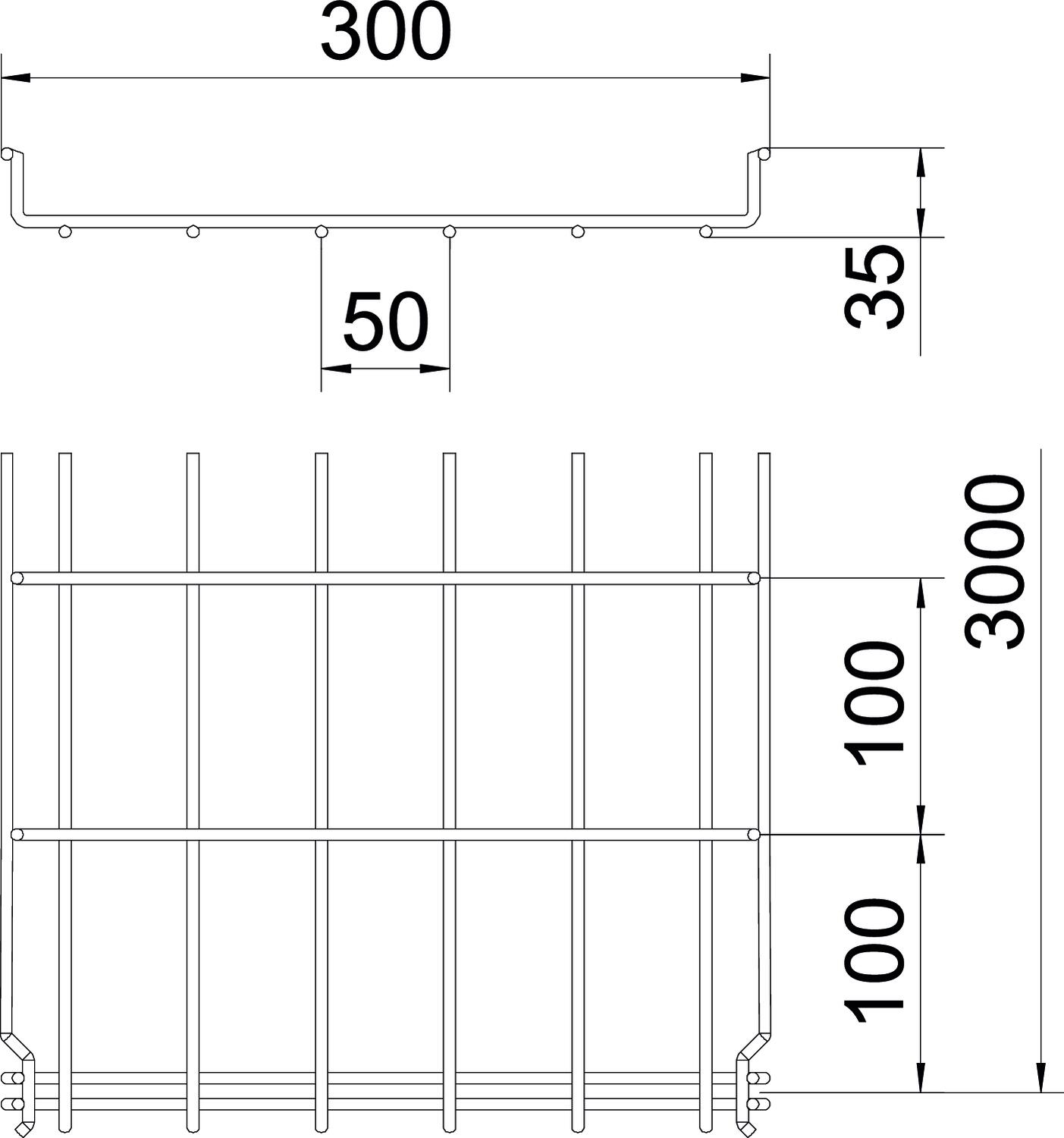

Dimenzije

Dimenzija B	300 mm
Dužina	3000 mm
Širina	300 mm

Širina	11,81 in
Visina	1,38 in
Visina	35 mm

Zaťaženie

Rastojanje među konzolama 1,0m	0,75 kN/m
Rastojanje među konzolama 1,5m	0,22 kN/m

Rastojanje među konzolama 2,0m	0,15 kN/m

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolevke do kapije	3,3754 kg CO2e / 1 Metar
CO₂ Footprint (GWP)	3,3754 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnički podaci

Dijagram opterećenja za mrežasti nosač kablova GR-Magic tip GRM 35

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina	Prečnik žice	Korisni presek	Održavanje funkcionalnosti	Br.art.	Količina	malo pakovanje
GRM 35 50 FT	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	ne	6000069	m	3 m
GRM 35 100 FT	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	ne	6000071	m	3 m
GRM 35 150 FT	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	ne	6000072	m	3 m
GRM 35 200 FT	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	ne	6000073	m	3 m
GRM 35 300 FT	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	ne	6000075	m	3 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Poklopac za mrežasti nosač kablova, uskočni FT	DGRR 300 FT	6001828	m	3 m
Ugaona spojnica FT	GEV 36 FT	6016723	Komad	20 Komad

Pribor za montažu

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Stezni komad za pričvršćivanje pregrada	KS GR A2	6062282	Komad	30 Komad
Pregrada 30 DD	TSG 30 DD	6062314	m	3 m
Završni lim za kablove FT	KAB GR FT	6220142	Komad	10 Komad
Adapter mrežastih nosača kablova za krovni držač voda	165 MBG HGRM	5218886	Komad	50 Komad
