Nosač kablova MKS-Magic® 110 FS 3050 | 100 | 110 | 1 | ne | cink | Čelik | hladno pocinkovano

Nosač kablova MKS-Magic® 110 FS

Br.art. 6059156 | EAN 4012195830627

Br.art. / Tip

Dužina	3050 mm

Širina

Visina	110 mm

Debljina lima	1 mm

Održavanje funkcionalnosti	ne

Boja	cink

Materijal	Čelik

Površina	hladno pocinkovano

Opis proizvoda

Opis proizvoda

Perforirani nosač kablova sa integrisanim sistemom za brzo pričvršćivanje. Korisna dužina nosača kablova iznosi 3.000 mm.

Nosač kablova ima kontinuiranu bočnu perforaciju od 7 x 20 mm za ugradnju dodatnih komponenata za spajanje i montažu.

Od širine nosača kablova 200 mm sa 30% perforacije, prema VdS smernici 2092, pogodno za upotrebu ispod sistema za prskanje.

Kontinuirano izjednačavanje potencijala je obezbeđeno bez dodatnih komponenti.

Tehnički podaci

Tehnički podaci

Bočne perforacije	da
Boja	cink
CO2 otisak (GWP) od kolevke do kapije	6,1983 kg CO2e / 1 Metar
Debljina lima	1 mm
Dimenzija	110x100x3050
Dimenzija B	100 mm
Dimenzija L	30 mm
Dimenzija y	62 mm
Dužina	3050 mm
Izvedba-za velike raspone	ne
Korisna dužina	3000 mm
Korisni presek	10800 mm²
Korisni presek	108 cm²
Magnetna zaštita bez poklopca	20 dB
Magnetna zaštita sa poklopcem	50 dB
Materijal	Čelik

Montažna perforacija u podu	da
NATO otvor	ne
NEMA klasa opterećenja	8A
Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne
Površina	hladno pocinkovano
Rastojanje među konzolama 1,5m	2 kN/m
Rastojanje među konzolama 2,0m	1,5 kN/m
Rastojanje među konzolama 2,5m	1,07 kN/m
Rastojanje među konzolama 3,0m	0,7 kN/m
Sa poklopcem	ne
Širina	100 mm
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	integrisana spojnica
Visina	110 mm
Vrsta spojnice sistema nosača kablova	Uklopno pričvršćivanje

Tehnički podaci

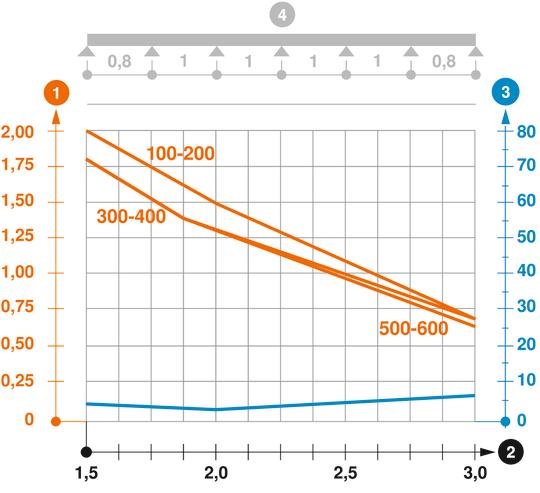

Dijagram opterećenja za nosač kablova tipa MKSM 110

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina	Debljina lima	Održavanje funkcionalnosti	Boja	Materijal	Površina	Br.art.	Količina	malo pakovanje
MKSM 110 FS	3050 mm	100 mm	110 mm	1 mm	ne	cink	Čelik	hladno pocinkovano	6059156	m	3 m
MKSM 120 FS	3050 mm	200 mm	110 mm	1 mm	ne	cink	Čelik	hladno pocinkovano	6059160	m	3 m
MKSM 130 FS	3050 mm	300 mm	110 mm	1 mm	ne	cink	Čelik	hladno pocinkovano	6059162	m	3 m
MKSM 140 FS	3050 mm	400 mm	110 mm	1 mm	ne	cink	Čelik	hladno pocinkovano	6059164	m	3 m
MKSM 150 FS	3050 mm	500 mm	110 mm	1 mm	ne	cink	Čelik	hladno pocinkovano	6059166	m	3 m
MKSM 160 FS	3050 mm	600 mm	110 mm	1 mm	ne	cink	Čelik	hladno pocinkovano	6059168	m	3 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Krivina 45° 110 FS	RB 45 110 FS	6036300	Komad	1 Komad
Krivina 90° 110 FS	RB 90 110 FS	6036800	Komad	1 Komad
Ugradna račva 110 FS	RAA 110 FS	6042151	Komad	1 Komad
T-komad 110 FS	RT 110 FS	6038300	Komad	1 Komad
Poklopac sa obrtnom bravom FS	DRL 100 FS	6052096	m	3 m
Pregrada 110 FS	TSG 110 FS	6062122	m	3 m
