Nosač kablova MKS-Magic® 110 FT 3050 | 200 | 110 | 1 | ne | cink | Čelik | vruće pocinkano utapanjem

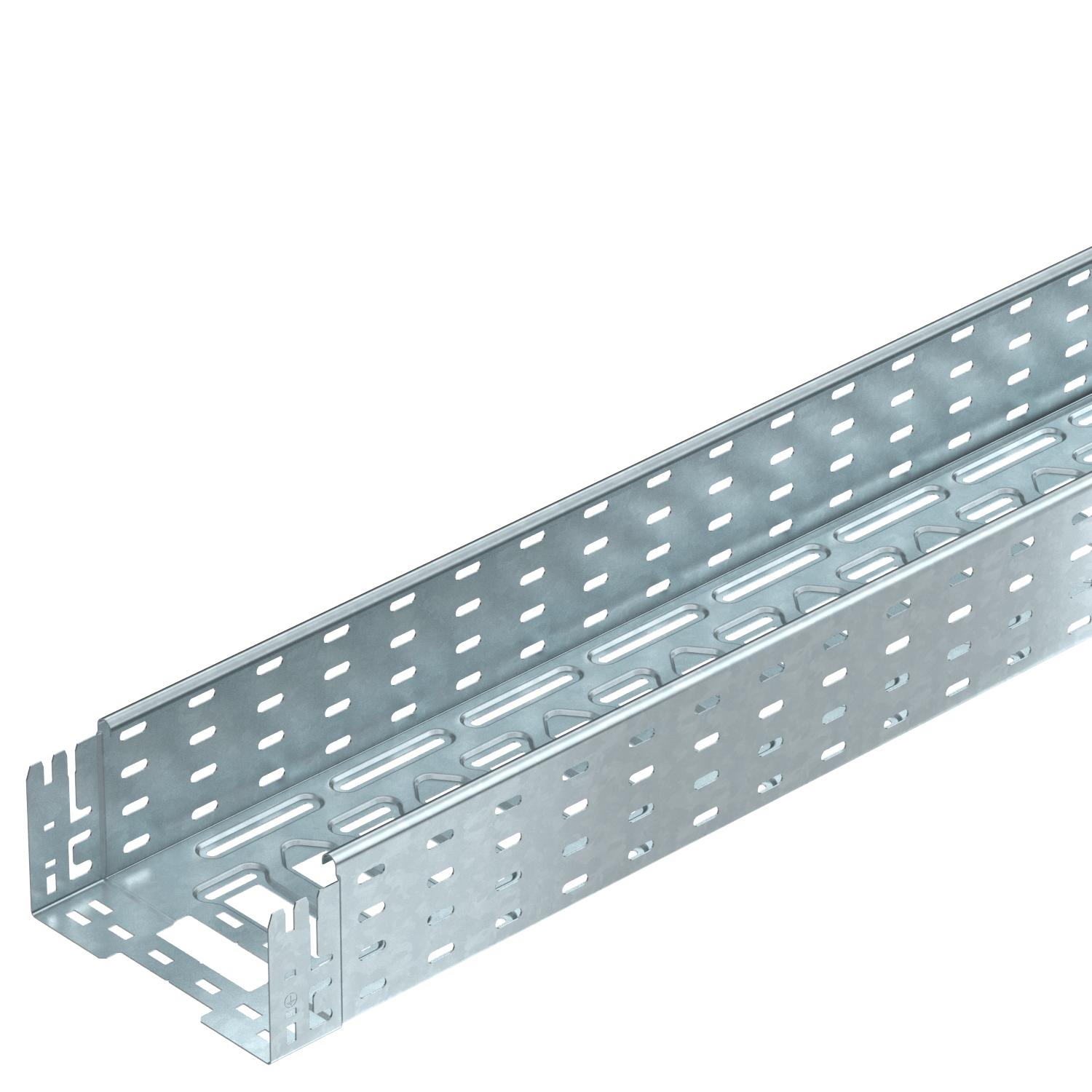

Nosač kablova MKS-Magic® 110 FT

Br.art. 6059177 | EAN 4012195831051

Br.art. / Tip

Dužina	3050 mm

Širina

Visina	110 mm

Debljina lima	1 mm

Održavanje funkcionalnosti	ne

Boja	cink

Materijal	Čelik

Površina	vruće pocinkano utapanjem

Opis proizvoda

Opis proizvoda

Perforirani nosač kablova sa integrisanim sistemom za brzo pričvršćivanje. Korisna dužina nosača kablova iznosi 3.000 mm.

Nosač kablova ima kontinuiranu bočnu perforaciju od 7 x 20 mm za ugradnju dodatnih komponenata za spajanje i montažu.

Od širine nosača kablova 200 mm sa 30% perforacije, prema VdS smernici 2092, pogodno za upotrebu ispod sistema za prskanje.

Kontinuirano izjednačavanje potencijala je obezbeđeno bez dodatnih komponenti.

Tehnički podaci

Tehnički podaci

Bočne perforacije	da
Boja	cink
Debljina lima	1 mm
Dimenzija	110x200x3050
Izvedba-za velike raspone	ne
Korisna dužina	3000 mm
Korisni presek	218 cm²
Korisni presek	21800 mm²
Magnetna zaštita bez poklopca	20 dB
Magnetna zaštita sa poklopcem	50 dB
Materijal	Čelik

Montažna perforacija u podu	da
NATO otvor	ne
Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne
Površina	vruće pocinkano utapanjem
Primena sistema za raspršivanje	da
Sa poklopcem	ne
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	integrisana spojnica
Vrsta spojnice sistema nosača kablova	Uklopno pričvršćivanje

Dimenzije

Dimenzija B	200 mm
Dimenzija L	80 mm
Dimenzija x	96 mm
Dimenzija y	162 mm

Dužina	3050 mm
Širina	200 mm
Visina	110 mm

Zaťaženie

Rastojanje među konzolama 1,5m	2 kN/m
Rastojanje među konzolama 2,0m	1,5 kN/m

Rastojanje među konzolama 2,5m	1,07 kN/m
Rastojanje među konzolama 3,0m	0,7 kN/m

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolevke do kapije	8,0488 kg CO2e / 1 Metar
CO₂ Footprint (GWP)	8,0488 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnički podaci

Dijagram opterećenja za nosač kablova tipa MKSM 110

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina	Debljina lima	Održavanje funkcionalnosti	Boja	Materijal	Površina	Br.art.	Količina	malo pakovanje
MKSM 110 FT	3050 mm	100 mm	110 mm	1 mm	ne	cink	Čelik	vruće pocinkano utapanjem	6059173	m	3 m
MKSM 120 FT	3050 mm	200 mm	110 mm	1 mm	ne	cink	Čelik	vruće pocinkano utapanjem	6059177	m	3 m
MKSM 130 FT	3050 mm	300 mm	110 mm	1 mm	ne	cink	Čelik	vruće pocinkano utapanjem	6059179	m	3 m
MKSM 140 FT	3050 mm	400 mm	110 mm	1 mm	ne	cink	Čelik	vruće pocinkano utapanjem	6059181	m	3 m
MKSM 150 FT	3050 mm	500 mm	110 mm	1 mm	ne	cink	Čelik	vruće pocinkano utapanjem	6059183	m	3 m
MKSM 160 FT	3050 mm	600 mm	110 mm	1 mm	ne	cink	Čelik	vruće pocinkano utapanjem	6059185	m	3 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Poklopac sa obrtnom bravom FT	DRL 200 FT	6051367	m	3 m

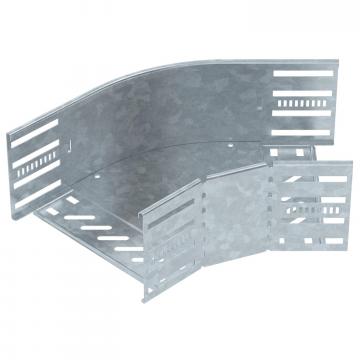

Krivina 45° 110 FT	RB 45 120 FT	6036332	Komad	1 Komad

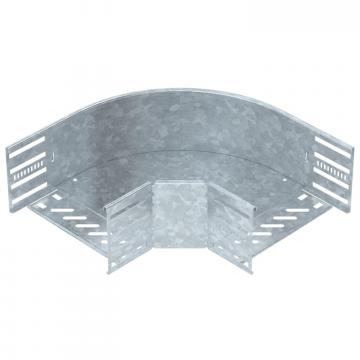

Krivina 90° 110 FT	RB 90 120 FT	6036834	Komad	1 Komad

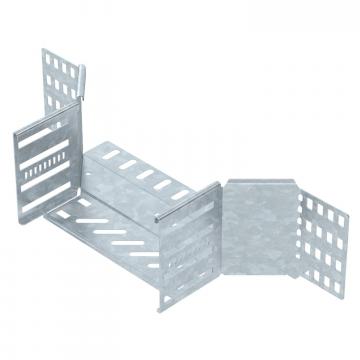

Ugradna račva 110 FT	RAA 120 FT	6042255	Komad	1 Komad
Poklopac sa obrtnom bravom DD	DRL 200 DD	6052709	m	3 m
Pregrada 110 DD	TSG 110 DD	6062335	m	3 m
