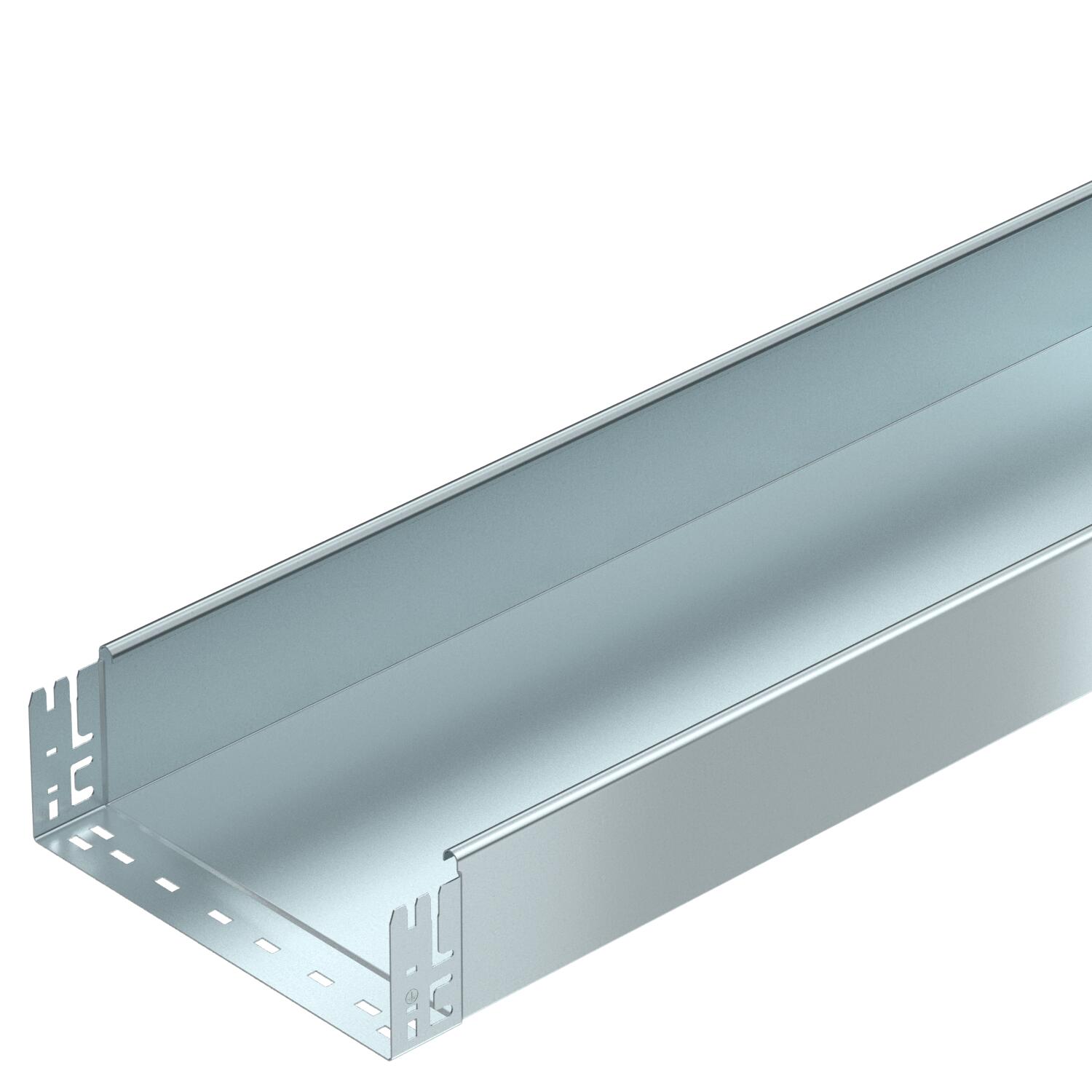

Nosač kablova MKS-Magic® 110 pun FS

Br.art. / Tip

Dužina	3050 mm

Širina

Visina	110 mm

Debljina lima	1 mm

Održavanje funkcionalnosti	ne

Boja	cink

Materijal	Čelik

Površina	hladno pocinkovano

Opis proizvoda

Opis proizvoda

Pun nosač kablova sa integrisanom brzom spojnicom Korisna dužina nosača kablova iznosi 3.000 mm.

Kontinuirano izjednačavanje potencijala je obezbeđeno bez dodatnih komponenti.

Tehnički podaci

Bočne perforacije	ne
Boja	cink
CO2 otisak (GWP) od kolevke do kapije	9,7838 kg CO2e / 1 Metar
Debljina lima	1 mm
Dimenzija	110x300x3050
Dimenzija B	300 mm
Dužina	3050 mm
Izvedba-za velike raspone	ne
Korisna dužina	3000 mm
Korisni presek	328 cm²
Korisni presek	32800 mm²
Materijal	Čelik
Montažna perforacija u podu	ne
NATO otvor	ne

Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne
Površina	hladno pocinkovano
Rastojanje među konzolama 1,5m	1,85 kN/m
Rastojanje među konzolama 2,0m	1,3 kN/m
Rastojanje među konzolama 2,5m	0,75 kN/m
Rastojanje među konzolama 3,0m	0,6 kN/m
Sa poklopcem	ne
Širina	300 mm
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	integrisana spojnica
Visina	110 mm
Vrsta spojnice sistema nosača kablova	Uklopno pričvršćivanje

Tehnički podaci

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Tip	Dužina	Širina	Visina	Debljina lima	Održavanje funkcionalnosti	Boja	Materijal	Površina	Br.art.	Količina	malo pakovanje
MKSMU 110 FS	3050 mm	100 mm	110 mm	1 mm	ne	cink	Čelik	hladno pocinkovano	6059382	m	3 m
MKSMU 115 FS	3050 mm	150 mm	110 mm	1 mm	ne	cink	Čelik	hladno pocinkovano	6059384	m	3 m
MKSMU 120 FS	3050 mm	200 mm	110 mm	1 mm	ne	cink	Čelik	hladno pocinkovano	6059386	m	3 m
MKSMU 130 FS	3050 mm	300 mm	110 mm	1 mm	ne	cink	Čelik	hladno pocinkovano	6059388	m	3 m

Dodatna oprema

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Krivina 45° 110 FS	RB 45 130 FS	6036304	Komad	1 Komad
Krivina 90° 110 FS	RB 90 130 FS	6036806	Komad	1 Komad
Ugradna račva 110 FS	RAA 130 FS	6042157	Komad	1 Komad
Poklopac sa obrtnom bravom FS	DRL 300 FS	6052304	m	3 m
Pregrada 110 FS	TSG 110 FS	6062122	m	3 m
