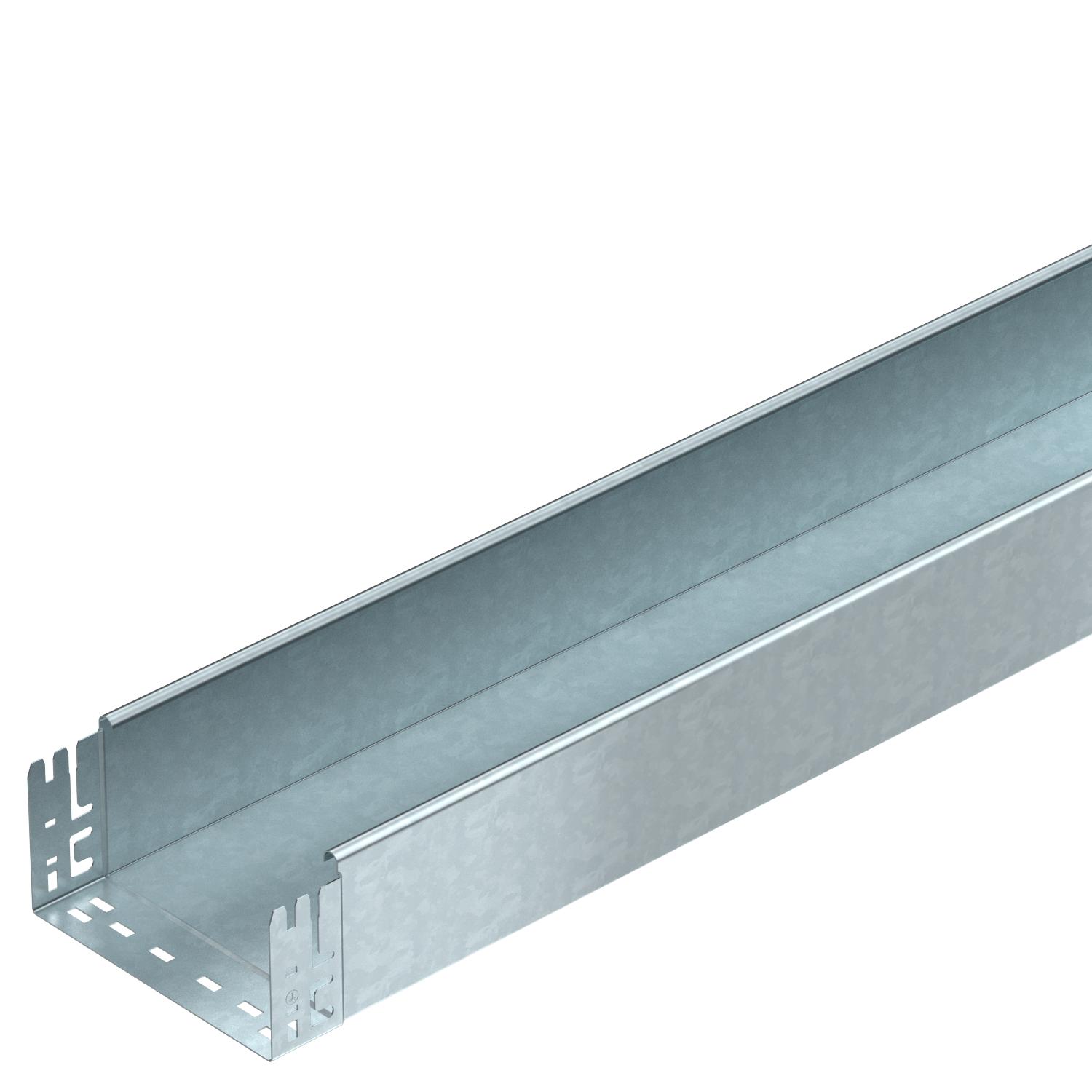

Nosač kablova MKS-Magic® 110 pun FT

Br.art. / Tip

Dužina	3050 mm

Širina

Visina	110 mm

Debljina lima	1 mm

Održavanje funkcionalnosti	ne

Boja	cink

Materijal	Čelik

Površina	vruće pocinkano utapanjem

Opis proizvoda

Opis proizvoda

Pun nosač kablova sa integrisanom brzom spojnicom Korisna dužina nosača kablova iznosi 3.000 mm.

Kontinuirano izjednačavanje potencijala je obezbeđeno bez dodatnih komponenti.

Tehnički podaci

Bočne perforacije	ne
Boja	cink
CO2 otisak (GWP) od kolevke do kapije	8,3604 kg CO2e / 1 Metar
Debljina lima	1 mm
Dimenzija	110x200x3050
Dimenzija B	200 mm
Dužina	3050 mm
Izvedba-za velike raspone	ne
Korisna dužina	3000 mm
Korisni presek	21800 mm²
Korisni presek	218 cm²
Materijal	Čelik
Montažna perforacija u podu	ne
NATO otvor	ne

Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne
Površina	vruće pocinkano utapanjem
Rastojanje među konzolama 1,5m	1,85 kN/m
Rastojanje među konzolama 2,0m	1,3 kN/m
Rastojanje među konzolama 2,5m	0,75 kN/m
Rastojanje među konzolama 3,0m	0,6 kN/m
Sa poklopcem	ne
Širina	200 mm
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	integrisana spojnica
Visina	110 mm
Vrsta spojnice sistema nosača kablova	Uklopno pričvršćivanje

Tehnički podaci

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Tip	Dužina	Širina	Visina	Debljina lima	Održavanje funkcionalnosti	Boja	Materijal	Površina	Br.art.	Količina	malo pakovanje
MKSMU 110 FT	3050 mm	100 mm	110 mm	1 mm	ne	cink	Čelik	vruće pocinkano utapanjem	6059399	m	3 m
MKSMU 115 FT	3050 mm	150 mm	110 mm	1 mm	ne	cink	Čelik	vruće pocinkano utapanjem	6059401	m	3 m
MKSMU 120 FT	3050 mm	200 mm	110 mm	1 mm	ne	cink	Čelik	vruće pocinkano utapanjem	6059403	m	3 m
MKSMU 130 FT	3050 mm	300 mm	110 mm	1 mm	ne	cink	Čelik	vruće pocinkano utapanjem	6059405	m	3 m

Dodatna oprema

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Poklopac sa obrtnom bravom FT	DRL 200 FT	6051367	m	3 m
Krivina 45° 110 FT	RB 45 120 FT	6036332	Komad	1 Komad
Krivina 90° 110 FT	RB 90 120 FT	6036834	Komad	1 Komad
Ugradna račva 110 FT	RAA 120 FT	6042255	Komad	1 Komad
Poklopac sa obrtnom bravom DD	DRL 200 DD	6052709	m	3 m
Pregrada 110 DD	TSG 110 DD	6062335	m	3 m
