Nosač kablova MKS-Magic® 60 FS 3050 | 600 | 60 | 1 | ne | cink | Čelik | hladno pocinkovano

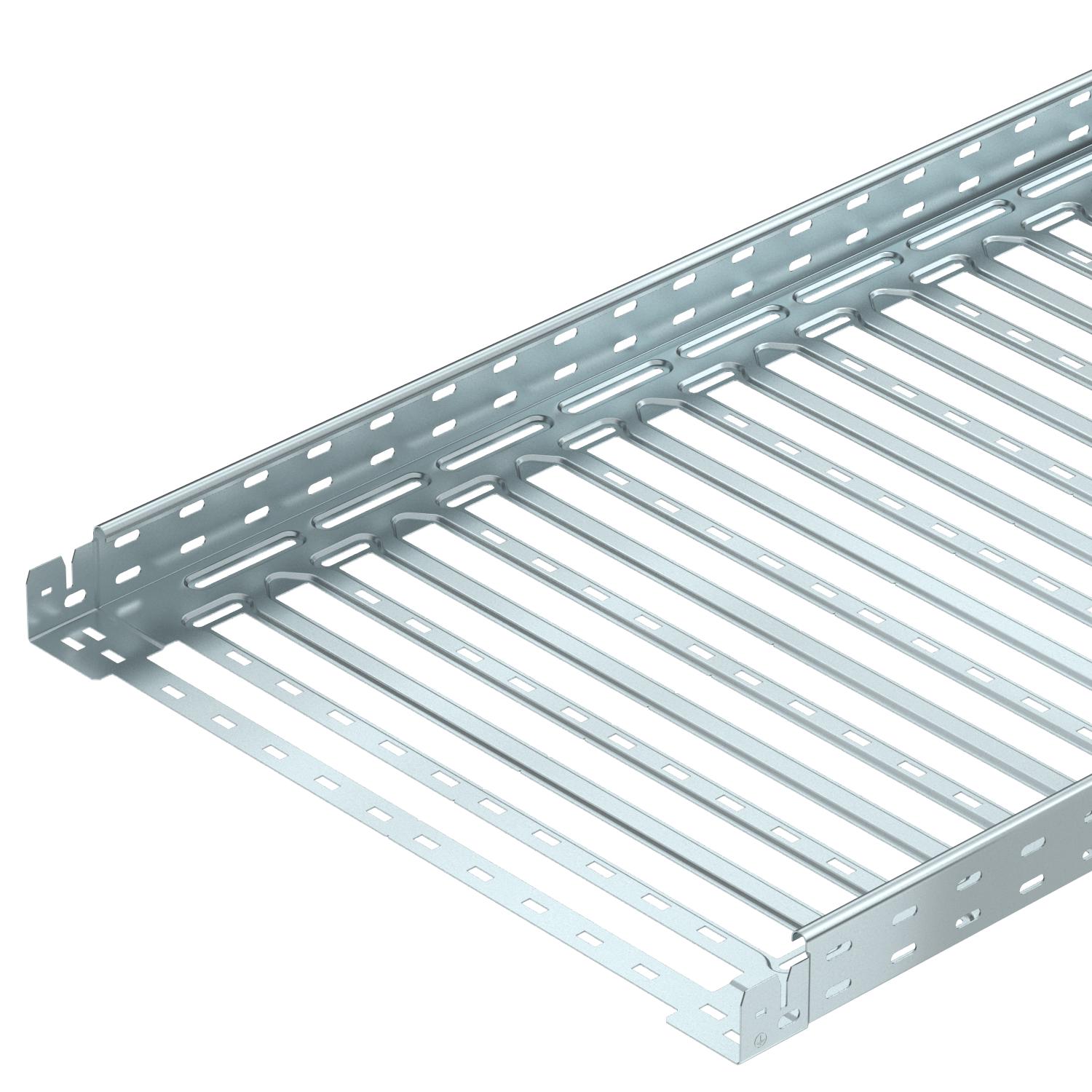

Nosač kablova MKS-Magic® 60 FS

Br.art. 6059012 | EAN 4012195829980

Br.art. / Tip

Dužina	3050 mm

Širina

Visina	60 mm

Debljina lima	1 mm

Održavanje funkcionalnosti	ne

Boja	cink

Materijal	Čelik

Površina	hladno pocinkovano

Opis proizvoda

Opis proizvoda

Perforirani nosač kablova sa integrisanim sistemom za brzo pričvršćivanje. Korisna dužina perforiranog nosača kablova iznosi 3.000 mm.

Nosač kablova ima kontinuiranu bočnu perforaciju od 7 x 20 mm za ugradnju dodatnih komponenata za spajanje i montažu.

Od širine kablovskih nosača 200 mm sa 30% perforacije, prema VdS smernici 2092 pogodnoj za upotrebu u sistemima prskalica.

Kontinuirano izjednačavanje potencijala je obezbeđeno bez dodatnih komponenti.

Tehnički podaci

Tehnički podaci

Bočne perforacije	da
Boja	cink
Debljina lima	1 mm
Dimenzija	60x600x3050
Izvedba-za velike raspone	ne
Korisna dužina	3000 mm
Korisni presek	35800 mm²
Korisni presek	358 cm²
Magnetna zaštita bez poklopca	20 dB
Magnetna zaštita sa poklopcem	50 dB
Materijal	Čelik

Montažna perforacija u podu	da
NATO otvor	ne
Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne
Površina	hladno pocinkovano
Primena sistema za raspršivanje	da
Sa poklopcem	ne
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	integrisana spojnica
Vrsta spojnice sistema nosača kablova	Uklopno pričvršćivanje

Dimenzije

Dimenzija B	600 mm
Dimenzija L	480 mm
Dimenzija x	496 mm
Dimenzija y	562 mm

Dužina	3050 mm
Širina	600 mm
Visina	60 mm

Zaťaženie

NEMA klasa opterećenja	8A
Rastojanje među konzolama 1,5m	1,5 kN/m

Rastojanje među konzolama 2,0m	1 kN/m
Rastojanje među konzolama 2,5m	0,7 kN/m

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolevke do kapije	13,349 kg CO2e / 1 Metar
CO₂ Footprint (GWP)	13,349 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnički podaci

Dijagram opterećenja za nosač kablova tipa MKSM 60

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina	Debljina lima	Održavanje funkcionalnosti	Boja	Materijal	Površina	Br.art.	Količina	malo pakovanje
MKSM 610 FS	3050 mm	100 mm	60 mm	1 mm	ne	cink	Čelik	hladno pocinkovano	6059000	m	3 m
MKSM 620 FS	3050 mm	200 mm	60 mm	1 mm	ne	cink	Čelik	hladno pocinkovano	6059004	m	3 m
MKSM 630 FS	3050 mm	300 mm	60 mm	1 mm	ne	cink	Čelik	hladno pocinkovano	6059006	m	3 m
MKSM 640 FS	3050 mm	400 mm	60 mm	1 mm	ne	cink	Čelik	hladno pocinkovano	6059008	m	3 m
MKSM 650 FS	3050 mm	500 mm	60 mm	1 mm	ne	cink	Čelik	hladno pocinkovano	6059010	m	3 m
MKSM 660 FS	3050 mm	600 mm	60 mm	1 mm	ne	cink	Čelik	hladno pocinkovano	6059012	m	3 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje

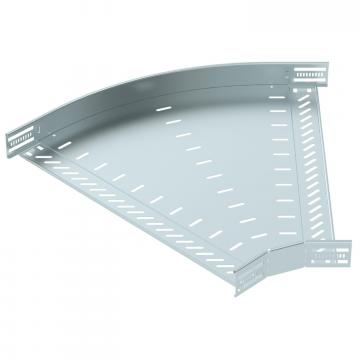

Krivina 45° 60 FS	RB 45 660 FS	6036113	Komad	1 Komad

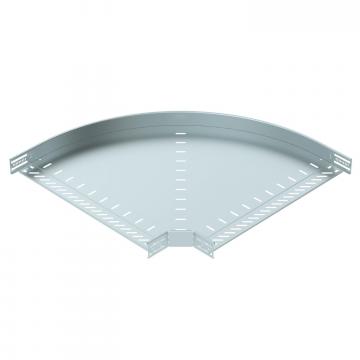

Krivina 90° 60 FS	RB 90 660 FS	6036572	Komad	1 Komad

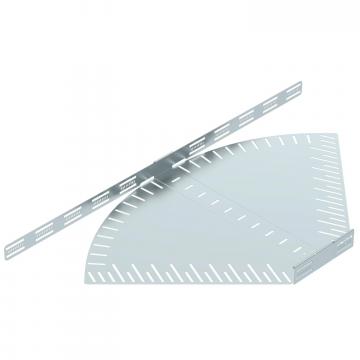

Krivina sa podesivim uglom 60 FS	RB W 660 FS	6037112	Komad	1 Komad

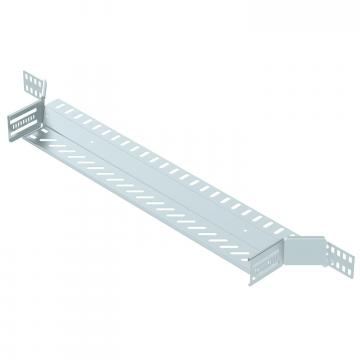

Ugradna račva 60 FS	RAA 660 FS	6042123	Komad	1 Komad

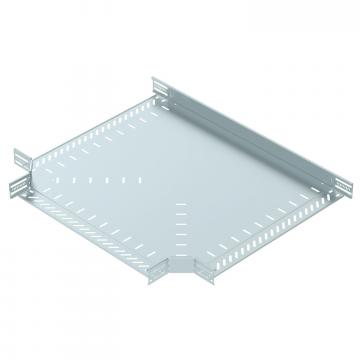

T-komad 60 FS	RT 660 FS	6038112	Komad	1 Komad

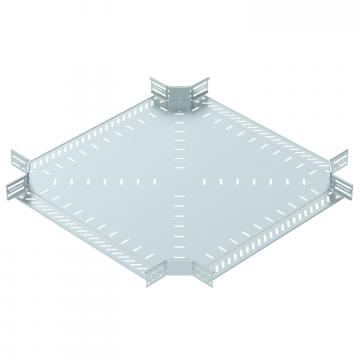

Račva 60 FS	RK 660 FS	7027321	Komad	1 Komad
Poklopac sa obrtnom bravom FS	DRL 600 FS	6052606	m	3 m
Pregrada 60 FS	TSG 60 FS	6062068	m	3 m

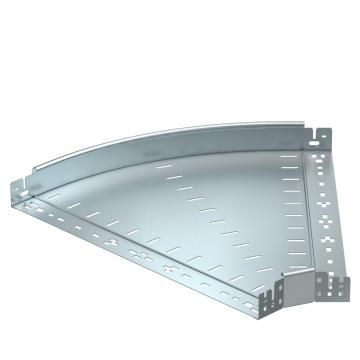

Krivina 45° Magic FS	RBM 45 660 FS	6041052	Komad	1 Komad
