Nosač kablova MKS-Magic® 60 FT 3050 | 100 | 60 | 1 | ne | cink | Čelik | vruće pocinkano utapanjem

Nosač kablova MKS-Magic® 60 FT

Br.art. 6059018 | EAN 4012195830023

Br.art. / Tip

Dužina	3050 mm

Širina

Visina	60 mm

Debljina lima	1 mm

Održavanje funkcionalnosti	ne

Boja	cink

Materijal	Čelik

Površina	vruće pocinkano utapanjem

Opis proizvoda

Opis proizvoda

Perforirani nosač kablova sa integrisanim sistemom za brzo pričvršćivanje. Korisna dužina nosača kablova iznosi 3.000 mm.

Nosač kablova ima kontinuiranu bočnu perforaciju od 7 x 20 mm za ugradnju dodatnih komponenata za spajanje i montažu.

Od širine nosača kablova 200 mm sa 30% perforacije, prema VdS smernici 2092, pogodno za upotrebu ispod sistema za prskanje.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.

Kontinuirano izjednačavanje potencijala je obezbeđeno bez dodatnih komponenti.

Tehnički podaci

Tehnički podaci

Bočne perforacije	da
Boja	cink
CO2 otisak (GWP) od kolevke do kapije	4,4733 kg CO2e / 1 Metar
Debljina lima	1 mm
Dimenzija	60x100x3050
Dimenzija B	100 mm
Dimenzija L	30 mm
Dimenzija y	62 mm
Dužina	3050 mm
Izvedba-za velike raspone	ne
Korisna dužina	3000 mm
Korisni presek	5800 mm²
Korisni presek	58 cm²
Magnetna zaštita bez poklopca	20 dB
Magnetna zaštita sa poklopcem	50 dB
Materijal	Čelik

Montažna perforacija u podu	da
NATO otvor	ne
Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne
Površina	vruće pocinkano utapanjem
Primena sistema za raspršivanje	da
Rastojanje među konzolama 1,5m	1,6 kN/m
Rastojanje među konzolama 2,0m	1,1 kN/m
Rastojanje među konzolama 2,5m	0,7 kN/m
Sa poklopcem	ne
Širina	100 mm
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	integrisana spojnica
Visina	60 mm
Vrsta spojnice sistema nosača kablova	Uklopno pričvršćivanje

Tehnički podaci

Dijagram opterećenja za nosač kablova tipa MKSM 60

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina	Debljina lima	Održavanje funkcionalnosti	Boja	Materijal	Površina	Br.art.	Količina	malo pakovanje
MKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	ne	cink	Čelik	vruće pocinkano utapanjem	6059018	m	3 m
MKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	ne	cink	Čelik	vruće pocinkano utapanjem	6059022	m	3 m
MKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	ne	cink	Čelik	vruće pocinkano utapanjem	6059025	m	3 m
MKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	ne	cink	Čelik	vruće pocinkano utapanjem	6059027	m	3 m
MKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	ne	cink	Čelik	vruće pocinkano utapanjem	6059029	m	3 m
MKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	ne	cink	Čelik	vruće pocinkano utapanjem	6059032	m	3 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Poklopac sa obrtnom bravom FT	DRL 100 FT	6051340	m	3 m
Krivina 45° 60 FT	RB 45 610 FT	6036130	Komad	1 Komad
Krivina 90° 60 FT	RB 90 610 FT	6036590	Komad	1 Komad

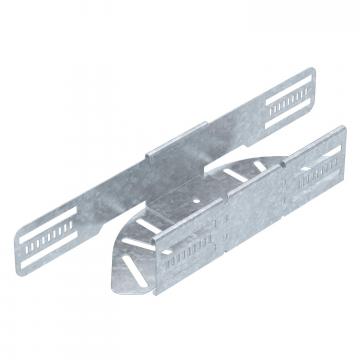

Krivina sa podesivim uglom 60 FT	RB W 610 FT	6037120	Komad	1 Komad
Dogradni razdvojni element 60 FT	RAA 610 FT	6042211	Komad	1 Komad
T-komad 60 FT	RT 610 FT	6038130	Komad	1 Komad
Poklopac sa obrtnom bravom DD	DRL 100 DD	6052703	m	3 m
Pregrada 60 DD	TSG 60 DD	6062327	m	3 m
Krivina 90° Magic 60 FT	RBM 90 610 FT	6041150	Komad	1 Komad
