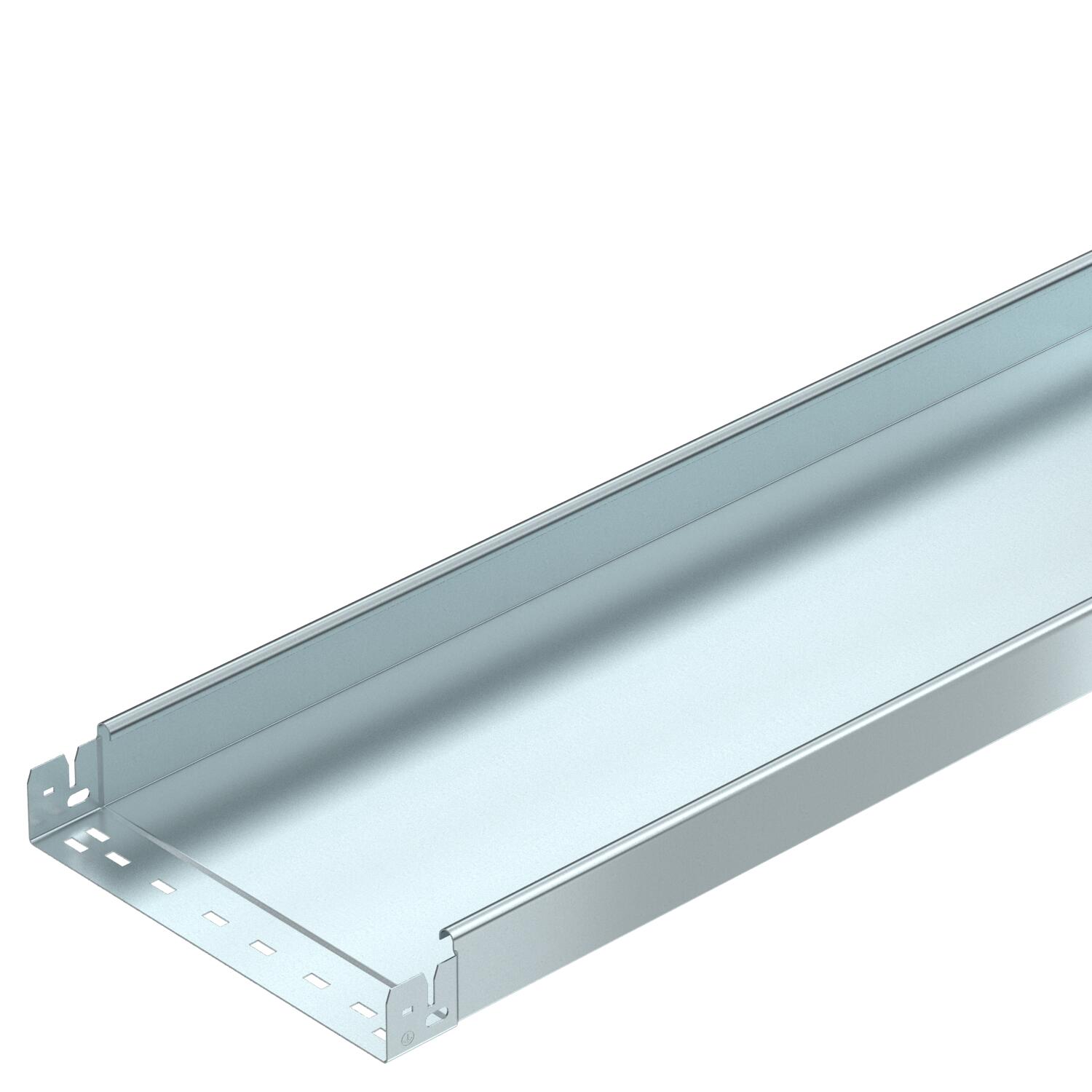

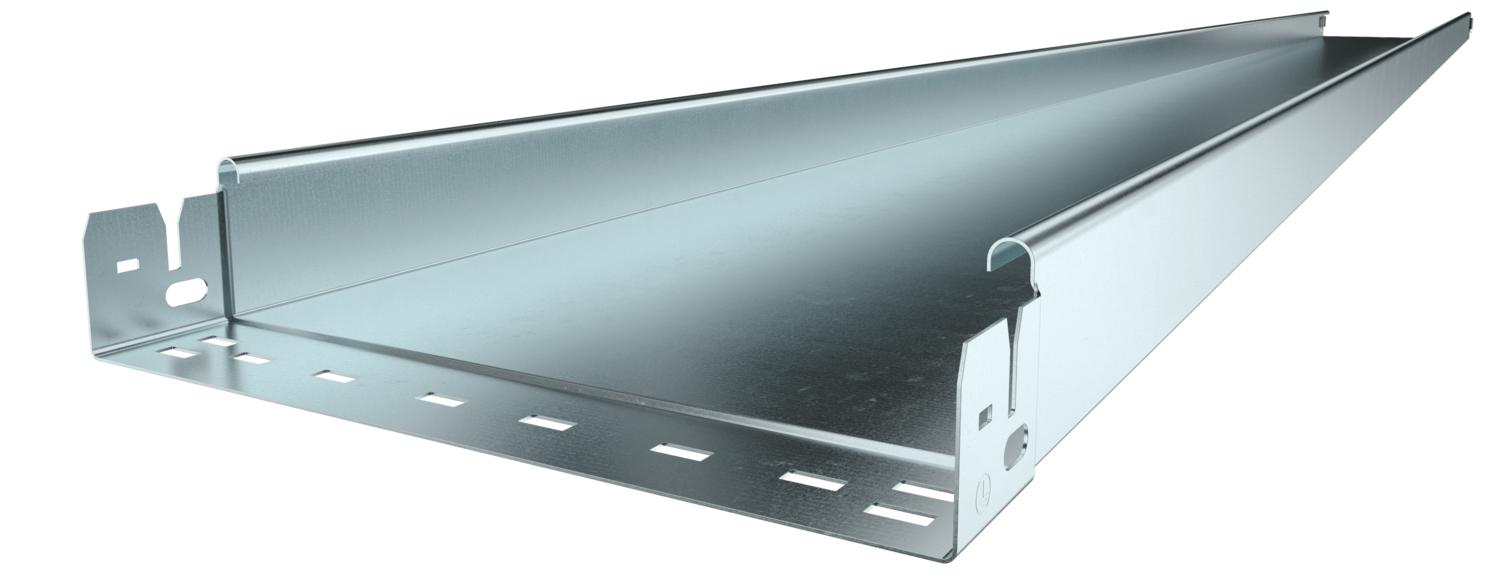

Nosač kablova MKS-Magic® 60 pun FS

Br.art. / Tip

Dužina	3050 mm

Širina

Visina	60 mm

Debljina lima	1 mm

Održavanje funkcionalnosti	ne

Boja	cink

Materijal	Čelik

Površina	hladno pocinkovano

Opis proizvoda

Opis proizvoda

Pun nosač kablova sa integrisanom brzom spojnicom Korisna dužina nosača kablova iznosi 3.000 mm.

Kontinuirano izjednačavanje potencijala je obezbeđeno bez dodatnih komponenti.

Tehnički podaci

Bočne perforacije	ne
Boja	cink
CO2 otisak (GWP) od kolevke do kapije	7,9867 kg CO2e / 1 Metar
Debljina lima	1 mm
Dimenzija	60x300x3050
Dimenzija B	300 mm
Dužina	3050 mm
Izvedba-za velike raspone	ne
Korisna dužina	3000 mm
Korisni presek	178 cm²
Korisni presek	17800 mm²
Materijal	Čelik
Montažna perforacija u podu	ne
NATO otvor	ne

Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne
Površina	hladno pocinkovano
Rastojanje među konzolama 1,5m	1,5 kN/m
Rastojanje među konzolama 1,75m	1,25 kN/m
Rastojanje među konzolama 2,0m	1 kN/m
Rastojanje među konzolama 2,5m	0,5 kN/m
Sa poklopcem	ne
Širina	300 mm
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	integrisana spojnica
Visina	60 mm
Vrsta spojnice sistema nosača kablova	Uklopno pričvršćivanje

Tehnički podaci

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Tip	Dužina	Širina	Visina	Debljina lima	Održavanje funkcionalnosti	Boja	Materijal	Površina	Br.art.	Količina	malo pakovanje
MKSMU 610 FS	3050 mm	100 mm	60 mm	1 mm	ne	cink	Čelik	hladno pocinkovano	6059230	m	3 m
MKSMU 620 FS	3050 mm	200 mm	60 mm	1 mm	ne	cink	Čelik	hladno pocinkovano	6059234	m	3 m
MKSMU 630 FS	3050 mm	300 mm	60 mm	1 mm	ne	cink	Čelik	hladno pocinkovano	6059237	m	3 m
MKSMU 640 FS	3050 mm	400 mm	60 mm	1 mm	ne	cink	Čelik	hladno pocinkovano	6059239	m	3 m

Dodatna oprema

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Krivina 45° 60 FS	RB 45 630 FS	6036106	Komad	1 Komad
Krivina 90° 60 FS	RB 90 630 FS	6036566	Komad	1 Komad
Krivina sa podesivim uglom 60 FS	RB W 630 FS	6037106	Komad	1 Komad
Ugradna račva 60 FS	RAA 630 FS	6042117	Komad	1 Komad
T-komad 60 FS	RT 630 FS	6038106	Komad	1 Komad
Račva 60 FS	RK 630 FS	7027315	Komad	1 Komad
Poklopac sa obrtnom bravom FS	DRL 300 FS	6052304	m	3 m
Pregrada 60 FS	TSG 60 FS	6062068	m	3 m
Krivina 45° Magic 60 FS	RBM 45 630 FS	6041046	Komad	1 Komad
Krivina 90° Magic 60 FS	RBM 90 630 FS	6041136	Komad	1 Komad
