Nosač kablova MKS-Magic® 85 FS 3050 | 500 | 85 | 1 | ne | cink | Čelik | hladno pocinkovano

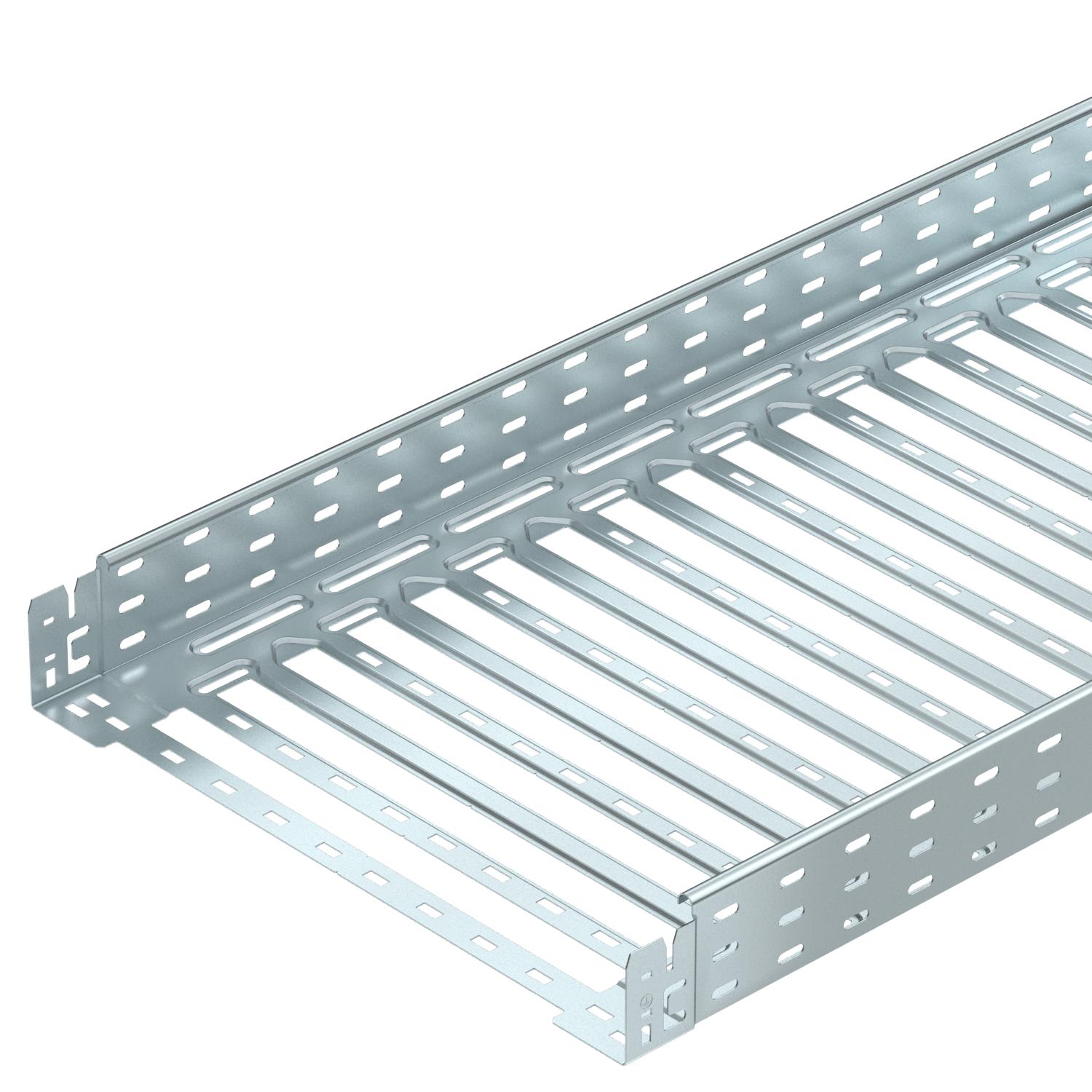

Nosač kablova MKS-Magic® 85 FS

Br.art. 6059090 | EAN 4012195830399

Br.art. / Tip

Dužina	3050 mm

Širina

Visina	85 mm

Debljina lima	1 mm

Održavanje funkcionalnosti	ne

Boja	cink

Materijal	Čelik

Površina	hladno pocinkovano

Opis proizvoda

Opis proizvoda

Perforirani nosač kablova sa integrisanim sistemom za brzo pričvršćivanje. Korisna dužina nosača kablova iznosi 3.000 mm.

Nosač kablova ima kontinuiranu bočnu perforaciju od 7 x 20 mm za ugradnju dodatnih komponenata za spajanje i montažu.

Od širine nosača kablova 200 mm sa 30% perforacije, prema VdS smernici 2092, pogodno za upotrebu ispod sistema za prskanje.

Kontinuirano izjednačavanje potencijala je obezbeđeno bez dodatnih komponenti.

Tehnički podaci

Tehnički podaci

Bočne perforacije	da
Boja	cink
Debljina lima	1 mm
Dimenzija	85x500x3050
Izvedba-za velike raspone	ne
Korisna dužina	3000 mm
Korisni presek	42300 mm²
Korisni presek	423 cm²
Magnetna zaštita bez poklopca	20 dB
Magnetna zaštita sa poklopcem	50 dB
Materijal	Čelik

Montažna perforacija u podu	da
NATO otvor	ne
Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne
Površina	hladno pocinkovano
Primena sistema za raspršivanje	da
Sa poklopcem	ne
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	integrisana spojnica
Vrsta spojnice sistema nosača kablova	Uklopno pričvršćivanje

Dimenzije

Dimenzija B	500 mm
Dimenzija L	380 mm
Dimenzija x	396 mm
Dimenzija y	462 mm

Dužina	3050 mm
Širina	500 mm
Visina	85 mm

Zaťaženie

NEMA klasa opterećenja	8A
Rastojanje među konzolama 1,5m	1,4 kN/m

Rastojanje među konzolama 2,0m	1,1 kN/m
Rastojanje među konzolama 2,5m	0,85 kN/m

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolevke do kapije	12,4585 kg CO2e / 1 Metar
CO₂ Footprint (GWP)	12,4585 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnički podaci

Dijagram opterećenja za nosač kablova tipa MKSM 85

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina	Debljina lima	Održavanje funkcionalnosti	Boja	Materijal	Površina	Br.art.	Količina	malo pakovanje
MKSM 810 FS	3050 mm	100 mm	85 mm	1 mm	ne	cink	Čelik	hladno pocinkovano	6059080	m	3 m
MKSM 820 FS	3050 mm	200 mm	85 mm	1 mm	ne	cink	Čelik	hladno pocinkovano	6059084	m	3 m
MKSM 830 FS	3050 mm	300 mm	85 mm	1 mm	ne	cink	Čelik	hladno pocinkovano	6059086	m	3 m
MKSM 840 FS	3050 mm	400 mm	85 mm	1 mm	ne	cink	Čelik	hladno pocinkovano	6059088	m	3 m
MKSM 850 FS	3050 mm	500 mm	85 mm	1 mm	ne	cink	Čelik	hladno pocinkovano	6059090	m	3 m
MKSM 860 FS	3050 mm	600 mm	85 mm	1 mm	ne	cink	Čelik	hladno pocinkovano	6059092	m	3 m
