Nosač kablova RKS-Magic® 60 A4
Br.art. 6047614 | EAN 4012195706113
- Opis proizvoda
-
Opis proizvodaPerforirani nosač kablova sa integrisanim sistemom za brzo pričvršćivanje. Korisna dužina perforiranog nosača kablova iznosi 3.000 mm.
Nosač kablova ima kontinuiranu bočnu perforaciju od 7 x 20 mm za ugradnju dodatnih komponenata za spajanje i montažu.
Perforacija za direktno kačenje navoja šipke ima prečnik od 11 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Kontinuirano izjednačavanje potencijala je obezbeđeno bez dodatnih komponenti.
-
- Tehnički podaci
-
Tehnički podaci
Bočne perforacije da Boja oplemenjeni čelik Debljina lima 0,75 mm Dimenzija 60x100x3050 Izvedba-za velike raspone ne Korisna dužina 3000 mm Korisni presek 5800 mm² Korisni presek 58 cm² Magnetna zaštita bez poklopca 20 dB Magnetna zaštita sa poklopcem 50 dB Materijal plemeniti čelik, nerđajući 1.4571 Montažna perforacija u podu da NATO otvor ne Nerđajući čelik, nagrižen ne Održavanje funkcionalnosti da Podna perforacija 1 Površina svetlo, naknadno obrađeno Sa poklopcem ne Tip testa opterećenja prema IEC 61537 Tip II Varijanta spojnice integrisana spojnica Vrsta spojnice sistema nosača kablova Uklopno pričvršćivanje Zaštita od požara Održavanje funkcionalnosti noseće konstrucije specifične za kablove Dimenzije
Dimenzija B 100 mm Dimenzija y 50 mm Dužina 3050 mm Širina 100 mm Visina 60 mm Zaťaženie
Rastojanje među konzolama 1,0m 1,2 kN/m Rastojanje među konzolama 1,5m 0,9 kN/m Rastojanje među konzolama 2,0m 0,6 kN/m Rastojanje među konzolama 2,5m 0,4 kN/m CO2 otisak (Product Carbon Footprint)
CO2 otisak (GWP) od kolevke do kapije 7,5251 kg CO2e / 1 Metar CO₂ Footprint (GWP) 7,5251 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Tehnički podaci
Dijagram opterećenja za nosač kablova tipa RKSM 60
- Svi tipovi
-
Svi tipovi
-
Sistemski pribor
Proizvodi Tip Br.art. Količina malo pakovanje

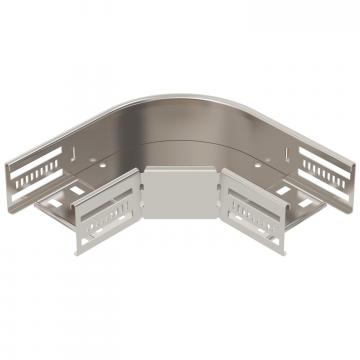

Krivina 90° 60 A4
RB 90 610 A4 6036650 1 Komad
Ugradna račva 60 A4
RAA 610 A4 6042371 1 Komad
Poklopac sa obrtnom bravom A4
DRL 100 A4 6052980 3 m
Pregrada 60 A4
TSG 60 A4 6062086 3 m - Preuzimanja
-
