Nosač kablova SKS-Magic® 110 FS 3050 | 300 | 110 | 1,5 | ne | cink | Čelik | hladno pocinkovano

Nosač kablova SKS-Magic® 110 FS

Br.art. 6059620 | EAN 4012195829591

Br.art. / Tip

Dužina	3050 mm

Širina

Visina	110 mm

Debljina lima	1,5 mm

Održavanje funkcionalnosti	ne

Boja	cink

Materijal	Čelik

Površina	hladno pocinkovano

Opis proizvoda

Opis proizvoda

Perforirani nosač kablova sa integrisanim sistemom za brzo pričvršćivanje. Korisna dužina nosača kablova iznosi 3.000 mm.

Nosač kablova ima kontinuiranu bočnu perforaciju od 7 x 20 mm za ugradnju dodatnih komponenata za spajanje i montažu.

Od širine nosača kablova 200 mm sa 30% perforacije, prema VdS smernici 2092, pogodno za upotrebu ispod sistema za prskanje.

Kontinuirano izjednačavanje potencijala je obezbeđeno bez dodatnih komponenti.

Tehnički podaci

Tehnički podaci

Bočne perforacije	da
Boja	cink
Debljina lima	1,5 mm
Dimenzija	110x300x3050
Izvedba-za velike raspone	ne
Korisni presek	32800 mm²
Korisni presek	328 cm²
Magnetna zaštita bez poklopca	20 dB
Magnetna zaštita sa poklopcem	50 dB
Materijal	Čelik

Montažna perforacija u podu	da
NATO otvor	ne
Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne
Površina	hladno pocinkovano
Primena sistema za raspršivanje	da
Sa poklopcem	ne
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	integrisana spojnica
Vrsta spojnice sistema nosača kablova	Uklopno pričvršćivanje

Dimenzije

Dimenzija B	300 mm
Dimenzija L	180 mm
Dimenzija x	196 mm
Dimenzija y	262 mm

Dužina	3050 mm
Širina	300 mm
Visina	110 mm

Zaťaženie

NEMA klasa opterećenja	8C
Rastojanje među konzolama 1,5m	3 kN/m
Rastojanje među konzolama 2,0m	2,5 kN/m
Rastojanje među konzolama 2,5m	2 kN/m

Rastojanje među konzolama 3,0m	1,5 kN/m
Rastojanje među konzolama 3,5m	1 kN/m
Rastojanje među konzolama 4,0m	0,5 kN/m

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolevke do kapije	14,6412 kg CO2e / 1 Metar
CO₂ Footprint (GWP)	14,6412 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnički podaci

Dijagram opterećenja za nosač kablova tipa SKSM 110

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina	Debljina lima	Održavanje funkcionalnosti	Boja	Materijal	Površina	Br.art.	Količina	malo pakovanje
SKSM 110 FS	3050 mm	100 mm	110 mm	1,5 mm	ne	cink	Čelik	hladno pocinkovano	6059614	m	3 m
SKSM 120 FS	3050 mm	200 mm	110 mm	1,5 mm	ne	cink	Čelik	hladno pocinkovano	6059618	m	3 m
SKSM 130 FS	3050 mm	300 mm	110 mm	1,5 mm	ne	cink	Čelik	hladno pocinkovano	6059620	m	3 m
SKSM 140 FS	3050 mm	400 mm	110 mm	1,5 mm	ne	cink	Čelik	hladno pocinkovano	6059622	m	3 m
SKSM 150 FS	3050 mm	500 mm	110 mm	1,5 mm	ne	cink	Čelik	hladno pocinkovano	6059624	m	3 m
SKSM 160 FS	3050 mm	600 mm	110 mm	1,5 mm	ne	cink	Čelik	hladno pocinkovano	6059626	m	3 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje

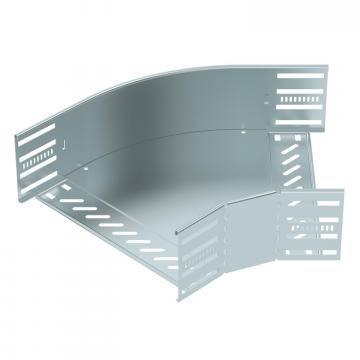

Krivina 45° 110 FS	RB 45 130 FS	6036304	Komad	1 Komad

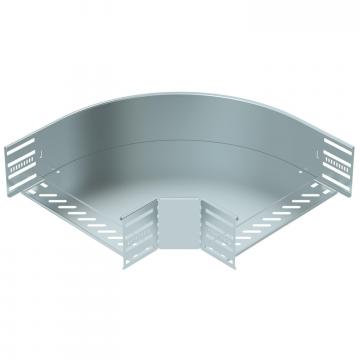

Krivina 90° 110 FS	RB 90 130 FS	6036806	Komad	1 Komad
Krivina sa podesivim uglom 110 FS	RB W 130 FS	6037306	Komad	1 Komad

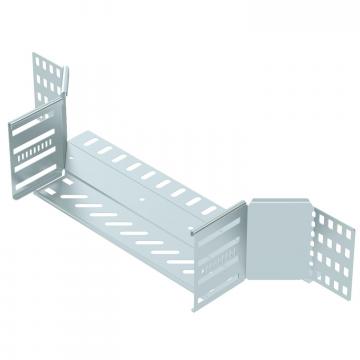

Ugradna račva 110 FS	RAA 130 FS	6042157	Komad	1 Komad
Račva 110 FS	RK 130 FS	7027355	Komad	1 Komad
Poklopac sa obrtnom bravom FS	DRL 300 FS	6052304	m	3 m
Pregrada 110 FS	TSG 110 FS	6062122	m	3 m
