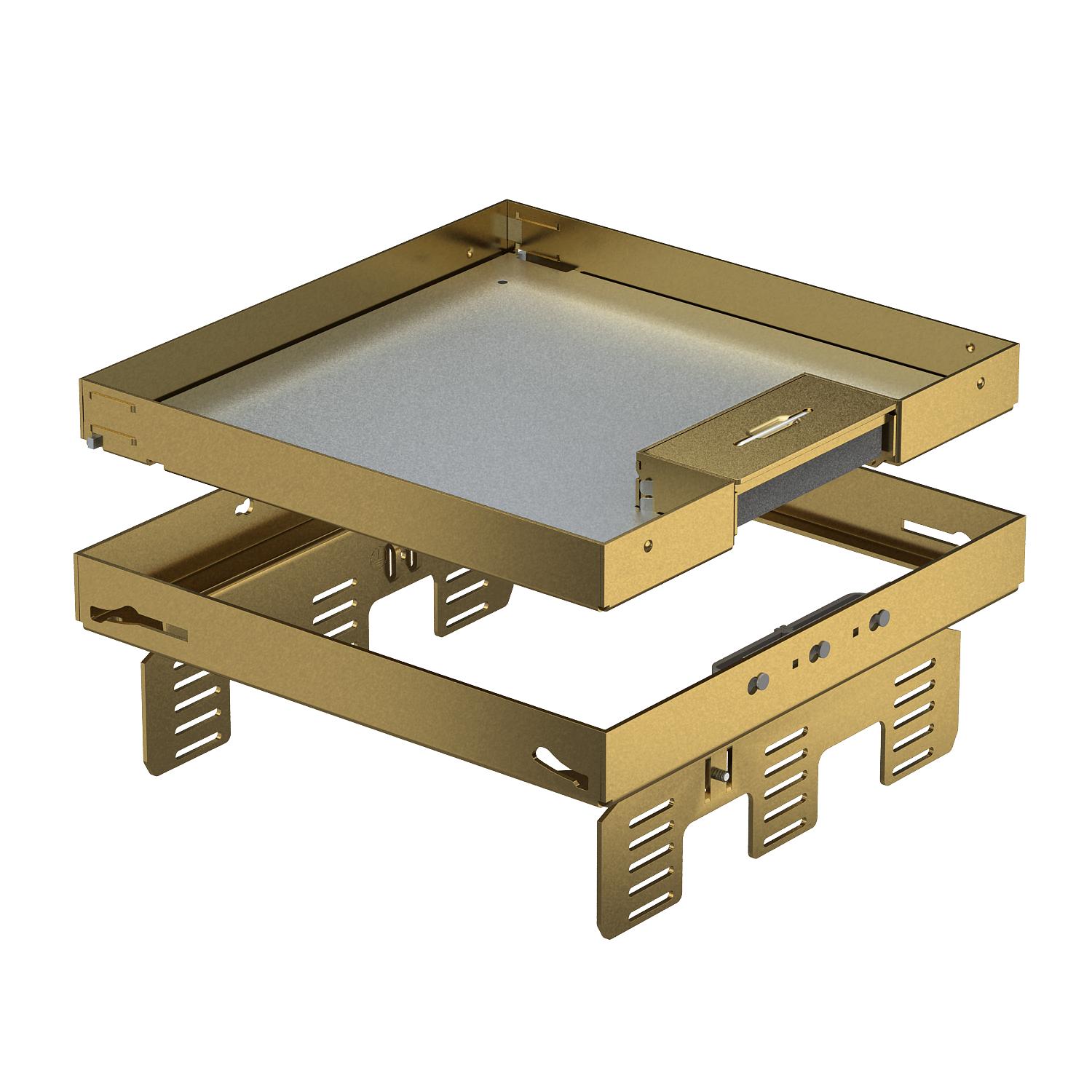

Odspojiva metalna podna kutija sa nivelacijom i izlazom za kabl, RKSNUZD3, mesing

Br.art. 7409232 | EAN 4012195867289

Br.art. / Tip

Visina poda min.

Debljina podne obloge

Dimenzija h

Nominalna veličina za ugradne jedinice	9

Opis proizvoda

Opis proizvoda

Izravnava i podno odvojena kaseta nominalne veličine 9, sa izlazom za kabl, za ugradnju instalacionih uređaja u podove sa suvim održavanjem u zatvorenom prostoru, za montažu u podne kutije UZD250 ili UZD350, svaka u kombinaciji sa montažnim poklopcem DUG../9 ili u UGD250/309 ili UGD250-35. Montira se pomoću nosača za izravnavanje (posebno se naručuje) u aluminijumski profil rama podnih kućišta.
Metalne podne kutije sa nivelacijom i izlazom za kabal, 3-kanalne. Mogu da se instaliraju 3 poklopca APMT5. Za ugradnju 3 univerzalna nosača UT4 za 9 pojedinačna instalaciona uređaja sa nosećim prstenom/lukom ili 12 Modul 45 uređaja.
Nivelisana i podno odvojena kaseta nominalne veličine 9, sa izlazom za kabl, za ugradnju instalacionih uređaja u podove sa suvim održavanjem u zatvorenom prostoru, za ugradnju u podne kutije UZD250 ili UZD350, svaka u kombinaciji sa montažnim poklopcem DUG../9. Montira se pomoću nosača za izravnavanje (posebno se naručuje) u aluminijumski profil rama podnih kućišta.

Izravnava kaseta sa izlazom za kabl, 3 staze. Mogu se instalirati 3 pokrovne pločice APMT5.

Tehnički podaci

Tehnički podaci

Broj izlaza za provodnike	1
Broj kutija za uređaje	3
Broj uređaja koji mogu da se ugrade	12
CO2 otisak (GWP) od kolevke do kapije	13,4498 kg CO2e / 1 Komad
Debljina podne obloge	20 mm

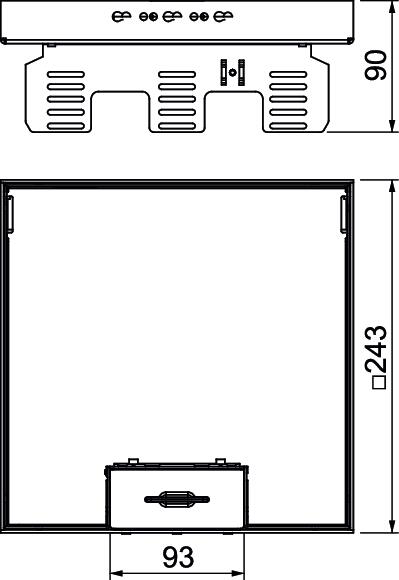

Dimenzija	243x243mm
Dimenzija h	90 mm
Dozvole	VDE
Materijal	Mesing
Nominalna veličina za ugradne jedinice	9
Nosač uređaja za montažu kutija za uređaje	da
Održavanje poda	suvo
Odvojivo	da
Pogoduje za ugradnju u duple podove	da

Pogoduje za ugradnju u ošupljene podove	da
Standard	EN 50085-2-2
Stepen zaštite IK-kod	IK10
Tip ugradnog sistema	UT4
Ugradna dubina	105 mm
Varijanta	kvadratno
Varijanta izlaza za provodnik	Okretni izlaz za kabal
Varijanta za velika opterećenja	ne
Vertikalno opterećenje, mala površina	do 3.000 N
Vertikalno opterećenje, velika površina	do 3.000 N
Visina poda min.	105 mm
Vrsta zaštite (IP) u korišćenom stanju	IP20
Vrsta zaštite (IP) u nekorišćenom stanju	IP40

Svi tipovi

Svi tipovi

Tip	Visina poda min.	Debljina podne obloge	Dimenzija h	Nominalna veličina za ugradne jedinice	Br.art.	Količina	malo pakovanje
RKSN2 UZD3 9MS20	105 mm	20 mm	90 mm	9	7409232	Komad	1 Komad
RKSN2 UZD3 9MS25	110 mm	25 mm	95 mm	9	7409234	Komad	1 Komad

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Ugaonik za nivelaciju za ugradnju u UGD350-3 za kvadratne metalne podne kutije	NW 350-3 QK	7410544	Komad	1 Komad
Terrazzo-zaštitna maska za podne kutije za nivelaciju nominalne veličine 9	SK RK9	7404372	Komad	1 Komad
Montažni poklopac 350 nominalne veličine 9	DUG 350-3 9	7400513	Komad	1 Komad
Univerzalni nosač UT4, sa poklopcem za Modul 45® uređaje, sistemska dužina 208 mm	UT4 45 4	7408727	Komad	1 Komad
