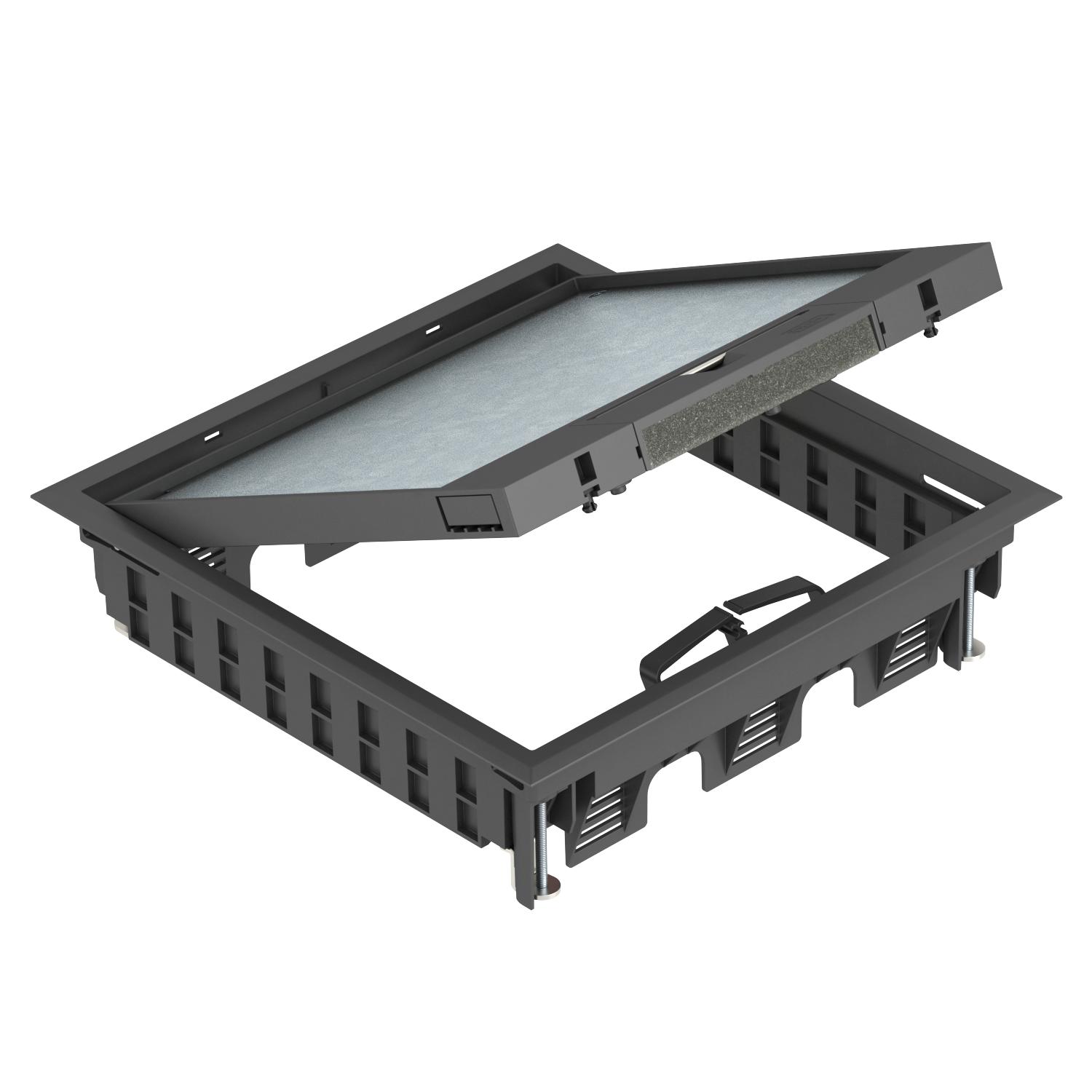

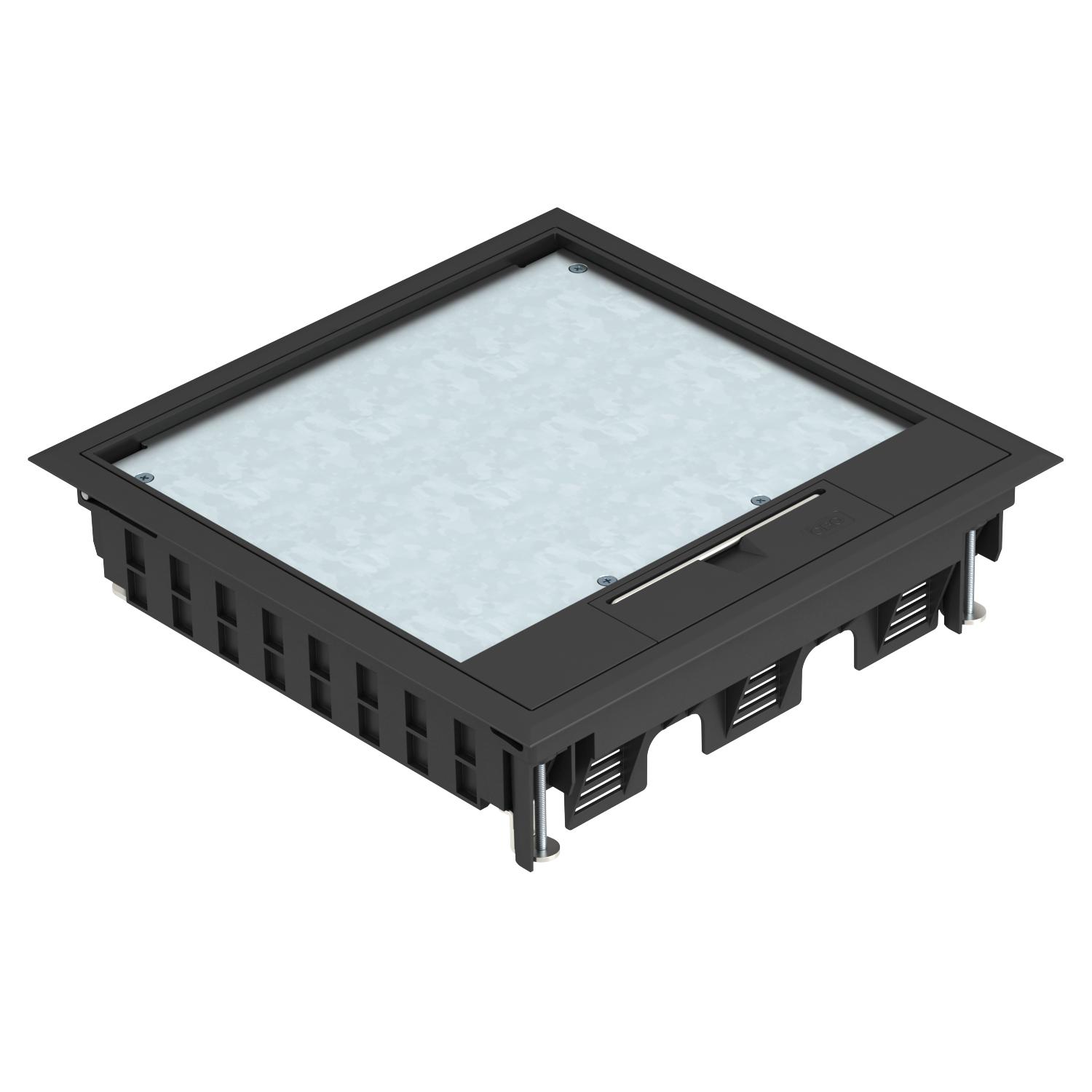

Podna kutija GES9-3B sa lučnom ručkom
Br.art. 7405079 | EAN 4012196460502
- Opis proizvoda
-
Opis proizvodaKutija uređaja sa lučnom drškom za do 12 Modul 45-pojedinačnih uređaja u 3 univerzalna nosača UT4, primena u sistemima kanala i sistemskim podovima u unutrašnjim oblastima.
Kružni žleb podne obloge u preklopnom poklopcu predpodešen na 5 mm, po potrebi podesiv na 10 mm.
Podna kutija sa lučnom ručkom, 3-struka, za ugradnju montažog nosača MT9. Mogu da se instaliraju 3 poklopca modela APMT5. Kružni žleb podne obloge u preklopnom poklopcu pretpodešen na 5 mm, po potrebi podesiv na 10 mm.
Primenljiva i do 9 instalaciona uređaja sa 50icom centralnom pločom.
-
- Tehnički podaci
-
Tehnički podaci

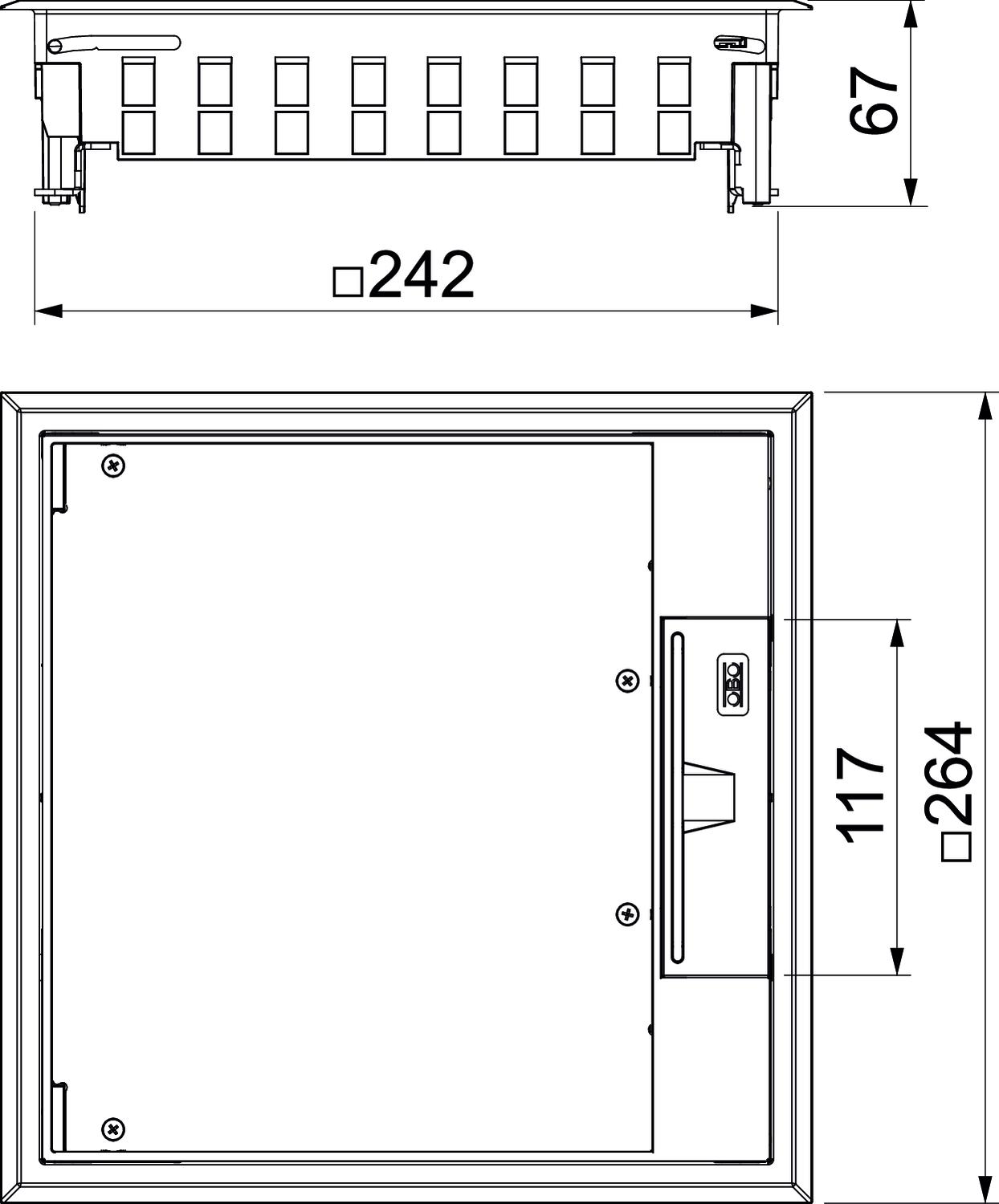

Boja grafitno crno; RAL 9011 Broj kutija za uređaje 3 Broj uređaja koji mogu da se ugrade 12 CO2 otisak (GWP) od kolevke do kapije 6,2518 kg CO2e / 1 Komad Debljina podne obloge 5 mm Dimenzija 264x264x67 Dozvole VDE Dužina 264 mm Dužina spoljne dimenzije 264 mm Dužina ugradne dimenzije 244 mm Floor covering thickness max. 10 mm Materijal Poliamid Mehanizam otvaranja Lučna ručka Mogućnost ugradnje zaptivke ne Namenjeno za podne kanale ispod betonske košuljice da Namenjeno za zatvorene podne kanale ne Nominalna veličina za ugradne jedinice 9 Nosač uređaja za montažu kutija za uređaje da Održavanje poda suvo Pogoduje za mokro održavanje ne Pogoduje za podni kanal da Pogoduje za ugradnju u duple podove da Pogoduje za ugradnju u ošupljene podove da Sa izrezom za podnu oblogu da Širina 264 mm Širina spoljne dimenzije 264 mm Širina ugradne dimenzije 244 mm Stepen zaštite IK-kod IK08 Tip ugradnog sistema UT4 Ugradna dubina 73 mm Varijanta kvadratno Varijanta izlaza za provodnik Okretni izlaz za kabal Varijanta okvira Zaštitni ram tepiha Varijanta za velika opterećenja ne Vertikalno opterećenje, mala površina do 3.000 N Vertikalno opterećenje, velika površina do 5.000 N Visina 67 mm Visina poda min. 73 mm Vrsta zaštite (IP) u korišćenom stanju IP20 Vrsta zaštite (IP) u nekorišćenom stanju IP40 Zaštitni ram za podnu oblogu da Zatezna oblast D maks. 76 mm Zatezna oblast D min. 8 mm - Svi tipovi
-
Svi tipovi
-
Sistemski pribor
Proizvodi Tip Br.art. Količina malo pakovanje
Univerzalni nosač UT4, sa poklopcem za Modul 45® uređaje, sistemska dužina 208 mm
UT4 45 4 7408727 1 Komad - Preuzimanja
-
Informativni list GES9-3B U 9011 / 7405079 , 0.27MB , pdfEU izjava o usaglašenosti GES9-3B U 9011 / 7405079 , 0.13MB , pdfUK Izjava o usaglašenosti GES9-3B U 9011 / 7405079 , 0.09MB , pdfREACH Izjava o usaglašenosti GES9-3B U 9011 / 7405079 , 0.13MB , pdfRoHS Izjava o usaglašenosti GES9-3B U 9011 / 7405079 , 0.13MB , pdfOdobrenje oznake VDE symbol approval, GES , 0.12MB , pdfUputstvo za montažu Service outlet for universal mounting GES9-3B GES-3S , 4.68MB , pdf
