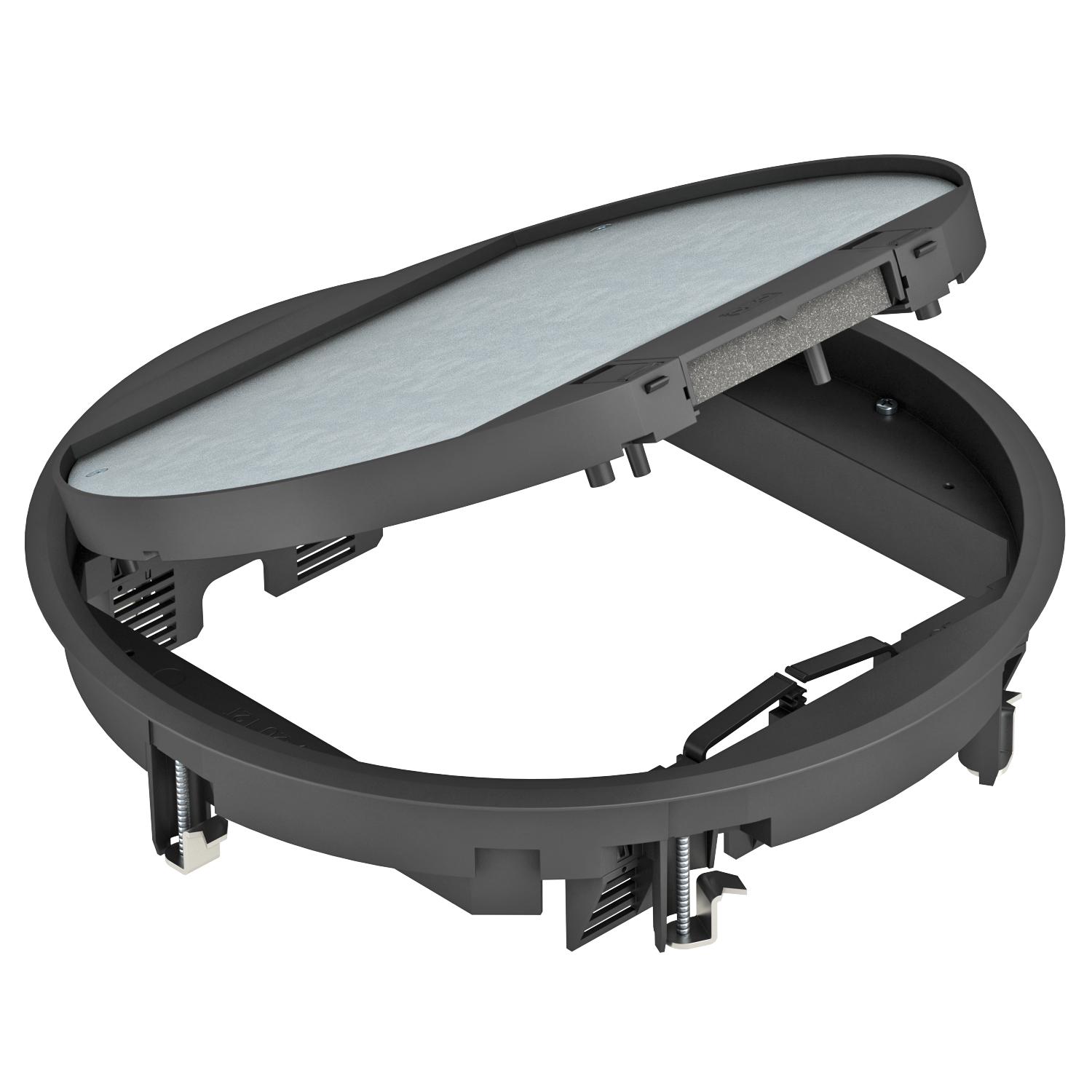

Podna kutija GESR9 sa uklopnim klizačem
Br.art. 7405466 | EAN 4012195840725
- Opis proizvoda
-
Opis proizvodaPriključak za uređaje sa uskočnim klizačem za do 12 Modul 45 pojedinačnih uređaja u 3 univerzalna nosača UT4, primena u sistemima kanala i sistemskim podovima u unutrašnjim oblastima.
Kružni žleb podne obloge u preklopnom poklopcu 5 mm, po potrebi podesiv na 3, 10 ili 12 mm.
Priključak za uređaje sa uskočnim klizačem, 3-struk, za ugradnju montažog nosača MT9. Mogu da se instaliraju 3 poklopca modela APMT5.
Kružni žleb podne obloge u preklopnom poklopcu predpodešen na 5 mm, po potrebi podesiv na 3, 10 ili 12 mm.
Primenljiva i do 9 instalaciona uređaja sa 50icom centralnom pločom.
-
- Tehnički podaci
-
Tehnički podaci

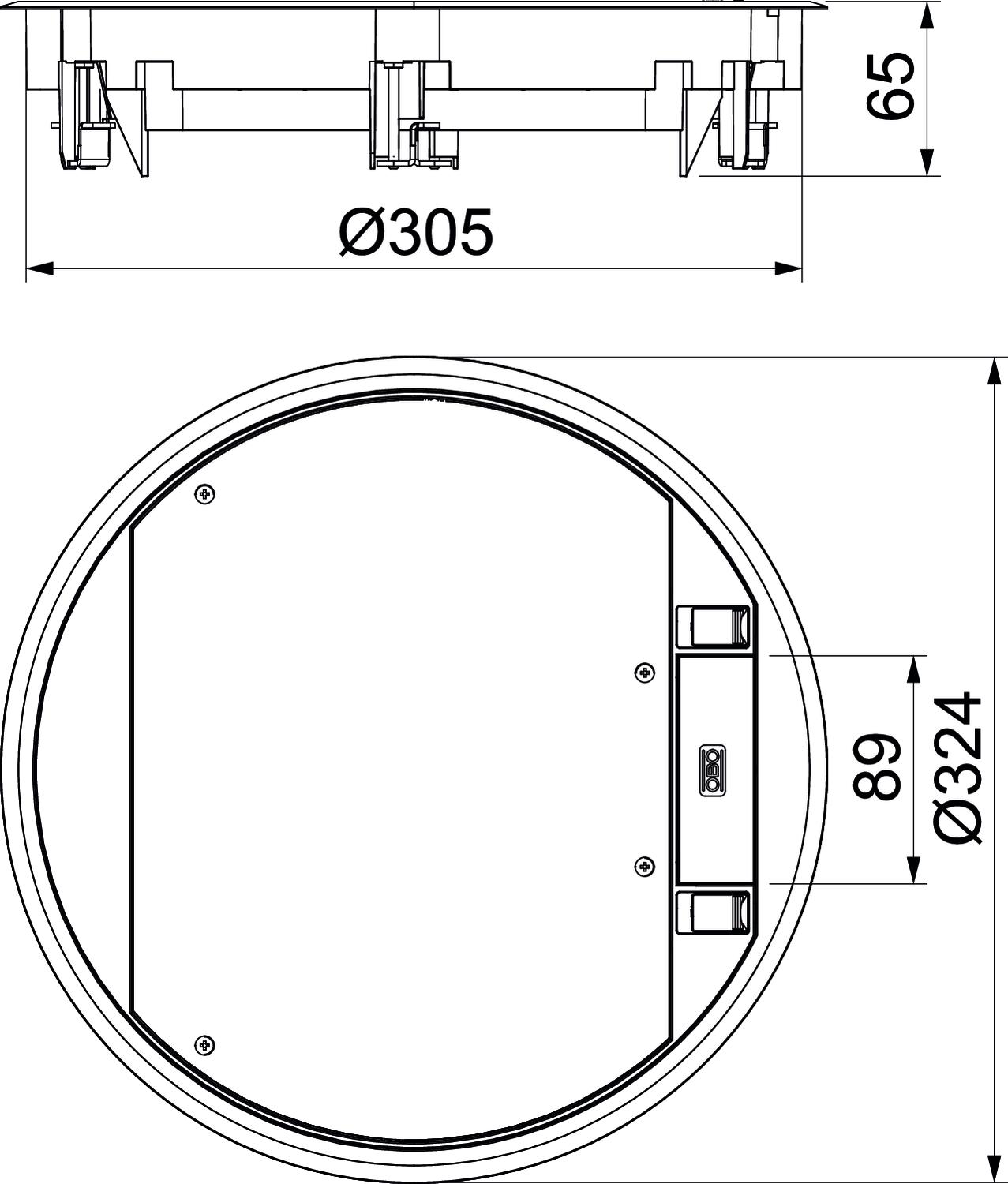

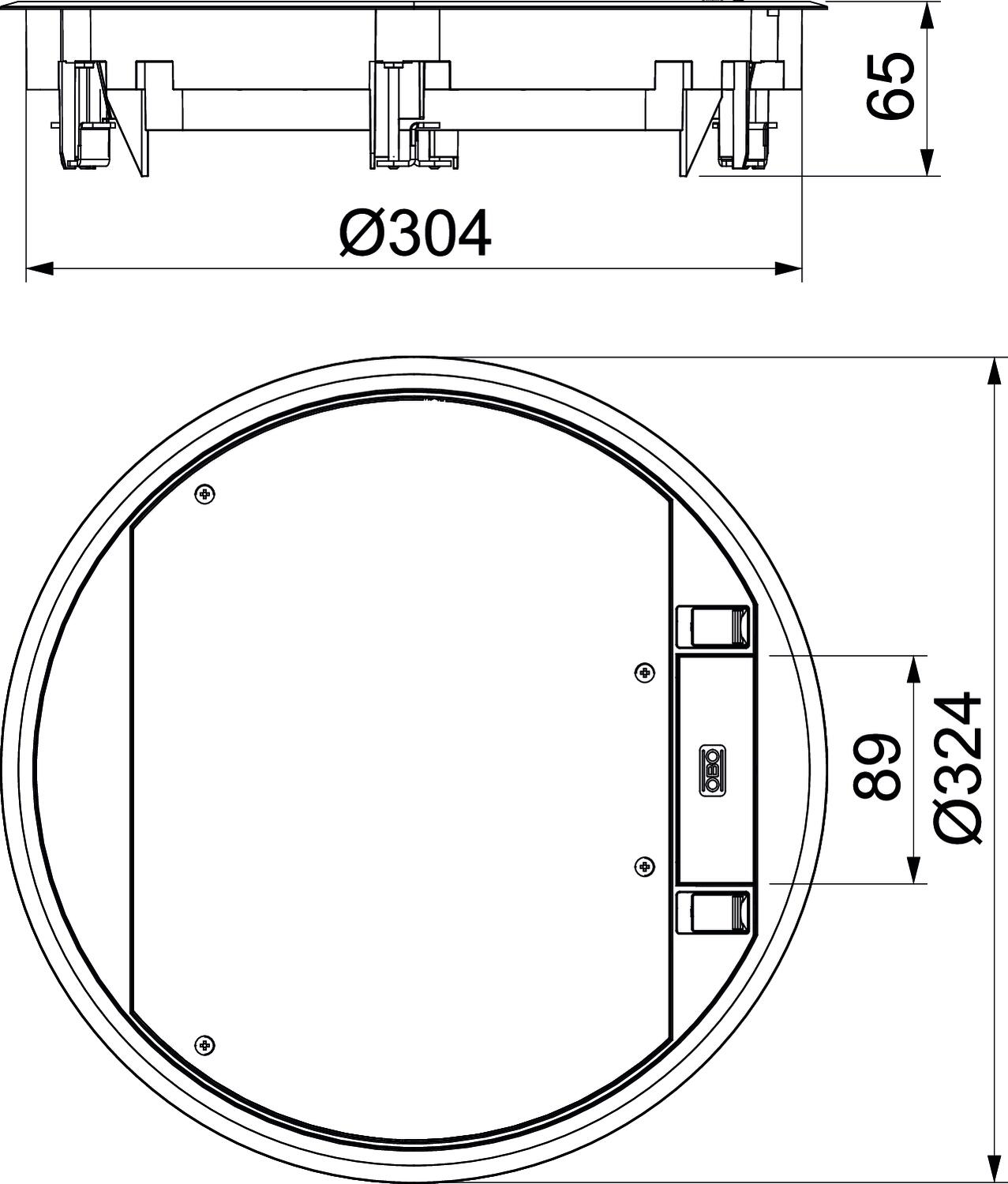

Boja grafitno crno; RAL 9011 Broj kutija za uređaje 3 Broj uređaja koji mogu da se ugrade 12 CO2 otisak (GWP) od kolevke do kapije 8,2031 kg CO2e / 1 Komad Debljina podne obloge 5 mm Dimenzija Ø324x68 Dozvole VDE Floor covering thickness max. 12 mm Materijal Poliamid Mehanizam otvaranja Uskočni klizač Mogućnost ugradnje zaptivke ne Namenjeno za podne kanale ispod betonske košuljice da Namenjeno za zatvorene podne kanale da Nominalna veličina za ugradne jedinice R9 Nosač uređaja za montažu kutija za uređaje da Održavanje poda suvo Pogoduje za mokro održavanje ne Pogoduje za podni kanal da Pogoduje za ugradnju u duple podove da Pogoduje za ugradnju u ošupljene podove da Sa izrezom za podnu oblogu da Spoljašnji prečnik 324 mm Stepen zaštite IK-kod IK08 Tip ugradnog sistema UT4 Ugradna dubina 73 mm Ugradni prečnik 304 Varijanta okruglo Varijanta izlaza za provodnik Okretni izlaz za kabal Varijanta okvira Zaštitni ram tepiha Varijanta za velika opterećenja ne Vertikalno opterećenje, mala površina do 3.000 N Vertikalno opterećenje, velika površina do 5.000 N Visina poda min. 72 mm Vrsta zaštite (IP) u korišćenom stanju IP20 Vrsta zaštite (IP) u nekorišćenom stanju IP40 Zaštitni ram za podnu oblogu da Zatezna oblast D maks. 75 mm Zatezna oblast D min. 8 mm - Svi tipovi
-
Sistemski pribor
Proizvodi Tip Br.art. Količina malo pakovanje
Univerzalni nosač UT4, sa poklopcem za Modul 45® uređaje, sistemska dužina 208 mm
UT4 45 4 7408727 1 Komad - Preuzimanja
-
Informativni list GESR9-2U12T 9011 / 7405466 , 0.25MB , pdfEU izjava o usaglašenosti GESR9-2U12T 9011 / 7405466 , 0.13MB , pdfREACH Izjava o usaglašenosti GESR9-2U12T 9011 / 7405466 , 0.12MB , pdfRoHS Izjava o usaglašenosti GESR9-2U12T 9011 / 7405466 , 0.13MB , pdfOdobrenje oznake VDE symbol approval, GES , 0.12MB , pdfUputstvo za montažu Service outlet for universal mounting GES9-3B GES-3S , 4.68MB , pdfUputstvo za montažu Mounting instructions GESR9-U , 0.20MB , pdfZa ovaj proizvod nema tenderskih specifikacija na raspolaganju
